脈沖碼型發生器是典型的用于數字波形和數字信號產生的信號產生儀器，可產生的信號:
·按要求的脈沖信號
·高速時鐘信號
·方波
·靈活的串行或并行位碼型和數據流

脈沖碼型信號參數定義

脈沖碼型發生器提供對所有脈沖參數的完全控制，這些參數如定時、電平和沿，見下圖所示。它可用于設置連續或觸發的脈沖流，具有適應最富挑戰性應用的靈活性。可按特定應用的需要調整所有參數。與任意波形發生器不同的是規定的最高頻率不是采樣率，而是矩形波輸出的最高頻率。

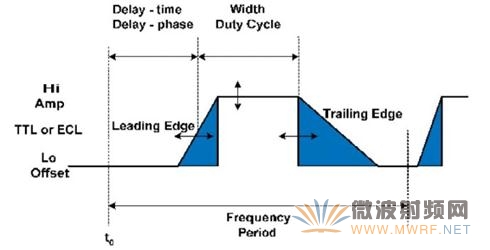

圖1  脈沖參數定義

碼型數據和PRBS

脈沖碼型發生器不僅能產生如前所述的簡單脈沖、突發和連續脈沖流。其碼型能力還能產生數據信號。這一
多功能性是數字器件測試應用的關鍵，例如對于符合性測試。

碼型模式中可實現與傳統脈沖產生模式對信號輸出同樣的完全控制。它允許產生無數量限制的數據信號，包
括標準不歸零（NRZ）信號，或具有可編程脈沖寬度和對時鐘信號附加延遲的數據突發。

除用戶定義數據信號外，還能產生標準的偽隨機二進制序列（PRBS）。建立用戶定義位碼型、標準符合性
數據和PRBS的能力使脈沖碼型發生器成為適應如下應用的理想信號源：
·受激勵的眼圖測量
·串擾測量
·一致性測試
·抖動測試
·信號完整性測量
·接收器靈敏度測試

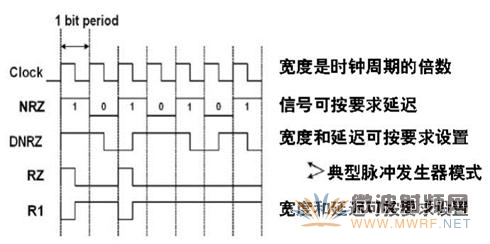

圖2   碼型/數據/PRBS的信號參數

脈沖碼型發生器提供產生數字總線器件測試所需數據包的所有工具：集成碼型編輯器，PC 基圖形增強數
據和碼型管理軟件，分段循環特性和硬件產生PRBS。
因此工程師能迅速洞察他們的數字總線器件— 包括用于如下總線的器件:
· USB 2.0
· Serial ATA
· PCI Express
·Firewire 和其它
這些工具可用于容易地執行所有測量，從物理層表征、信號完整性和抖動測量到全面的標準一致性測試。

脈沖碼型發生器的抖動產生能力

抖動插入能力可用于抖動容限測試。81133A 和81134A 的目標應用包括物理層表征，以及信號完整性

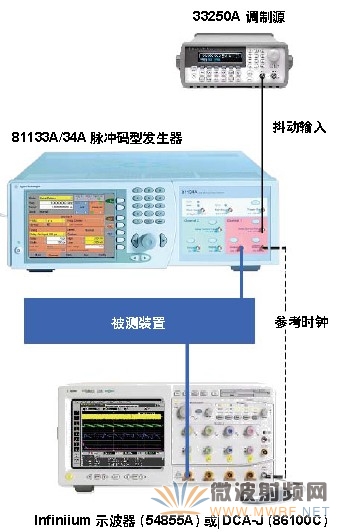

和抖動測試。81134A 還是推薦用于PCI Express和Serial ATA 一致性測試的解決方案。注入方法：使用延遲控制輸入和外調制源，通過修改抖動大小和形狀進行加壓或應力測試。

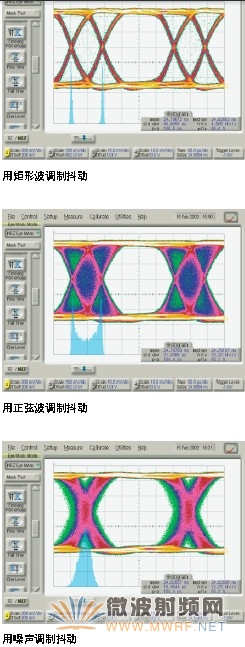

圖3   抖動注入方法和結果

脈沖碼型發生器電路結構

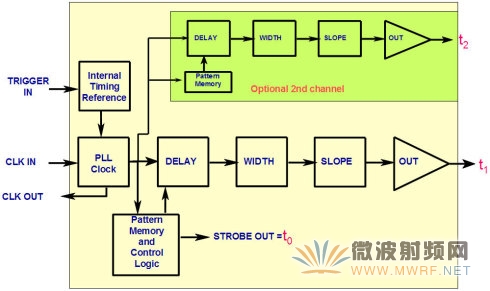

脈沖碼型發生器電路結構原理如下圖所示，包括時鐘產生部分，內存和邏輯部分，信號形狀控制部分。

圖4   脈沖碼型發生器電路結構原理
