意法半導體(ST)推出的STHV800 8通道超聲波發生器將會降低超聲波影像機的成本和尺寸。意法半導體獨有的SOI-BCD6[2]制造工藝可在同一顆芯片上集成低壓CMOS邏輯電路、精確模擬電路和穩健的功率級，實現前所未有的集成度。這款單片高壓高速脈沖發生器具有8條獨立通道，每條通道都集成控制器邏輯接口電路、電平轉換器、自偏壓高壓MOSFET柵驅動器、降噪(noise-blocking)二極管和高功率P溝道和N溝道MOSFET。

每條溝道包含兩個輸出級(output stage)，一個用于發射脈沖波(PW, pulsed wave)，另一個用于發射連續波(CW, continuous wave)，以及一個內部收發開關，保證在發射階段耦合有效。除市場上現有的集成度最高的8通道脈沖發生器外，STHV800還提供快速對稱的輸出電壓變換，取得清晰的超聲影像，而無需復雜昂貴的圖像處理算法。

因此，新脈沖發生器可同時降低材料成本和印刷電路板占位，讓超聲波影像設備變得更小、更便宜，而無需犧牲產品的質量和性能。更經濟實惠的手持式回聲描記系統(Echography systems) 將讓醫生能夠進行安全無輻射檢查，例如產前超聲波掃描，這些檢查在發達國家是常規檢查，在發展中國家和新興經濟體也日益普及。

除醫療保健所的超聲波影像應用外，STHV800還能用于很多應用領域，包括聲吶、雷達、無損測試設備(Non-Destructive-Testing equipment) 和其它的對壓電轉換器驅動(piezoelectric transducer actuation)有要求的應用。

STHV800的主要特性包括1.5 - 3.6V輸入電壓和高達±90V的輸出電壓，最短10ns的脈沖控制能力，可最大限度提升影像清晰度，低于10ps的抖動確保在Doppler超聲波分析中實現精確的頻率響應(frequency response) ，低二次諧波失真(少于-40dB) 可提升畫質，應用設計無需外部參考電容。

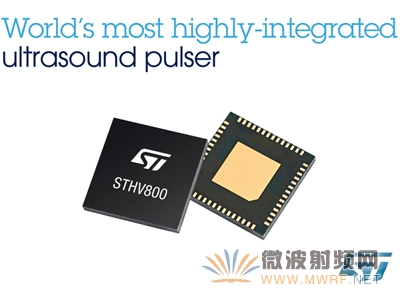

STHV800現已量產，采用精巧的LGA8x8封裝。
