近日，中科院微電子研究所微波器件與集成電路研究室（四室）超高速數模混合電路研發團隊在超高速模數/數模轉換器（ADC/DAC）、直接數字頻率合成器（DDS）相關芯片研制上取得重要進展，成功研制出多款高性能芯片。
研制成功的芯片包括：4GS/s 8bit ADC，該芯片由兩路ADC交織而成，每路集成寬帶采樣保持電路并采用優化的折疊內插結構實現。芯片內部集成SPI編程接口，可以有效校準兩路ADC之間的失調并且靈活配置ADC的工作模式。該芯片采用國產工藝流片實現，測試有效位大于7.0bit，模擬輸入帶寬達1.5GHz。該芯片為目前國內最高采樣率的8bit ADC芯片。
3GS/s 12bit DAC，該芯片為目前國內最高采樣率的12bit DAC芯片。測試結果表明該芯片的無雜散動態范圍達到72dBc，動態性能達到國際先進水平。該芯片采用分段式電流舵型結構，集成了LVDS信號接收器及4-1 MUX電路，并支持歸零輸出功能，使得芯片具有很好的實用性。
超高速數模混合電路是裝備數字化的關鍵組成部分，在雷達、高速光通訊以及高端儀器儀表等領域需求迫切。微電子研究所四室超高速電路研發團隊，致力于研究高端超高速數模混合集成電路，包括超高速模數/數模轉換器（ADC/DAC）、超高速直接數字頻率合成器（DDS）、超高速比較器等，該項研究為超高速數模混合電路全國產化進程提供了有力支撐。

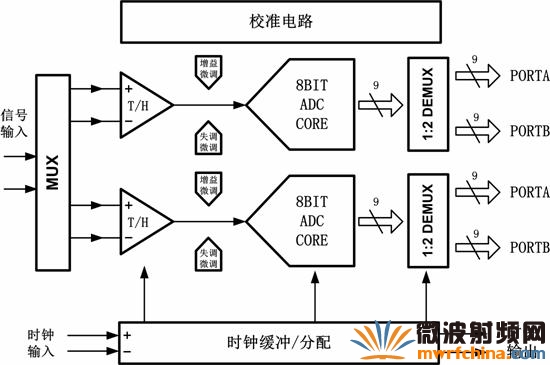

圖1 4GS/s 8bit交織ADC結構框圖

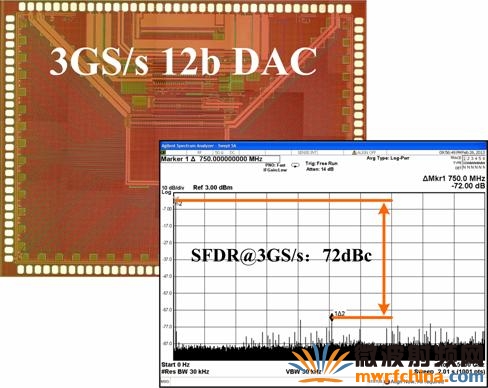

圖2 3GS/s 12bit DAC芯片照片及測試頻譜

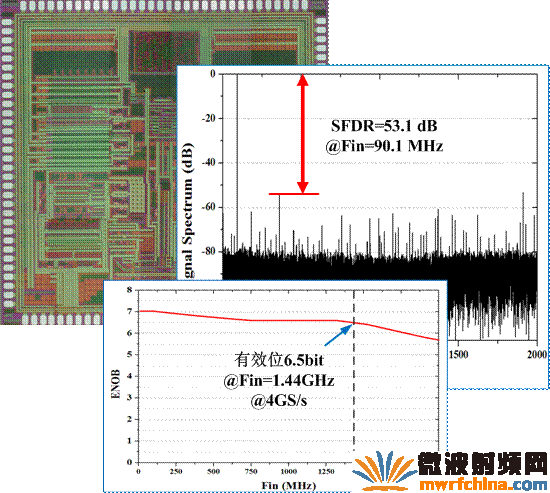

圖3 4GS/s 8bit ADC芯片照片及測試結果
