二/三極管

場效應管緩沖區偏差計算器

2012-10-11 點擊：672

一款JFET緩沖區（共漏放大器）是很有用的，因為與晶體管相比它具有非常高的輸入阻抗。

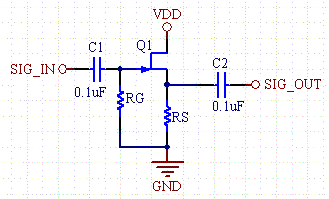

N-Channel JFET Buffer加载中...

N溝道場效應管緩沖區偏差
　
VDD (V)
Desired VRS (V)
Vp or VGS(off) (Pinch off Voltage, negative)截止電壓 (V)
IDSS (Zero Gate Voltage Drain Current)  零柵電壓漏極電流 (mA)
結果：

IDS (mA)
RS (Ω)
VGS (V)

Equations:

 IDS= IDSS(1-VGS/Vp)2

 RS= VRS/IDS

VGS 稱為門極-源極間遮斷電壓或者截止電壓,用VGS (off)示。n溝道JFET的情況則VGS (off) 值帶有負的符號,測量實際的JFET對應ID =0的VGS 因為很困難,在放大器使用的小信號JFET時,將達到ID =0.1-10μA 的VGS 定義為VGS (off) 的情況多些。
