微帶線特征阻抗計算器
2015-01-21
點擊：0
在射頻電路及高速數字電路設計的過程中，傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式，給定微帶線線寬，微帶線厚度，PCB板材的相對介電常數εr ，這款計算器便可以快速地計算出微帶線的特征阻抗Zo，而且這款計算器的準確度絲毫不遜于商業軟件。
在射頻電路及高速數字電路設計的過程中，傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式，給定微帶線線寬，微帶線厚度，PCB板材的相對介電常數εr ，這款計算器便可以快速地計算出微帶線的特征阻抗Zo，而且這款計算器的準確度絲毫不遜于商業軟件。

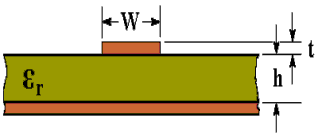

![[diagram of PCB layers]](http://www.my-1688.com/uploadfile/2015/0121/20150121054922745.gif)

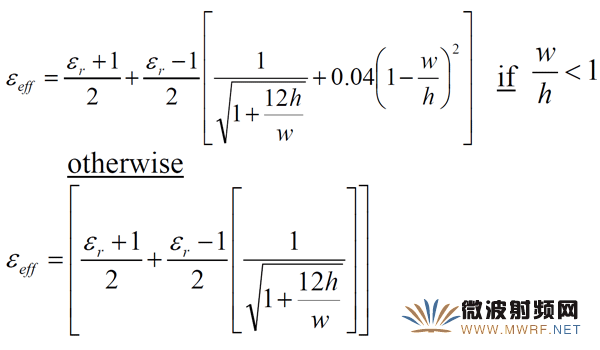

關于相對介電常數εr 與等效介電常數εeff
![[calculation formula]](http://www.my-1688.com/uploadfile/2015/0121/20150121054923353.gif)

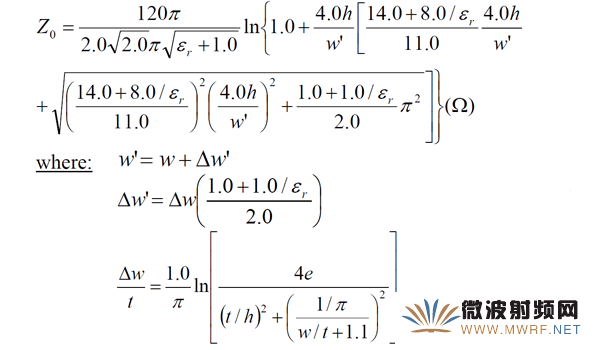

關于微帶線特征阻抗Zo
![[calculation formula]](http://www.my-1688.com/uploadfile/2015/0121/20150121054923124.gif)
