1 無線充電器原理與結構

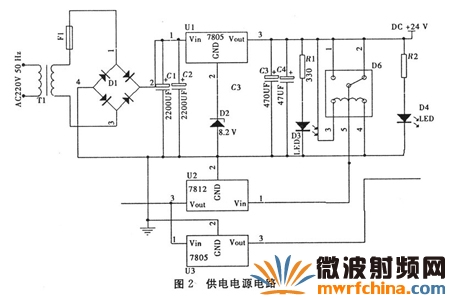

無線充電器系統主要采用電磁感應原理，通過線圈進行能量耦合實現能量的傳遞。如圖1所示，系統工作時輸入端將交流市電經全橋整流電路變換成直流電，經過無線充電器電源管理模塊后輸出的直流電通過2M有源晶振逆變轉換成高頻交流電供給初級繞組。通過2個電感線圈耦合能量，次級線圈輸出的電流經接受轉換電路變化成直流電為電池充電。

2 無線充電器發射電路模塊

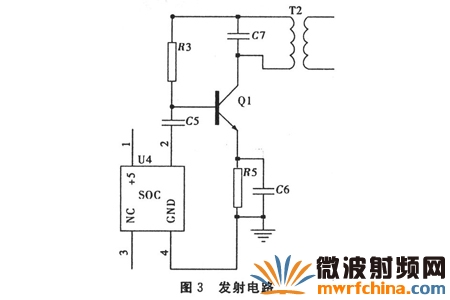

如圖3，無線充電器主振電路采用2 MHz有源晶振作為振蕩器。有源晶振輸出的方波，經過二階低通濾波器濾除高次諧波，得到穩定的正弦波輸出，經三極管13003及其外圍電路組成的丙類放大電路后輸出至線圈與電容組成的并聯諧振回路輻射出去．為接收部分提供能量。

測得與電容組成的并聯諧振回路的空芯耦合線圈的線徑為O．5 mm，直徑為7 cm，電感為47 uH，載波頻率為2 MHz。根據并聯諧振公式得匹配電容C約為140 pF。因而．無線充電器發射部分采用2MHz有源晶振產生與諧振頻率接近的能源載波頻率。

目前所需做的工作

1、電路的識別，各分塊電路的整體把握
2、關鍵概念和公式的理解與應用
3、整個裝置的設置，這是難點也是難點，但是做好1，2就應該沒問題
4、成品的制作，這個先不著急，有時間就做
5、任務的分配，123是需要整個小組都要參與的，而前期的準備要分人盡快完成
6、現在你就請老師看一下，這個基本電路是否可行，行我們就繼續研究。要想自己設計出電路，難度比較大，我們可以利用別人的電路，來運用到我們的發明上來，我們做一個資源的整合。
