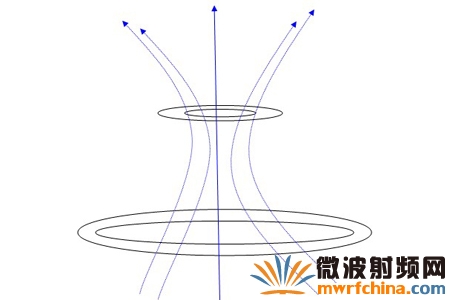

無線充電器歷經數年的發展，無線充電技術正逐步走向成熟。目前，產品在市場上開始嶄露頭角，受到消費者熱捧，未來無線充電會成為一種主流并推動電子行業及新能源汽車行業走向全新的發展，無線充電器需使用到高性能磁性材料（隔磁材料）所以也會帶動化工行業的發展；無線充電器是利用電磁波感應原理對設備進行充電，在發射線圈（L1）連接有線電源產生電磁信號，接收線圈（L2）感應到發送端的電磁信號并轉化成電流給電池充電（圖）

產品簡介

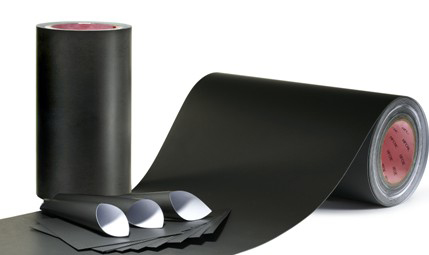

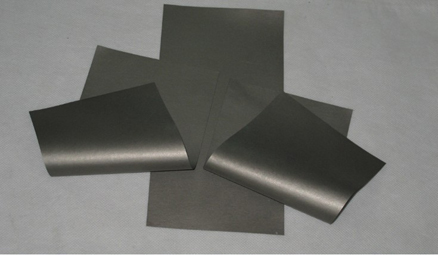

公司供應的隔磁材料實物圖

案例

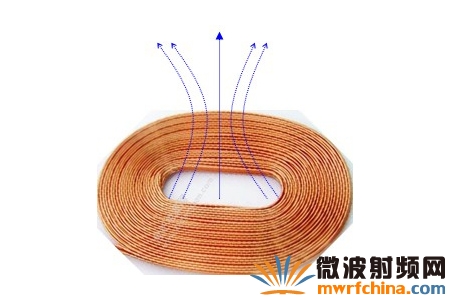

發射線圈（L1）沒有放置隔磁材料，只是一個空心線圈，線圈產生的磁場很弱，與此同時線圈附近有金屬物體會導致渦電流發熱，損失電磁能量使感應距離更近充電效率下降，線圈的電磁波甚至輻射不出去，接收端感應不到電磁場，充電失敗（圖1）

圖1  （L1）線圈底端沒有放置隔磁材料，線圈產生的磁場非常弱

解決方案

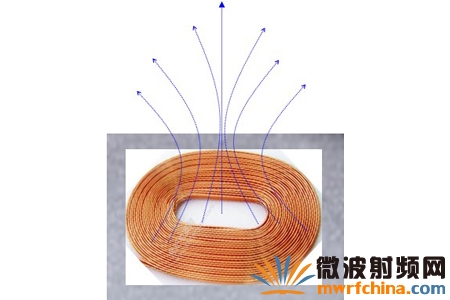

發射線圈（L1）底端放置一塊隔磁材料，增強線圈的磁感應強度，把線圈與金屬物隔開，防止電磁波與金屬物體接觸節省磁能量，感應距離會更遠，充電效率會提高（圖2）

圖2  （L1）線圈底端放置隔磁材料，線圈產生的磁場非常強

案例

接收端線圈（L2）沒有放置隔磁材料，入射電磁波會在電池等金屬物表面上產生電子渦流，以熱能的形式散失掉，同時金屬表面會反射電磁波抵消掉部分入射電磁波，損失磁能量，充電效率非常低（圖3）

線圈(L2)沒有放置隔磁材料，入射電磁波會在金屬表面產生電子渦流和反射波，損失磁能量充電效率低

解決方案

接收端線圈（L2）與金屬物之間放置一塊隔磁材料，阻止入射波與金屬物接觸并給磁場提供通路，增強磁感應強度，充電效率提高(圖4)

線圈（L2）放置隔磁材料，增強磁感應強度，提高充電效率

最佳解決方案

在無線充電器發射端線圈（L1）底端與接收端線圈（L2）底端各放置一塊隔磁材料，增強磁感應強度，防止電磁波與金屬接觸損失磁能量，感應距離更遠，充電效率更高。

廠商投稿：深圳市卓馳電子有限公司
