眼圖測試可以在高速數字電路中讓我們直觀的觀察信號質量，是SI的圖形化顯示；關于眼圖的概念和定義大家可以自行百度，咱們就不在這邊浪費篇幅了；直接上干貨。

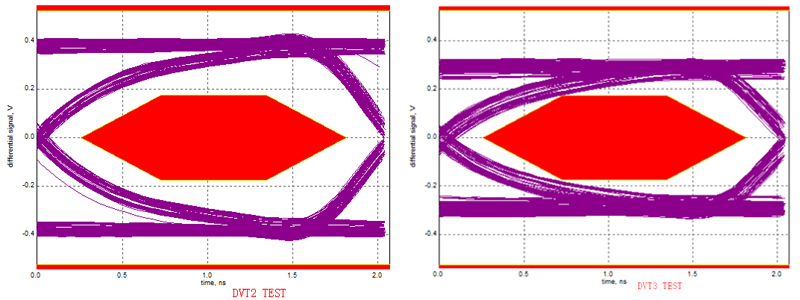

問題源于一次常規build研發測試，測試儀器采用安捷倫的MSOS804高速示波器，在DVT2時候的眼圖如下左圖，可以DVT3測試卻出現“惡化”，眼圖如下右圖。

首先對于如上兩個眼圖最大的差異在DVT3版本的幅度只有0.3V，正常的USB信號幅度在0.4V左右。針對這個問題，我們做了如下的動作分析：

1.首先我們回退了軟件版本，在DVT3的機器上燒寫DVT2測試時候采用的軟件，測試結果無變化；所以可以排除軟件因素方面的問題。

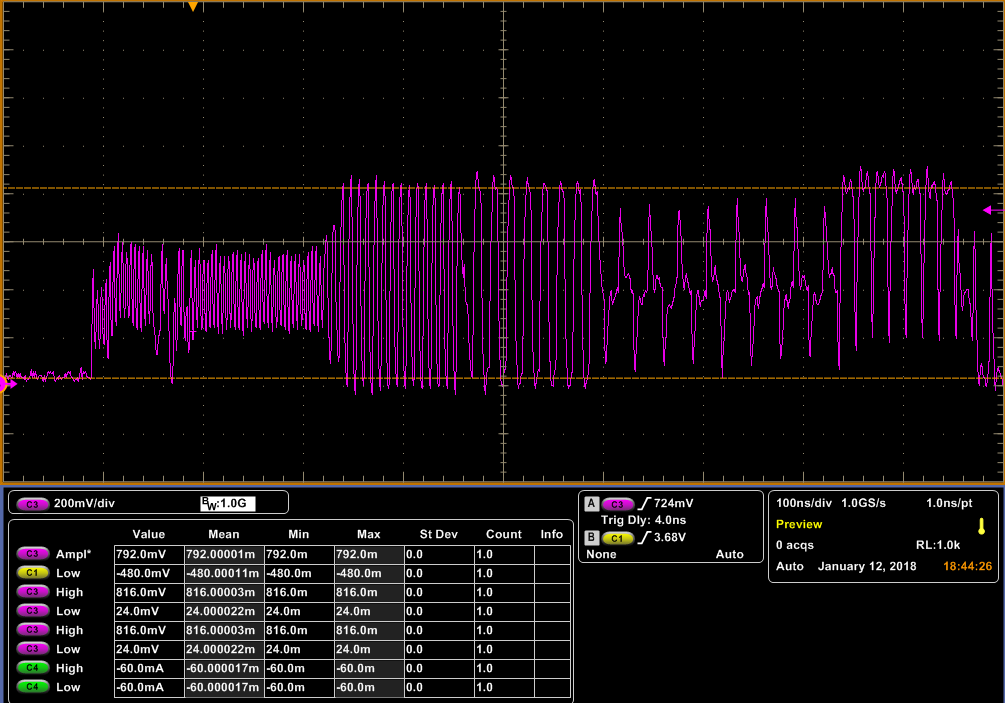

2.我們采用示波器進行了DVT2機器和DVT3機器的時域波形測量，在幅度上沒有發現明細差異，見下圖：

DVT2 TEST

DVT3 TEST

3.另外我們還設計了一個驗證試驗，采用金士頓的U盤，進行測試發現幅度依然是0.3V。

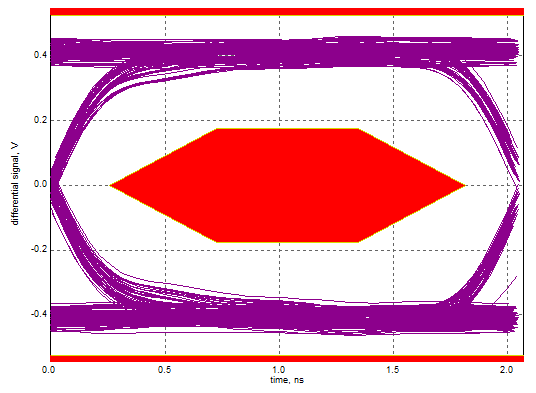

綜合以上3個試驗分析，我們得出結論，肯定是硬件測試環境有問題，導致測試結果異常；經過仔細分析示波器USB眼圖測試套件的配置，以及硬件連接制具，發現我們應該采用Device測試的Fixture，可是因為實驗室人員的疏忽給出的是Sensitivity測試的Fixture，更換正確的Fixture進行測試后結果和DVT2一致；

以上這個小故事是筆者產品研發過程中真實發生的小插曲，其實出問題不可怕，只要能理性的分析，設計驗證試驗，最終都是可以發現問題，并解決問題。
