LTE 無線產品開發

E6621A PXT 無線通訊測試儀Agilent E6621A PXT 無線通信測試儀為整個 LTE UE 開發周期 ( 從早期開發到射頻一致性及互操作測試 )提供領先的測試解決方案。AgilentE6621A 的特性包括 :
● 實時的基站網絡仿真，實現方便而真實的集成和驗證測試
● LTE 發射機和接收機測量套件
● MIMO 2x2
● 6 GHz 頻率范圍，采用Windows XP® 操作系統的內部 PC 控制器
● 支持 2 小區功能
● 端到端數據速率高
● 結合 Agilent 8960 進行Inter-RAT 切換測試

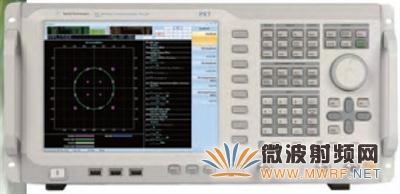

E6621A PXT 無線通信測試儀 — 從早期射頻開發到一致性測試。

適用于自動測試的 LTE 上行鏈路和下行鏈路信號分析Agilent X 系列 N9080A LTE FDD 和N9082A LTE TDD 測量應用軟件可以加快您的 LTE 產品的上市速度。這兩款軟件以業界領先的 89600 VSA 軟件LTE 調制分析選件為基礎，可提供同樣豐富的功能和特性 :
● 適用于自動測試的 SCPI 遠程用戶界面
● 硬鍵 / 功能鍵手動用戶界面使用用戶非常熟悉的 Agilent X 系列信號分析儀前面板
● 一鍵式標準功率測量 ( 信道功率、ACP、SEM 等 ) 和合格 / 不合格測試支持的功能 :
● 可在一個選件中執行上行鏈路 (SCFDMA)和下行鏈路 (OFDMA) 分析
● 所有 LTE 帶寬 : 1.4 MHz (6 RB) 至20 MHz (100 RB)
● 用于射頻功率測量以及調制質量測量的 E-UTRA 測試模塊 (E-TM) 調用功能
● 使用顏色編碼的信道和信號突出顯示誤碼
● 可分析幀、子幀、時隙、符號、子載波和資源塊的數據
● 靈活的標記 : 多達 12 個標記可以在不同的測量和跡線上結合使用

LTE 終端一致性測試

安捷倫不僅為您提供射頻和信令一致性測試解決方案，而且提供適用于 LTE 和其他系統間測試的新產品。

除了一致性測試 , 還有更多測試功能

LTE 和其他以數據為中心的技術使早期的標準黯然失色，測試實驗室、服務提供商和設備制造商正在采用這種新型的測試規范。

手機產品的整個開發周期始終離不開一致性測試這一主題。靈敏度、頻譜和調制質量等均采用行業標準機構所定義的技術進行測量。安捷倫產品的信令一致性測試、射頻一致性測試和 RRM 測試均在認證測試實驗室完成，為安捷倫多廠商全球標準的順利運作提供了扎實的基礎。由于新的無線制式能夠充分利用有限的頻譜獲得更高的數據速率，使 GCF 和 PRCRB 測試制度、運營商測試計劃、性能與互操作性測試有了大幅增長。設備制造商可建立自己的設計驗證、預先一致性測試和回歸測試計劃，確保順利完成實驗室研發直到交付令消費者滿意的產品。安捷倫在產品開發和一致性測試周期中的每個階段，都與參考設計制造商、設備制造商、運營商和測試實驗室展開了緊密合作。

Agilent N6070A 系列 LTE 信令一致性測試系統針對新型 E6621APXT 而設計。該測試系統提供 GCF/PTCRB 經過驗證的測試案例，被世界各地的設備制造商、運營商和測試實驗室所采用。同時該系統也支持Inter-RAT 切換到基于 GSM、W-CDMA和 eHRPD 的網絡。

LTE 的射頻環境不僅包括基本的信號傳輸和接收，還包括使用多個獨立的發射機和接收機的多路輸入多路輸出(MIMO) 方案。

在模塊和元器件測試中，工程師可以將產生的復雜幀信號經過被測件，然后使用矢量信號分析來測量 EVM 和CCDF。安捷倫不斷推出各種射頻預認證測試系統和完全一致性測試系統，覆蓋從 GSM 到 HSPA 的各種蜂窩技術。添加 E6621A PXT，可以將儀器范圍擴大到 LTE 領域。

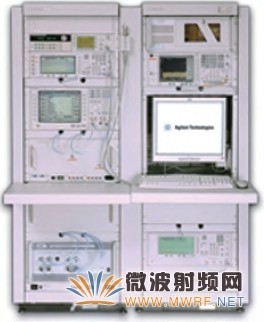

GS8800 射頻一致性測試解決方案

N6070A 系列 LTE 信令一致性測試解決方案

網絡部署和優化

可應對當前和未來 LTE 網絡安裝與維護過程中所面臨的挑戰

Agilent FieldFox 射頻分析儀 (4 GHz/6 GHz) 是全球最完整、快速和堅固的手持式射頻分析儀，適用于 LTE 網絡的安裝和維護 (I&M)。這種集六項功能為一體的射頻測試儀綜合了電纜和天線分析、頻譜分析、干擾分析、功率計測量、矢量網絡分析和矢量電壓表等功能，其外殼堅固、緊湊、輕便并且防風雨。

利用 Agilent FieldFox射頻分析儀一鍵式GSM/WCDMA/LTE功率測量功能，可以輕松完成 eNB 發射機的性能驗證。FieldFox 支持您通過內置頻譜圖和串接顯示以及記錄和回放功能更快地檢測突發性信號。

FieldFox 具有最佳的動態范圍 (96 dBc) 和較窄的分辨率帶寬以及快速掃描速度，可輕松找到復雜信號環境下的干擾信號。

N9912A FieldFox 射頻信號分析儀、手持式電纜和天線分析儀以
及手持式頻譜分析儀專為現場環境設計，工作范圍 : 4 GHz 或 6 GHz。

電池電流消耗測量與分析

Agilent 14565B 軟件和 66319D/21D直流源為電池電流消耗測量和分析提供使用就緒的解決方案，以優化設備的功耗。66319D/21D 是測試 LTE 和其他無線移動設備的指定直流電源。它具有一個 15 V、3 A 輸出、高速 64 KSa/s 16 位數字轉換器和 3 個電流量程，可以精確測量從微放大器到放大器的電流消耗，以及測試被測件的關閉、休眠和活動工作模式。
