3.1.2 R&S FSV 頻譜分析儀進行脈沖信號頻域測試

用頻譜分析儀進行脈沖的頻譜分析，設置較大的RBW可觀察包絡譜，根據包絡第一零點的位置計算脈沖的脈寬；設置較小RBW值則也可以觀察線狀譜，測量脈沖的重復頻率，計算脈沖的周期；在頻域還可以用信道功率測量功能測量脈沖的平均功率，也可以用大的RBW來測量脈沖峰值功率；

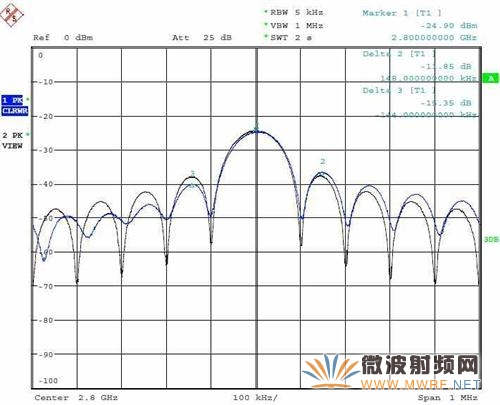

圖5： 脈沖調制信號的頻譜（包絡譜）

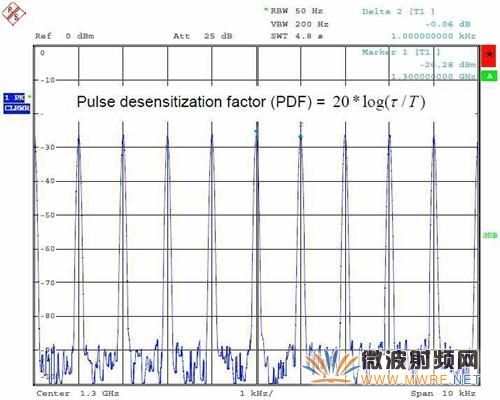

圖6： 脈沖調制信號的頻譜（線狀譜）

3.1.3 用頻譜儀Zero Span 進行脈沖信號的時域測量

在頻譜儀的零頻率掃寬（zero span）狀態，可以分析脈沖的時域包絡，此時可以從時域測量脈沖調制信號的平均功率和峰值功率，脈寬和脈沖周期等參數。

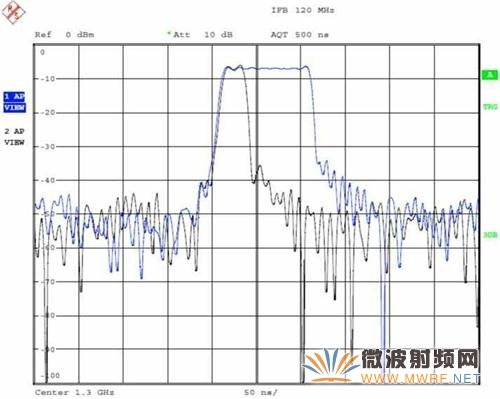

圖7： 脈沖調制信號的時域包絡

3.1.4 用FS－K7 選件進行脈沖雷達信號分析

當頻譜分析儀配備了FS-K7 AM/FM/PM 解調選件，可以分析脈內的調制，比如線性調頻信號的解調以及Barker 碼調制脈沖的解調。

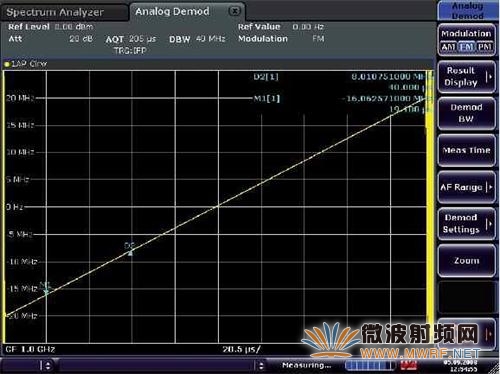

圖8：R&S FSV + FS-K7 選件進行線性調頻信號的解調

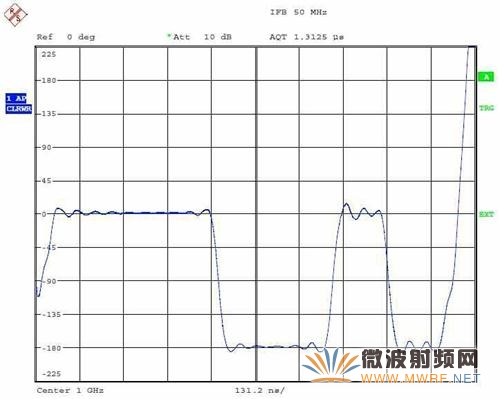

圖9：R&S FSV + FS-k7 選件進行11 位Barker 碼信號的解調

3.1.5 用R&S FSV 頻譜分析儀進行雷達系統相位噪聲測試

用頻譜分析儀的FS-K40 選件可以進行信號的相位噪聲測試，直接繪制相噪曲線。

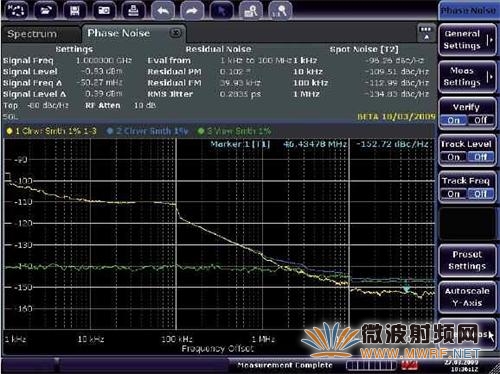

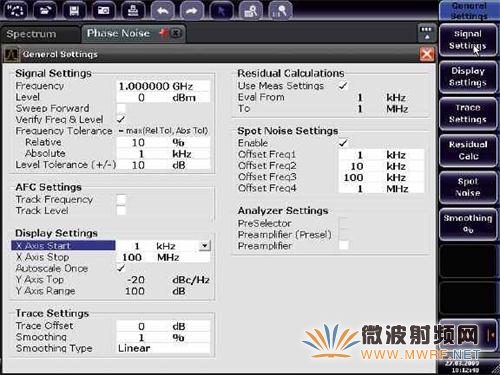

圖10： 用R&S FSV 進行相噪測試――儀器設置

3.1.6 用R&S FSV 頻譜儀進行雷達系統噪聲系數測試

用頻譜分析儀FS-K30 選件加噪聲源可以進行噪聲系數和增益測試。

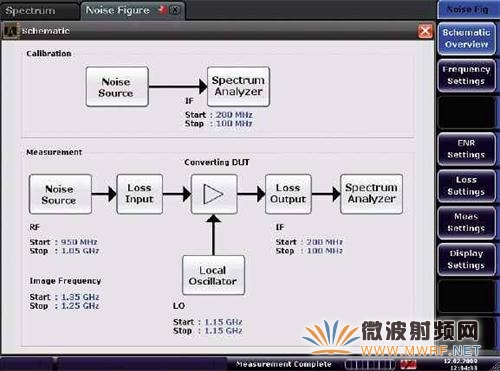

圖12：用R&S FSV 頻譜分析儀進行噪聲系數測試――測試連接圖

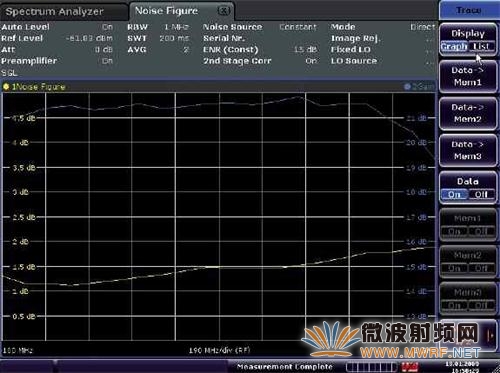

圖13：用R&S FSV 頻譜分析儀進行噪聲系數測試――測試結果
