1.概述

雷達系統的基本結構主要由五部分構成：發射機，接收機，發射天線，接收天線，顯示裝置。其中發射機和接收機是最為重要的組成部分。

為了研究雷達系統的發射機和接收機，有必要模擬雷達信號的產生并對雷達信號進行分析。從信號形式上區分，雷達信號主要有連續波雷達和脈沖雷達等形式，而目前絕大多數雷達都采用脈沖信號的形式。

為此R&S 公司推出了一系列可以模擬脈沖雷達信號產生和分析脈沖雷達信號的測試與測量儀器。

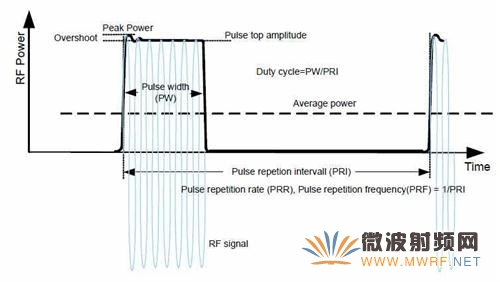

圖1： 脈沖調制信號

2． 雷達信號的產生

R&S SMF100A 微波信號源可以產生線性調頻信號和任意脈沖序列，可以模擬雷達信號的生成。

2.1 R&S SMF100A 的主要性能及特點：

2.1.1 R&S SMF100A 主要性能指標

頻率范圍100kHz ～ 22 /43.5GHz
SSB 相噪- 115 dBc (10 GHz; @ 10 kHz; 1 Hz BW)
輸出功率+ 27 dBm @ 10 GHz
諧波- 55 dBc @ 10 dBm
非諧波- 62 dBc (3 GHz < f ≤ 10 GHz)
脈沖調制>80 dB 開關比; 20 ns 脈寬
設置時間短電平設置時間< 3 ms ，頻率設置時間<4 ms
寬帶噪聲< - 148 dBc @ 10 GHz
調制方式AM/LOG AM/FM/PhiM/脈沖/ASK/FSK/PSK

2.1.2 R&S SMF100A 的主要技術特點

1）直接產生線性調頻雷達信號，
2）輸出信號相位可調，調節步進0.1 度；
3）輸出信號頻率改變時，可保持相位連續；
4）可以產生單脈沖，雙脈沖
5）直接產生任意脈沖序列雷達信號
6) 可以連接R&S NRP-Z81 寬帶功率探頭進行功率分析

2.2 R&S SMF100A 產生脈沖雷達信號及測試方案

2.2.1 R&S SMF100A 產生雙脈沖和脈沖序列

R&S SMF100A 是目前唯一可以產生雙脈沖以及可編輯任意脈沖序列的模擬微波信號源。每個脈沖的持續時間和脈沖關斷期都可以自行設定；任意脈沖序列的開關時間可以設置的范圍從5ns 到5ms。

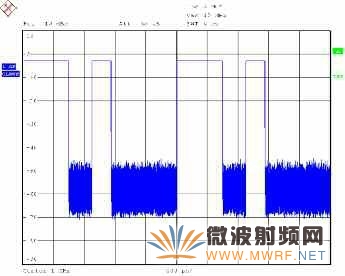

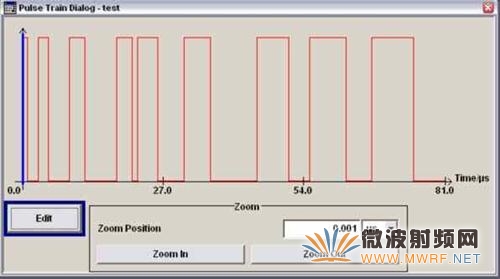

圖2： R&S SMF100A 產生雙脈沖和任意脈沖序列信號

2.2.2 R&S SMF100A 產生線性調頻信號

R&S SMF100A 可以直接產生線性調頻信號，最大帶寬達到80MHz。只要配備了SMFB20選件或SMF－B22 選件，以及脈沖調制器SMF-K3 和脈沖發生器SMF－K23，就可以產生Chirp Modulation 線性調頻信號了。該線性調頻信號的最小脈沖寬度100ns，最小脈沖周期200ns。

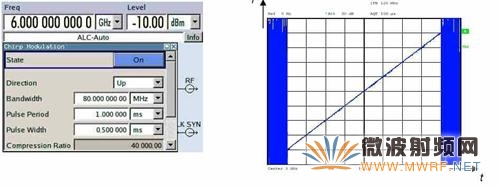

圖3：R&S SMF100A 產生80MHz 帶寬線性調頻信號

2.2.3 用R&S SMF100A 進行雷達接收機測試方案

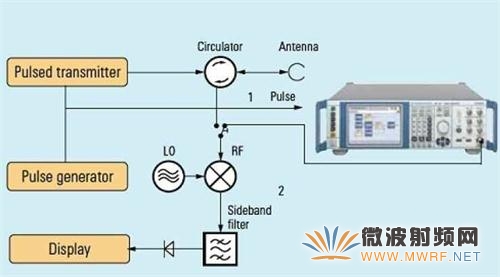

圖4： 用R&S SMF100A 進行脈沖雷達接收機測試方案

3. 雷達信號的分析

雷達信號的分析非常重要，這里提供幾種手段進行雷達信號的分析，第一種，用頻譜分析儀進行脈沖雷達信號分析；第二種，用功率計進行脈沖雷達信號分析；第三種，用信號源直接進行雷達脈沖信號分析。

3.1 用頻譜分析儀進行雷達信號分析及系統測試

頻譜分析儀可以進行一般的頻域測試，包括功率，頻率，頻譜的相關測試；同樣，頻譜儀也可以在零掃寬（zero span）模式進行時域包絡分析。此外，用頻譜分析儀的擴展功能，如R&S FS-K7 AM/FM/PM 選件，還可以實現調幅，調頻，調相信號的解調，同時，還可以進行瞬時幅度，瞬時頻率，瞬時相位的分析，以及調制質量，THD,SINAD 等參數的測試。R&S FSV 系列頻譜分析儀加R&S FS-K7 選件可以完成以上各項測試；此外，配合FS-K30,FS-K40 選件還可以實現系統噪聲系數和相位噪聲測試。

3.1.1 R&S FSV 頻譜分析儀的性能指標及技術特點

頻率范圍9kHz (選件至20 Hz) - 3.6 /7/13.6/30/ 40 GHz,
最大分析帶寬40MHz
直觀圖形界面，觸摸屏操作
測試不確定度<0.39dB (7GHz)
測試速度極快（比同類儀表快5 倍）
TOI > 13 dBm, typ. 17 dBm (f < 3 GHz)
> 15 dBm, typ. 19 dBm (3 GHz < f < 7 GHz)
DANL typ. – 159 dBm (f < 7GHz)
Phase Noise typ. -110 dBc/Hz @ 10 kHz offset （CF=500MHz）
typ. -115 dBc @ 100 kHz
typ. -150 dBc @ 10 MHz
