CEL公司的ZIC2410是兼容ZigBee和IEEE802.15.4的完整單片無線解決方案。它包含一個帶有基帶調制解調器的RF收發器、硬連線MAC以及一個帶有內部閃存的嵌入式8051微控制器。該器件提供多個通用I/O引腳、定時器和UART等外圍設備功能，并且它是第一個提供嵌入式聲音CODEC的器件，是超低功耗應用的理想選擇。

ZIC2410可采用兩種工業標準封裝：48引腳QFN（7mm×7mm）或者72引腳VFBGA（5mm×5mm）封裝。

CEL公司為客戶提供CEL ZigBee堆棧、編譯庫內的軟件，以及所有研發客戶應用時所需要的軟件和硬件工具。通過用戶應用軟件可以利用任何流行的C語言編譯器（如Keil）進行編譯。

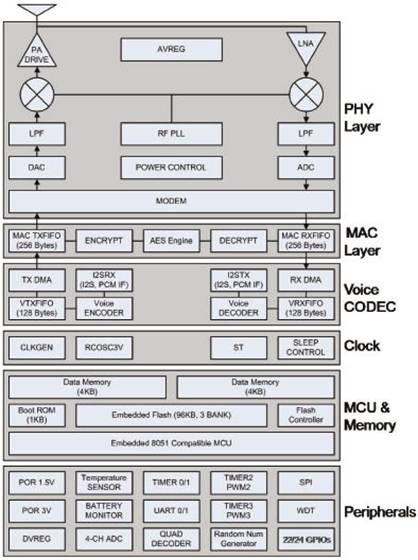

圖1 ZIC2410方框圖

ZIC2410主要特性

• 帶有96KB嵌入式閃存的嵌入式兼容8051的微處理器，用于程序空間和8KB的數據內存

• 可調節的數據速率：250kbps針對ZigBee應用，500kbps和1Mbps針對客戶應用

• 聲音CODEC支持μ-law/a-law/ADPCM

• 高RF RX靈敏度：在1.5V時為-98dBm

• 高RF TX功率：在1.5V時為+8dBm

• 帶有深度睡眠模式（0.3μA）的4級電源管理計劃

• 單電源工作：利用內部穩壓器時為1.9V到3.3V（1.5V內核）

• 用于客戶應用開發的軟件工具和數據庫

ZIC2410應用

• 家庭自動化和安防

• 自動表計讀數

• 工廠自動化和發動機控制

• 病人監控

• 聲音應用

• 代替?zhèn)鹘y(tǒng)的有線UART

• 能源管理

• 遠程無鑰匙進入/應答

• 玩具

• PC外設

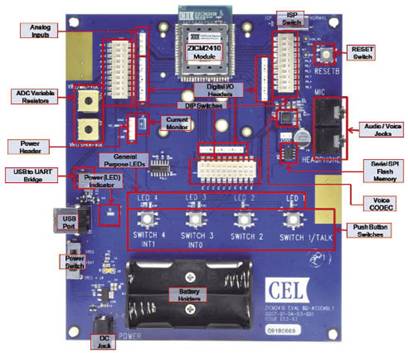

圖2 ZICM2410-EVB3 評估板外形圖

ZICM2410-EVB3 評估板

ZICM2410-EVB3 是一個PC接口板，ZICM2410P0/ZICM2410P2模塊已經被安裝在該板上。ZICM2410-EVB3可以用于配合帶有模塊的PC應用，針對用戶應用將程序編入ZICM2410中。

ZICM2410-EVB3 主要元件

• ZIC2410QN48：CEL的單芯片IEEE 802.15.4/ZigBee收發器

• ZICM2410P0：CEL的IEEE 802.15.4/ZigBee收發模塊

• ZICM2410P2：CEL的IEEE 802.15.4/ZigBee帶有外部功率放大器的收發器模塊

• ZICM2410-EVB3：包含一個ZICM2410P0-1的評估版，用于開發和評估。利用CEL提供的軟件工具，使其能夠?qū)⒂脩魟?chuàng)建的程序下載到ZIC2410中

• ZICM2410P0-KIT2： CEL的IEEE 802.15.4/ZigBee 評估套件

• ZIC2410：同ZIC2410QN48
