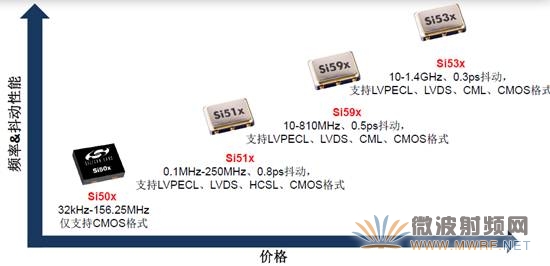

圖5. Si50x CMEMS振蕩器與Si51x、Si59x和Si53x/5x/7x XO的性價對比表

“Si50x振蕩器可提供網絡定制的2周樣品交付周期，世強的FAE還可以在客戶現場即刻編程，使用現場編程器進行0延時樣片交付。這種靈活的可編程性，使得Si50x 系列產品可以快速滿足客戶的特殊需求。此外，Si50x振蕩器與現有的石英或MEMS振蕩器引腳和封裝兼容，可實現快速便捷的替換解決方案。” Steven Zhang表示。

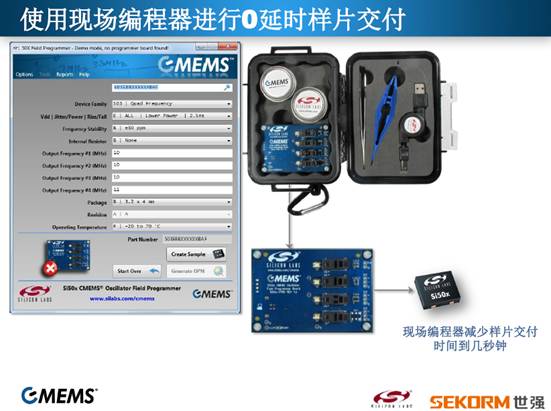

圖6. 使用現場編程器進行0延時樣片交付

應用設計實例

Si50x應用目標鎖定于工業安防，變頻伺服等需要超長壽命需求，以及數碼相機、存儲和內存、ATM機、POS機和多功能打印機等需要小封裝晶振的領域。能夠可靠和有效的用于典型的目標應用，包括：

·  SoC視頻應用處理器(Roku)
·  10/100快速以太網(SoC & NIC/LOM 實現)
·  USB 2.0 (480Mbps)
·  USB 3.0 (5Gbps)
·  DDR3
· 工業安防
·  通訊
·  作為眾多MCU的參考時鐘取代傳統晶振

如下圖7所示，在10/100快速以太網應用中，分別在低抖動和低功耗模式下測量Si501 EVB的抖動。測試結果顯示，Si501在低抖動模式下幾乎與R&S高端信號發生器的隨機抖動性能相同，Si501在低功耗模式下抖動性能稍有下降，但仍具有可接受的系統抖動裕量。所以，Si50x適合作為10/100快速以太網參考時鐘。

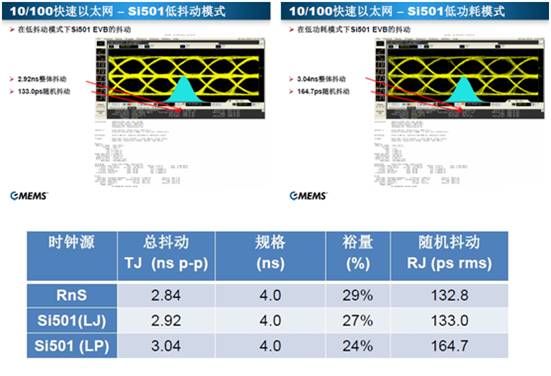

圖7. 10/100快速以太網——分別在低抖動和低功耗模式下測量Si501 EVB的抖動

如下圖8所示，在USB 2.0的應用中，對比石英晶體振蕩器，Si501低抖動模式和低功耗模式的眼圖抖動性測試，所有配置均通過USB 2.0兼容性測試，Si501性能等于或超過典型的解決方案，所以Si501適用于作為USB2.0的參考時鐘。
