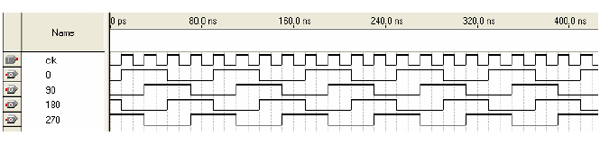

圖9

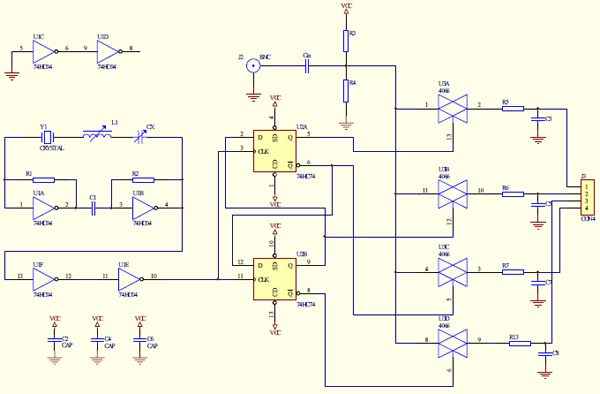

1.2、VXO晶體振蕩器的設計

使用頻率為28.224MHz的基音晶體，使用兩個反相器級聯構成的串聯晶體振蕩器。晶體上串聯了L1，降低串聯諧振頻率，加寬頻率變化范圍，CX用以調節振蕩頻率。

2、混頻器

使用一片74HC4066四模擬開關作為四路混頻器。由于4個模擬開關集成在一個芯片上，有利于提高一致性，獲得較好的鏡頻抑制。R3，R4為4066提供偏壓。

使用模擬開關，動態范圍大，約為Vcc，線性良好，缺點是沒有變頻增益，同時4066用來混頻，是一種變通應用，所以噪聲系數無法保證，但是，本接收機工作在短波頻段，環境中的工業噪聲很大，所以對于接收機的噪聲系數不要求很高。

圖10

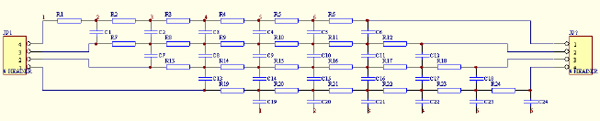

3、RC網絡分相濾波器

圖11

原理上文已述。

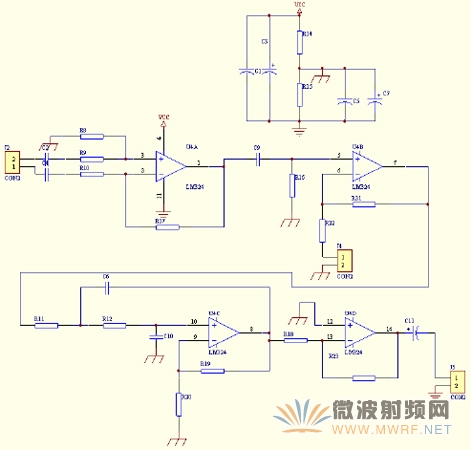

4、音頻處理單元

進行音頻的濾波等處理，進行放大，濾去5KHz以上的頻率分量。

圖12

5、電路的調試：

制作電路如下圖，體積很小，下面的子板就是RC多相濾波網絡。

使用利用聲卡自制的音頻網絡測試電路對RC多相濾波網絡進行測試：
