另外一種實現是使用RC網絡分相濾波器[2]。

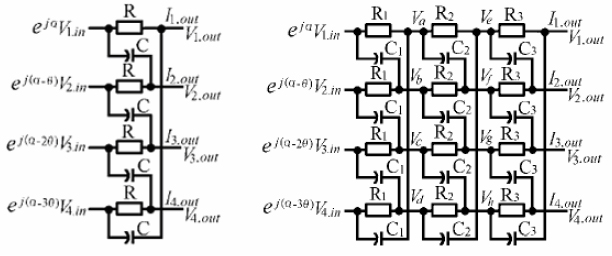

圖4 一階和三階RC多相濾波網絡

對如圖3 所示的一階RC 多相濾波器。當信號的相位從上往下依次增加90°時（有用信號序列），信號能順利通過，而當信號相位從上往下依次遞減90°時（鏡像信號序列），則在頻率點ω= 1/ RC 處，信號被很好的抑制，如圖4所示。

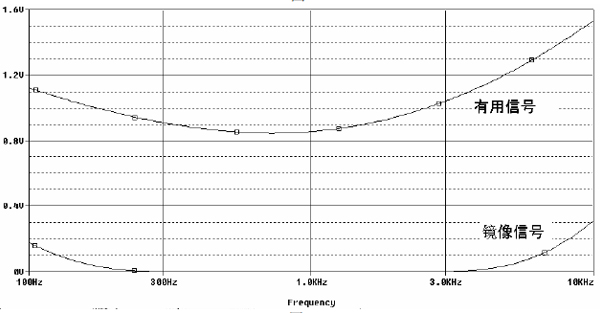

圖5 一階RC濾波網絡傳輸特性

如果多級級聯，合理選擇各級固有頻率，則可以在很寬的范圍內保證對鏡像信號的抑制。

如設計一個300Hz~3000Hz的RC濾波網絡，則可以去6階的網絡，各級的固有頻率一次為：301Hz ，402Hz ，603Hz，1326Hz，2368Hz ，2822Hz（固定R=12K，每級電容為0.044u，0.033u，0.022u，0.01u，6800p，4700p）就可以取得較好的效果。

圖6

圖7

直接討論元件誤差對于鏡頻抑制比，不是很方便。但是可以通過將RC多相濾波器反接，構成90度的分相器，就可以利用上面的結果來分析了。

該網絡即使元件的誤差達到5%，仍能保證相移誤差小于0.5度，對元件的誤差的靈敏度很低。

三、直接解調型短波單邊帶接收機的設計與裝調

本接收機為40米業余波段的接收機，頻率7.050MHz~7.056MHz，下邊帶（LSB）模式。

1、本振電路

1.1、0/90/180/270四相信號的產生。

使用兩個D觸發器。電路見圖8。

圖8
