可以看到鎖相環完成頻率鎖定，第一本振鎖定在691MHz，因為解調芯片對第二本振信號內置了二分頻器，故第二本振設計鎖定在278MHz。從圖中可知輸出信號雜散均小于-70dBc，鎖相芯片在它要求的頻率上工作正常，設計的結果也符合了系統對PLL 本振電路的要求。在鎖相環輸出信號之后，加入一個衰減網絡，使輸入到混頻器和解調芯片的本振信號功率滿足器件輸入功率要求。

接著對整機進行測試，結果如下：

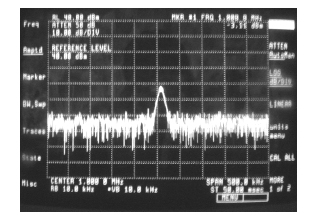

圖7、實際解調輸出信號

解調輸出后得到信號頻率為1MHz 的基帶信號。固定AGC 增益值的情況下，即此時衰減值固定為0dBm，改變輸入射頻信號的功率，每增加10dBm，輸出I/Q 信號功率增加約為10dBm，整機線性度^[10]良好，注意此時應該在較低功率范圍內調節輸入功率，保證輸出I/Q信號功率不會過大。經測試，接收機的最小可接收檢測信號功率約-118dBm。

在接收機中，解調輸出I/Q 兩路平衡是非常重要的指標。由于接收機信道特性不同，本振信號相位誤差等諸多的因素都會導致I/Q 兩路基帶信號增益不平衡。若I/Q 失配，則會導致I/Q 誤碼率增高，嚴重影響解調性能。在本設計中，在選取芯片、設計電路中充分考慮到此問題，實際I/Q 兩路輸出基本做到了平衡輸出。

5、結論

本文研究了使用PLL 的接收機原理和實現方案，并成功的用軟硬件平臺對其實現。本文的創新點在于成功的運用兩個鎖相環電路實現第一、二本振信號，試驗結果表明鎖相環有鎖定時間短，相位噪聲小，性能穩定等優點。實測結果表明接收機性能良好，指標達到了系統設計要求。

現代射頻接收機主要是向高線性、大動態范圍，高靈敏度，高分辨率等方面發展。如何采取有效的方法來提高接收機的抗干擾能力，降低超外差式接收機的成本，使得整體性能得以改進，是當今研究的熱點方向，對接收機的研究有著非常重要的意義。

作者：牛吉凌，孫利佳

參考文獻
[1] Roy B.《無線通信技術》[M].北京：科學出版社，2004.
[2] 張玉興.《射頻模擬技術》[M].北京：電子工業出版社，2001.
[3] 陳邦媛.《射頻通信電路》[M].北京：科學出版社，2002.
[4] 張猛,章策珉,馬金軍,樓東武.射頻接收機整體噪聲與增益可預測性設計[J].無線電工程, 2000,1(2): 13-17.
[5] 張厥盛,鄭繼禹.《鎖相技術》[M].西安：西安電子科技大學出版社，1996.
[6] Behzard R, [M]. Prentice Hall PTR, 1998.
[7] Integrated synthesizer and VCO ADF4360-8, Analog Devices C04414-0-12/04(B), 2004.
[8] Derek K S, The design and implementation of low-power CMOS radio receivers [J]. PhD Thesis, 1998, 17(2):41-46.
[9] Reinhold L P, [M].北京：科學出版社，2002.
[10] Gonzalez G, Micro transistor amplifiers: analysis and design [J]. Englewood Cliffs, NJ: Pretice-Hall, 1984:91-44.
