根據3GPP的定義，對TD-SCDMA收信鏈路應有IIP3>-19dBm。仿真的電路圖為收信機模塊電路圖，仿真結果如下所示：

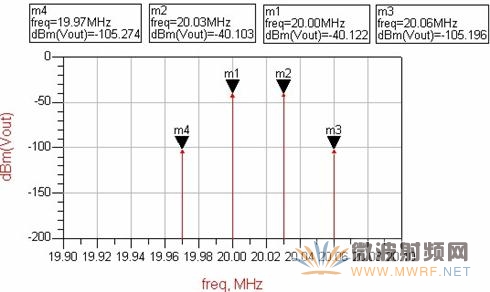

圖7： 收信鏈路三階截點仿真

對于3階交調截斷點IP3，有等式：

用dB表示：

在設計中，輸入信號電平為-100dBm，加上系統增益，則，，根據上述公式可算出，收信機模塊電路的整個輸入三階截點為-7.6dBm，滿足3GPP對系統收信鏈路的要求。

6、結論

對智能天線系統接收機射頻前端的特性進行說明和分析，制定了整體電路框圖，并應用ADS電路仿真軟件進行了仿真，從仿真結果看，其滿足智能天線射頻實驗系統的要求，說明電路方案的合理性和器件選型的正確。

參考文獻：
[1] H.P.Lin，S.S.Jeng，G.Xu．Experimental Studies of SCDMA Schemes for Wireless Communication．IEEE ICASSP’95，Vol.3：1760-1763
[2] 陳邦媛．射頻通信電路．第一版．北京：科學出版社，2002
[3] 謝顯中．TD-SCDMA第三代移動通信系統技術與實現．第一版．北京： 電子工業出版 社，2004
[4] 李世鶴．TD-SCDMA第三代移動通信系統標準．第一版．北京：人民郵電出版社，2003

作者：但小莉，鄭會利
