（1） 頻帶選擇性仿真

由仿真結果可看到，在偏離中心頻率190MHz處，即1820～1835MHz頻段，可得到78dB左右的衰減；在偏離中心頻率380MHz處，即1630～1645MHz頻段，可得到98dB左右的衰減，此外接收機射頻前端的接收帶寬為20MHz，和TD-SCDMA系統的要求相吻合，而且通帶內的波動不超過0.01dB。

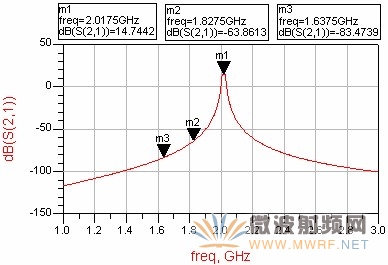

圖 3： 頻帶選擇性仿真結果圖

（2）信道選擇性仿真

接收機的信道選擇性主要靠中頻濾波器完成，對于接收通道而言，即要由SAW聲表面波濾波器及LC濾波器來實現，仿真電路圖如圖4所示：

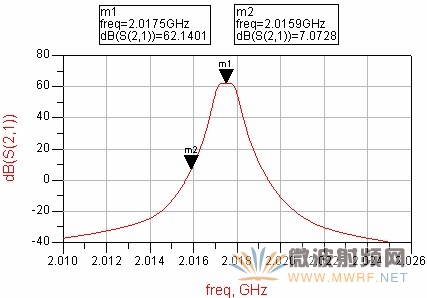

圖4： 信道選擇性仿真結果圖

從仿真結果可以看出，中心頻率2.0175 G處的增益為62dB，為系統的最大增益；鄰道抑制達到了55dB，優于要求的45dB的要求。

（3） 系統預算增益仿真

通過接收機系統預算增益仿真，可以看到總增益在系統各個部分中的分配情況。仿真結果如圖5所示：從中可以看出，在TD-SCDMA系統接收頻段內，通道級聯增益最高可達60dB。

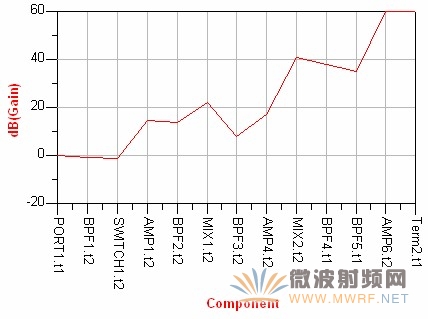

圖5：接收機預算增益仿真結果

（4）噪聲系數仿真

若滿足3GPP對接收參考靈敏度電平的要求，則整個射頻通道的級聯噪聲系數不能大于7dB。電路仿真結果如下所示。從圖6可以看出，在系統接收頻段內，級聯噪聲系數小于7dB，與3GPP標準要求相符。

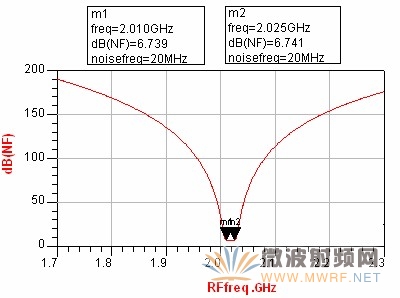

圖6： 接收機噪聲系數曲線

（5）、三階截點仿真
