混頻器是無線收發機中的核心模塊，對整個系統的性能具有很大影響。線性度、轉換增益是衡量一個混頻器性能的重要指標。

在接收機中，混頻器具有一定的轉換增益可以降低混頻器后面各級模塊設計的難度，有利于提高系統噪聲性能和靈敏度。線性度決定了混頻器能處理的最大信號強度。隨著現代通訊系統對性能要求越來越高，無論是應用于接收機系統的下變頻器(本文指的混頻器)，還是應用于發射機系統中的上變頻器都要求具有較高的線性度。因此設計具有高增益和高線性度的混頻器就成為業界一直研究的熱點。

在CMOS電路設計中，電流復用和電流注入技術常被用于提高電路的線性度和轉換增益。然而，電流注入技術只能增大轉換增益，卻不適用于低功率應用，因為注入的電流必須足夠大才能使轉換增益和噪聲系數達到比較好的指標。本文采用了電流復用技術和本振信號偶次諧波的方法設計了一種高增益高線性度混頻器。

1、電路設計與分析

1. 1、電路結構

對大多數的接收機拓撲結構(如圖1) 來說，由于本地振蕩信號通路與射頻信號通路之間通過寄生電容或者襯底等方式耦合，可能造成本地振蕩信號的泄漏。其中一條通路是本振( LO)信號泄漏到中頻( IF)輸出端，另一條通路是LO 信號不僅通過并聯電容耦合直接進入混頻器，而且泄漏到LNA 的輸入端并被LNA 放大后進入混頻器的輸入端，被放大的LO 泄漏信號和耦合的LO 信號一起注入到混頻器的輸入端并直接下變頻到IF，這就會造成零中頻接收機系統的直流偏移干擾有用信號。同時，直接泄漏到中頻端口的本振信號減小IF 信號的動態范圍。這種由耦合方式造成的效應可以通過偶次諧波混頻器來改善。

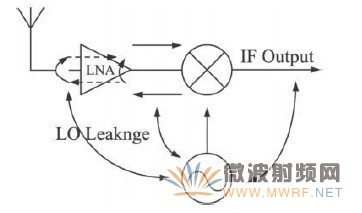

圖1、一般接收機的拓撲結構

為此，本文設計的混頻器采用了如圖2所示的拓撲結構。這個結構中采用了本振倍頻電路和電流復用電路分別提高了端口的隔離度以及電路的轉換增益和線性度。由于LO 信號是差分輸入，在兩個差分管完全一致的情況下，在節點A 處將形成一個對交流信號的虛地點，即LO 信號在A 點短路，從而提高了混頻器的隔離度。同時，LO管使用短溝道管時，這種差分對管在節點A 處得到LO 倍頻信號，后面將會詳細分析。因此，RF信號與LO 信號的二次諧波信號進行混頻且f IF = |fRF - 2fLO |。使用本振二次諧波的方法將不會產生LO 信號泄漏，同時LO 信號的頻率將是使用基波混頻器的一半，大大降低了本地振蕩器設計的難度。該結構中電感LE 的使用，增大了進入混頻的LO 信號二次諧波的幅度，有助增大線性度，也降低了噪聲系數，同時該電感作為推挽通路的增強，擴展了電流復用電路的動態范圍。該混頻器的中頻輸出端接源跟隨器做為輸出緩沖電路。

圖2、偶次諧波混頻器拓撲結構。

1. 2、電流復用電路分析

射頻輸入端使用的電流復用結構如圖2 中M_RFP1和M_RFN1以及M_RFP2和M_RFN2所示，兩路結構完全對稱，該結構的跨導為gm = gm p + gmn，其中gmp為晶體管M_RFP1和M_RFP2跨導，gm n為晶體管M_RFN1和M_RFN2的跨導。因此，采用電流復用結構增大了跨導級的跨導，從而實現了混頻器的高增益性能。

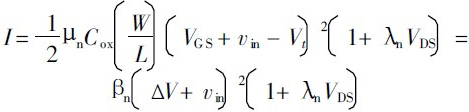

根據溝道長度效應，跨導管電流表達式為：

（1）

這里，n 是跨導參數，v_in是輸入信號，!V = V_GS - V_t是過驅動電壓，n 是溝道長度調制系數，V_t 是閾值電壓。根據( 1)式可得輸出電流：

（2）
