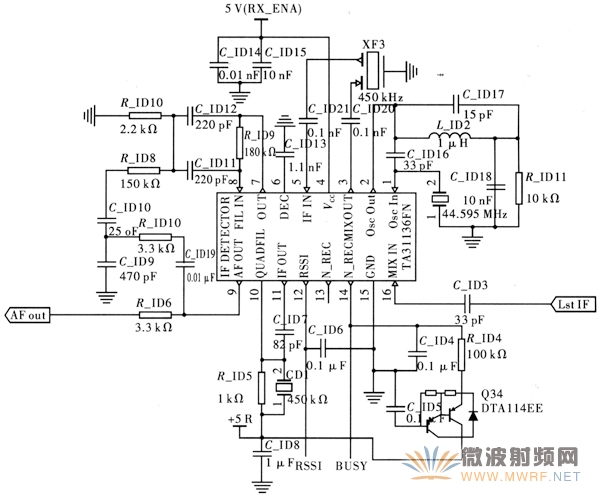

圖7 鑒頻器電路原理圖

第一次下變頻由MAX2680產生的45.05 MHz的IF信號經過晶體濾波器濾除鄰近的雜波信號，通過IF放大器放大后，從TA31136的Pin16進入，與由晶振產生的44.595 MHz信號進行混頻產生455 kHz的第二中頻信號。455 kHz的中頻信號從Pin3輸出經由陶瓷濾波器XF3濾波，再從Pin5進入IC，經IC內部的IF放大器放大后輸入到積分鑒頻器中進行解調，最后經過一個LPF輸出語音信號。

TA31136輸出的音頻信號一部分通過一個分壓電路進入IC的Pin7和Pin8，通過IC內部的濾波器和放大器對其噪聲分量進行放大、整流產生一個和噪聲分量相對應的直流電壓信號，直流電壓信號與來自MCU內部設定好的電壓值比較大小，MCU根據比較結果輸出高低電壓信號來控制TA31136的Pin14來實現接收信號時靜噪的打開和關閉。

2、接收機測試結果

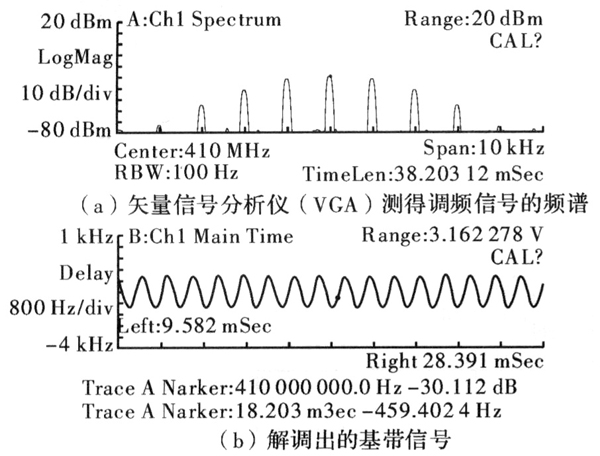

輸入到接收機的是由AgilentE4438C信號發生器產生的410MHz調頻信號,功率為-30dBm;調制信號是1kHz的正弦信號,Vpp為1V。圖8(a)為用Agilent89600系列矢量信號分析儀(VGA)測得調頻信號的頻譜,圖8(b)是Agilent89600解調出的基帶信號。

圖8 410MHz單音調頻信號頻譜及時間—頻偏曲線

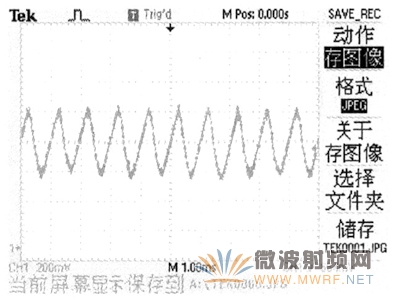

圖9為接收機鑒頻出的基帶信號，可以看到解調出的信號失真很小。該接收機通過測試，鑒頻出的信號與原信號誤差<1％，符合無線通信要求。改變輸入調頻信號的功率，測得當為-80 dBm時，能有鑒頻信號輸出，當再<-80 dBm時，不能鑒頻，即為接收機的接收靈敏度。

圖9 接收機鑒頻出的基帶信號

3、結束語

實際的DMR接收機制作在一塊20 cm×10 cm的4層印制板上，表面敷銅到地，供電電壓為5 V。由3SK318、MAX2680、MAX2620、MB15E03SL和TA31136構建的調頻接收機具有受外界分布參數影響小、調試方便、成本低廉等特點，目前已成功應用在開發的DMR數字終端設備樣機中。

作者：李偉、楊鵬、楊懋，西安電子科技大學
