Colpitts振蕩器就是利用“負阻”原理實現振蕩的。得到有源電路的輸入阻抗及單端口網絡參數S11之后，構建與有源部分相對應的LC諧振槽路。VCO整體結構，如圖4中MAX2620部分所示。搭建VCO后，測量得到VCO振蕩頻率范圍為：420～470 MHz @ 0～4 V，調制靈敏度為12.5 MHz／V，并且線性度良好。MAX2620內部集成了VCO緩沖放大輸出級，能夠減少負載變化對振蕩器振蕩頻率的影響。輸出以提升電感和串聯電容匹配至50Ω負載，OUT端只需50Ω提升電阻并耦合反饋至頻率合成器即可。

完成VCO后根據所選路的PLL頻率合成芯片設計環路濾波器。PLL頻率合成芯片MB15E03SL是Fujitsu公司生產的串行輸入吞脈沖PLL頻率合成器，最高支持1.2 GHz的工作頻率，內部集成了低噪聲數字鑒相器，可設置雙模比例因子M／M+1，14 bit可編程參考分頻比R及18 bit的可編程N(yùn)分頻器，芯片提供非常簡單的三線SPI串行輸入設定上述各項參數得到所需頻率，輸出頻率計算式為

MB15E03SL其他參數詳見數據手冊，鎖相環頻率合成器設計原理圖，如圖4所示。

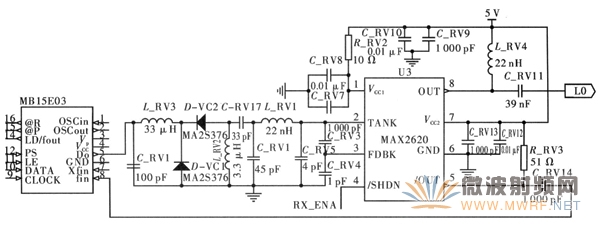

圖4 本振鎖相環電路原理圖

根據系統要求：信道間隔12.5 kHz，容差±2 ppm，鎖定時間<4 ms，根據文獻[2]計算得環路帶寬必須滿足Fc≥1.6 kHz。由于增大環路帶寬可以減小鎖定時間，而環路太寬則會嚴重影響相位噪聲，并且一般要求Fc不超過比較頻率FPD的1／5，選擇Fc=2.5.kHz。在VCO調制靈敏度等于20 MHz／V，電荷泵增益選擇為Kφ=±1.5 mA，比較頻率fPD=1 2.5 kHz，輸出頻率范圍為420～470 MHz，環路濾波帶寬Fc=2.5 kHz，相位裕量φ=48°，環路濾波極點比T3／T1=45％，參考輸入頻率13 MHz的條件下計算環路濾波器的各項參數。得到環路濾波器參數為：R_LF1=3.3 kΩ，R_LF2=5.6 kΩ，C_LF1=4.7 nF，C_LF2=47 nF，C_LF3=2.2 nF 。理論計算結果表明，在此環路條件下鎖相環鎖定時間Lock-time=1.3 ms，相位噪聲能達到PN=-94.07 dBe／Hz@10kHz，環路帶寬Fc=2.56 kHz，相位裕量為39.52°，已經能夠達到系統需求，根據此環路濾波條件建立調頻鎖相環原理圖，如圖4所示。圖5為鎖相環430 MHz時的雜波測試圖。

(3)下變頻混頻器電路設計。

Maxim公司的MAX2680是一低功耗、低噪聲系數，專門適用于低電壓操作的下變頻混頻器。它的適用頻率為400～2 500 GHz，供電電壓為2.7～5.5 V，具有較高的三階輸入截止點(IIP3在2 450 MHz)和<0.1μA的低功率關閉模式，是手持通信設備的理想器件，因此本設計采用此芯片。電路設計，如圖5所示。

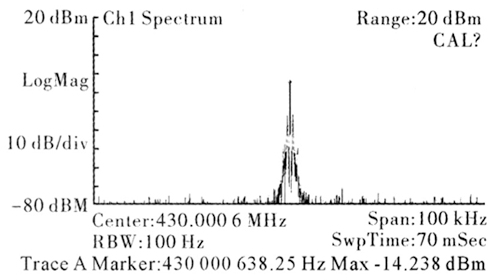

圖5 430MHz載頻處參考雜波

本接收機采用兩次下變頻進行鑒頻，MAX2680為第一次下變頻，產生一個45.05 MHz的中頻信號。／SHDN為開關控制使能端，當為低電平時芯片不工作，當為高電平時芯片正常工作。接收的RF信號范圍為400～450MHz，滿足MAX2680的適用范圍，本振信號L0由鎖相環混頻器產生。理論上，當RF為400 MHz，L0為445 MHz時，混頻的增益為11 dB；而實際測量：當RF為405 MHz，功率為－48 dBm，L0為450.05 MHz，功率為－16 dBm時，輸出IF為45.05 MHz，功率為-54 dBm。滿足后續模塊(鑒頻芯片TA31136對輸入信號的要求)對功率信號的要求。

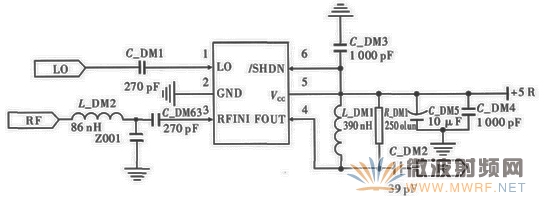

圖6 下變頻混頻器原理圖

(4)鑒頻器的電路設計。

TA31136是一個低電壓操作的FM中頻檢測芯片，它主要適用于無線電話機中。TA31136的工作電壓為1.8～5.5 V，它內部包含了一個輸入中頻信號為10～100 MHz的2ndIF混頻器，一個噪聲檢測電路、一個高增益的限幅中頻放大器和一個陶瓷，中周均可適用的積分鑒頻器，另外該芯片還具有RSSI功能。由于該接收機采用兩次下變頻鑒頻，第二次下變頻和鑒頻均可在TA31136中實現，因此本設計采用該鑒頻芯片，鑒頻器電路設計，如圖7所示。
