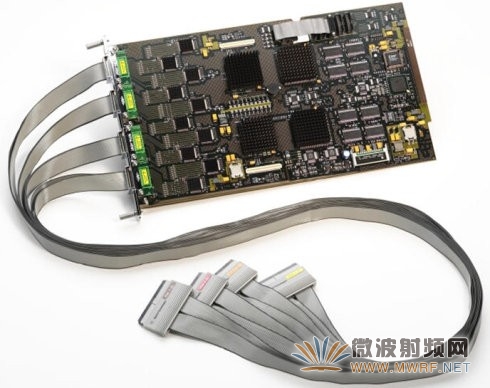

邏輯分析儀是常用的電子儀器之一，主要應用于做數字電路測試，F(xiàn)PGA調試，CPU/DSP調試，數字IQ/IF分析，無線通信/雷達接收機測試等場合。邏輯分析儀由模塊和計算機組成（當然還有探頭），模塊負責數據的觸發，采集和存儲的工作，計算機負責后端的數據顯示，數據處理和分析等工作。圖1是典型的邏輯分析儀模塊圖。

圖1  16950B邏輯分析儀模塊

邏輯分析儀模塊包括如下幾個部分：

1）探頭連線：連接探頭把信號引入到模塊內部；
2）信號調理：信號的放大和對比（和門限電壓對比）；
3）信號采集：由外部時鐘或內部時鐘進行信號的采集；
4）觸發電路：執行信號的模擬和邏輯觸發；
5）內存控制器：管理存儲器。

邏輯分析儀有兩種分析模式：定時模式和狀態模式。

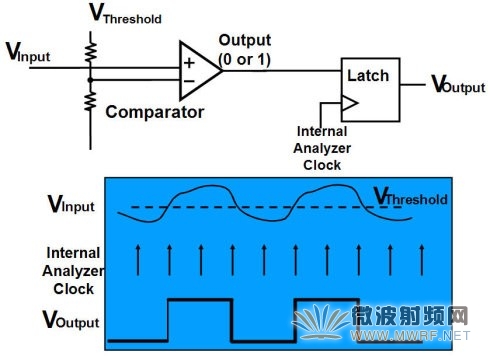

圖2是定時模式的采集原理。定時模式的采集由邏輯分析儀內部時鐘執行，是異步采集，適合于查看多通道信號的時序關系。

圖2  定時模式采集原理

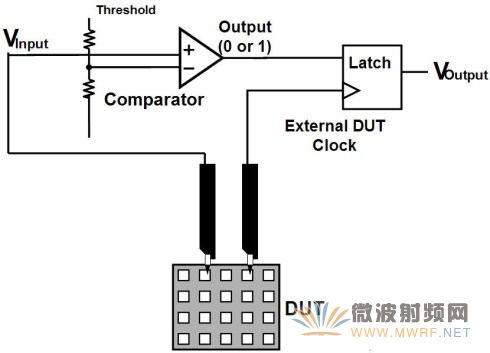

圖3是狀態模式的采集原理。狀態模式的采集由外部輸入時鐘執行，是同步采集，適合于數據捕獲，協議分析和處理器調試等應用。這是邏輯分析儀獨特的能力。

圖3  狀態模式采集原理

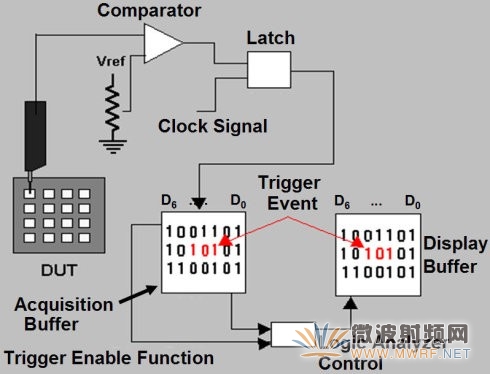

整個邏輯分析儀的結構框圖如圖4所示。

圖4.邏輯分析儀結構框圖
