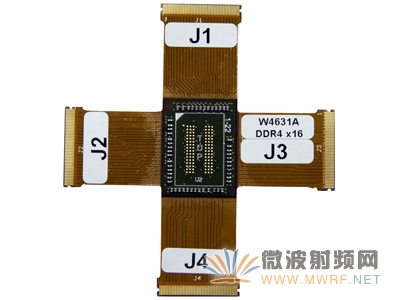

是德科技公司（NYSE：KEYS）日前發布配合邏輯分析儀執行DDR4 x16 DRAM 設計測試的全新球形柵狀陣列（BGA）內插器解決方案。該解決方案能夠快速且精確地捕獲地址、命令和數據信號，以完成設計調試和驗證測量。Keysight W4631A BGA 內插器適用于邏輯分析儀，是全球速度最快的內插器解決方案，搭配Keysight E5849A 探頭可以滿足高速數據DDR4 DRAM 設計探測需求。

隨著產業界高速存儲總線和系統全面轉向數據速率高達3.2 Gb/s 的DDR4,，工程師在開發和測試用于服務器與嵌入式設備等應用的下一代存儲器系統時將面臨嚴峻挑戰，而精確探測和捕獲信號對全新設計調試與驗證的重要性正在日益凸顯。

W4631A 內插器方案通過對DDR4x16調試和驗證工作中至關重要的信號的訪問解決了探測連接問題。W4631A 探頭能夠通過DDR4 96 球轉接卡（包含在BGA探測器中）或可選第三方插座直連DRAM 球，無需預先規劃或重新設計即可用于眾多現有設計，并且以最小的負載效應支持高速DDR4 信號運行和實時采集，能夠最大限度地降低對嵌入式系統設計信號完整性的影響。此內插器解決方案與U4154B 邏輯分析儀系統搭配使用。

Keysight W4631A BGA 內插器支持高達3.2 Gb/s 的數據速率，與U4154B 邏輯分析儀結合能夠執行功能測試。

是德科技副總裁兼示波器和協議事業部總經理David Cipriani 表示：“客戶需要更精確的工具來實現3.2 Gb/s 數據速率和滿足節能要求。全新的內插器解決方案結合是德科技豐富的探頭和邏輯分析儀系統，可以滿足工程師遠高于當前2400 Mb/s的DDR4 x16 數據速率測試需求。”

是德科技DDR x16 測試解決方案的特性包括：

·     B4622B DDR2/3/4 和LPDDR/2/3 協議一致性測試和分析工具套件——提供四款不同軟件工具：兩個功能協議一致性檢測工具，一個物理地址觸發自動設置工具，以及可以通過總線統計信息和地址訪問直方圖視圖提供系統性能概覽的工具。這些工具可以幫助存儲器設計人員提升故障診斷和DDR 設計驗證的效率。

·     B4621B DDR2/3/4 協議解碼器軟件——能夠將捕獲的信號翻譯為易于理解的總線事務（顯示相關的數據猝發），并解碼有效的讀寫命令以包含行地址和列地址以及命令相關的完整數據猝發。B4621B 總線解碼軟件可以借助默認DDR2、DDR3 或DDR4 探測配置或者DDR 設置輔助工具預測關鍵系統屬性輸入，進而加快DDR2、DDR3 或DDR4 總線信號的解碼速度。

·     DDR 眼圖掃描/眼圖查看器——提供獨特的眼圖掃描功能，以便自動定位獨立通道眼圖的時間和電壓采樣點，從而確保最佳的采樣可靠性。DDR 眼圖掃描顯示可以提供總線級信號完整性分析，以提供相同條件下所有掃描信號的質量對比。

·     DDR 設置輔助工具——通過一系列簡短問題和下拉菜單引導用戶，以協助用戶調整DDR2/3/4/ 或LPDDR2/3/4狀態模式測量設置參數。

·     DDR 配置生成工具——DDR 設置輔助和眼圖查看器軟件包新增工具，支持工程師根據DDR/LPDDR 測試設置中的自定義探測解決方案確定管腳定義和布局信息，然后根據自定義探測器的布局信息生成XML 配置文件。

·     U4154B 邏輯分析模塊，提供4 Gb/s 狀態速度和2.5 GHz 觸發序列速度以及全面的功能，可以支持工程師可靠地觸發并捕獲高達3.2 Gb/s 的DDR4 信號。結合全新DDR4 x16 探測解決方案、B4621B 解碼器和B4622B 一致性測試軟件工具套件，U4154B 模塊可以提供全面的功能，滿足存儲器系統集成測試要求。

·     Keysight E5849A 高速數據ZIF 電纜與W4631A 內插器解決方案配合使用再通過U4201A 160針電纜連接到U4154B邏輯分析儀模塊。

Keysight DDR4 x16 DRAM 探測解決方案現已開始訂購。
