派更半導體公司推出的UltraCMOS® SP6T、SP8T和SP12T開關專為新一代測試與測量設備打造，
可提供業界領先的高性能與靈活性

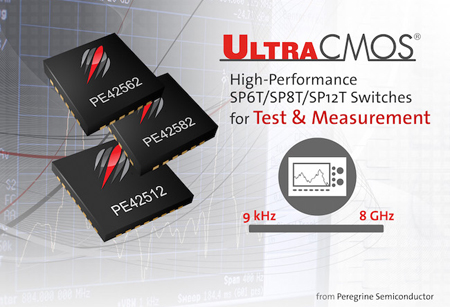

RF SOI（射頻絕緣體上硅）的發明者及先進射頻解決方案的先驅派更（Peregrine）半導體公司推出UltraCMOS® PE42562、PE42582和PE42512高擲數射頻開關。經過優化的SP6T、SP8T和SP12T吸收式開關旨在滿足下一代測試和測量儀器的需求，寬頻范圍可達9kHz~8GHz，并配有一個用于清除雜散的外部Vss引腳。派更半導體推出的全新高擲數射頻開關具有低插入損耗、高隔離度、一流線性度，及快速開關時間與安定時間等特征，擁有業內領先的高擲數配置性能規格與靈活性。UltraCMOS PE42562、PE42582和PE42512是濾波器組切換及信號發射/接收（T/R）路徑切換等測試與測量應用程序的理想選擇。

派更半導體公司全球銷售副總裁Colin Hunt表示：“派更半導體推出的全新SP6T、SP8T和SP12T開關實現了無可比擬的高擲數配置靈活性與高性能。基于較寬的頻段范圍及外接VSS腳，我們的團隊對PE42562、PE42582和PE42512進行了優化，使其能夠滿足測試與測量市場的獨特需求。測試與測量工程師們可借助這些高擲數開關，使自己的設計兼具高性能、可靠性與靈活性。”

這些高擲數開關產品具有一種先進的功能，即鏡像端口選擇功能，可通過單一控制總線實現射頻路徑同步選擇。在雙開關配置中，可使用兩只高擲數開關，而無需使用多只單刀雙擲（SPDT）開關。只需將一只開關的邏輯選擇（LS）腳接地，第二只開關的LS腳“留空”，即可激活鏡像端口選擇功能。這一簡化布局（一個邏輯控制信號同時發送至兩只開關）可大大節省電路板空間和布局時間。了解鏡像端口選擇功能的更多信息，請登陸派更半導體公司網站下載“應用說明68：雙開關配置中的同步路徑選擇”（Application Note 68: Simultaneous Path Selection in a Dual-switch Configuration）。

產品特性、封裝、價格及供貨

UltraCMOS PE42562（SP6T）、PE42582（SP8T）及PE42512（SP12T）開關適用于測試與測量應用程序，可覆蓋9 kHz至8 GHz的頻段范圍。這些吸收性開關配有一個用于清除雜散的外部Vss引腳。這些高度靈活的開關在整個頻段范圍內都具有極高的端口間隔離度及較低的插入損耗。每只高擲數開關的高線性度可達60 dBm IIP3，連續波（CW）功率處理能力高達33 dBm，快速開關時間僅為200納秒以內，并可實現快速的安定時間。

PE42562和PE42582均采用24引腳4x4 mm QFN封裝，PE42512則采用32引腳5x5 mm QFN封裝。樣片與評估工具現已上市，量產零件將于3月底上市。訂購1萬片的價格為每只PE42562（SP6T）開關4.99美元，每只PE42582（SP8T）開關5.87美元，每只PE42512（SP12T）開關10.28美元。
