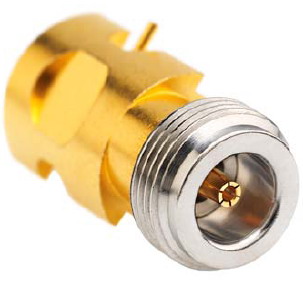

HUBER+SUHNER® –目前推出全新的射頻功率開關系列產品，它巧妙的結構使得用戶可以輕松地實現機械控制式的信道切換。其中，N型和TNC型的開關連接器已經成功地應用在了一些通訊設備中。經過不斷地開發和完善，如今已經形成了一套完整的產品系列，并正在工業和軍用領域拓展它的應用。

設計師把“即插即用”的理念融進了該產品的設計中，信道間的互相切換因此變得非常簡單。射頻功率開關完全滿足高功率條件下的應用要求，可用來代替電子控制式射頻繼電器，而且所用的PCB布局精簡、體積小巧，圓形外殼，利于設備腔體的屏蔽，支持機械手拾放操作，另外還可以替代RF繼電器、所需部件更少、設計緊湊、無須電子控制、而且它的安裝、操作和維護也都相當方便，

所有這些都幫助用戶削減了成本。

完整的產品序列

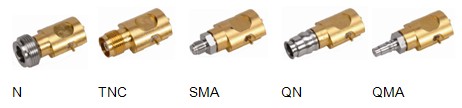

“即插即用”的理念被引用在 QN, QMA, N, TNC和SMA的界面中。所有的產品都提供針腳右置和針腳左置兩種類型。

射頻功率開關的工作原理:

HUBER+SUHNER的射頻功率開關使用機械控制式信道切換，它的主要工作原理如下所示：

原始的信道:

當連接器界面處于斷路狀態(沒有連接)，信號沿著中心導體和旁置的針腳傳播。信號通道如下圖中紅色線條所示。

切換后的信道:

當接上連接器后，信號不再通過旁置的針腳，轉而沿著界面內導體一直傳播。信號通道如下圖中紅色線條所示。

HUBER+SUHNER射頻功率開關的應用領域非常廣泛。用戶可以根據便攜式設備使用場合，自由切換連接不同類型的天線以獲得合適的信號。

除了這些應用之外，HUBER+SUHNER的射頻功率開關還可以用于某些測試場合。在設備正常工作期間，設備中的信號通過功率開關傳輸?shù)教炀€或者網絡中；當遇到測試、校準或者設備維護等情況時，可以通過該開關切換到測試系統中。

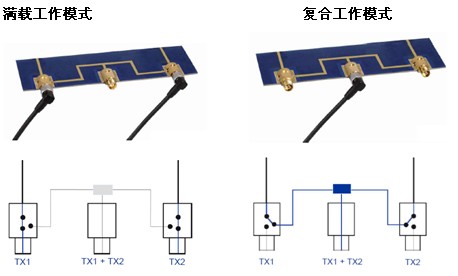

在移動通訊領域，射頻功率開關最主要用于通訊容量的控制和基站信號的復合。與之前相比，移動無線基站能夠?qū)⑿盘柊l(fā)射得更遠并且效率更高。這種方法減少了所需基站的數量，有助于降低網絡成本。在通訊比較繁忙的區域，如市區，基站以滿載模式工作；在通訊相對空閑的區域應用時，比如農村地區，基站以復合模式工作。原理如下所示：

除了標準的PCB安裝的形式外，HUBER+SUHNER也提供轉接器形式的射頻功率開關。下圖所示是一個比較典型的例子。

1、前端接口是N型界面。當它被接通時，信號從該接口中傳輸；

2、后端和側端采用TNC的接口，取代了標準的針腳； 采用穿墻安裝的方式，取代了PCB的安裝方式。

3、采用穿墻安裝的方式，取代了PCB的安裝方式。
