數字IQ調制憑借高數據速率以及易于實現等優勢，廣泛應用于無線通信系統。與傳統的模擬調制不同，數字調制采用了新穎的IQ調制架構，以0、1比特流為調制信號。簡單地講，數字調制的過程就是將原始數據比特流按照一定的規則映射至IQ坐標系的過程。映射完成后將得到數字I和Q信號，再分別由DAC轉換為模擬I和Q信號，最后經IQ調制器上變頻至射頻頻段。

起初接觸數字調制的時候，不知道如何理解IQ信號，疑惑比較多。經過長時間的實踐和思考，略有心得體會，整理下來供大家參考。因涉及的內容較多，本文主要介紹數字IQ調制的基本理論。

無論是模擬調制，還是數字調制，都是采用調制信號去控制載波信號的三要素：幅度、頻率和相位，分別稱為調幅、調頻和調相。模擬調制稱為AM、FM和PM，而數字調制稱為ASK、FSK和PSK。數字調制中還有一種調制方式同時包含幅度和相位調制，稱為QAM調制(正交幅度調制)。下面將逐一介紹。

1. ASK (Amplitude Shift Keying)

ASK稱為幅移鍵控，只對載波作幅度調制，通常指二進制幅移鍵控2ASK。2ASK在IQ 坐標系上只有兩個星座點，理論上，只要不改變載波相位和頻率，星座點的位置可以隨意設置。但是為了方便，通常將符號映射至I坐標軸，如圖1所示。一個bit可以表征“0” 和“1” 兩個狀態，狀態“0” 對應幅度A1，狀態“1” 對應幅度A2。

圖1. 2ASK調制映射星座圖

類似于模擬AM調制，ASK也具有調制深度的概念，調制深度定義為

當2ASK的調制深度為100%時，只有比特“1”有信號，比特“0”沒有信號，所以稱為On-Off Keying，簡稱為OOK調制。OOK是一種特殊的ASK調制，調制后的波形為射頻脈沖信號。

圖2給出了當調制源為pattern "1001110001101"時，OOK調制之后產生的波形。其中上半圖為采用Rectangular filter對應的波形，脈沖波形很完美；下半圖為采用Raised Cosine filter時的波形，由于該濾波器具有陡峭的滾降特性，抑制了脈沖信號的高頻邊帶，所以脈沖波形的邊沿變得很緩。因此，如果采用OOK方式產生射頻脈沖串，一定要采用Rectangular filter。

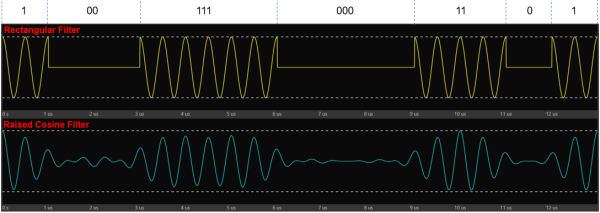

圖2. OOK調制生成射頻脈沖信號(pattern "1001110001101")

2. FSK (Frequency Shift Keying)

FSK稱為頻移鍵控，常見的FSK包括2FSK、4FSK、8FSK、16FSK等。FSK一般不提及星座圖，而是將符號映射至頻率軸，圖3以2FSK和4FSK為例，給出了經典的符號映射關系，縱軸為基帶信號頻率相對于FSK Peak Deviation的歸一化值。

圖3. 2FSK和4FSK符號映射方式

FSK是如何實現的呢？以4FSK為例，具有{-1, -1/3, 1/3, 1} 四個歸一化頻率狀態，假設FSK Peak Dev.為3MHz，則四個基帶頻率分別為{-3MHz, -1MHz, 1MHz, 3MHz }。選擇調制源為pattern '00011011'，并設置符號速率為1M Sym./s，則在四個頻點上都將分別持續1us，即每個符號周期內對應的都是一個CW信號。

雖然FSK并不是將符號直接映射至IQ坐標系中，但是FSK調制依然具有I 分量和Q 分量。因為任何一個頻率不為0的基帶信號，在IQ坐標系上的矢量軌跡都是一個圓，這意味著在不同時刻，該信號的I 分量和Q 分量也是變化的。

假設基帶信號頻率為ω₁，則用虛指數形式可以表示為，因此在IQ坐標系上，隨著時間變化的矢量軌跡為一個圓。根據歐拉公式可得

故I=cos(ω₁t)，Q=sin(ω₁t) 。

圖4. 頻率非0時的基帶信號矢量軌跡

圖5給出了上述例子中4FSK調制的I 和Q 波形，因為符號周期為1us，所以對于f₁和f₄，一個符號周期內包含三個周期波形。類似地，對于f₂和f₃，包含一個周期波形。從IQ坐標系的角度看，F(xiàn)SK調制的過程就是沿著軌跡圓作圓周運動的過程，只是基帶頻率越高，運動速度越快。圓周運動過程中，改變的是載波的相位，因此也可以理解為FSK是通過調相間接實現的。

如果符號速率較高，則符號周期較短，F(xiàn)SK調制過程中很有可能出現一個符號周期只包含部分波形的情況，如圖6所示，除了+/-3MHz兩個頻點是一個完整的周期，+/-1MHz兩個頻點只有部分波形。

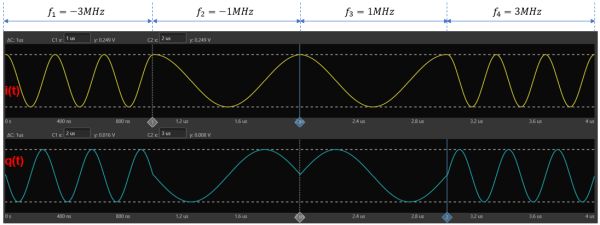

圖5. 4FSK調制的IQ波形(1M Sym./s，3MHz deviation)

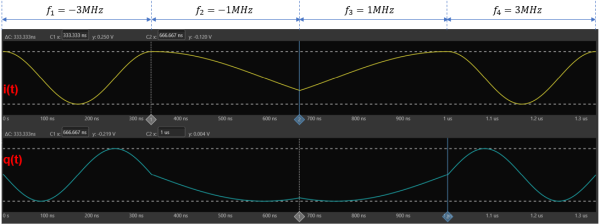

圖6. 4FSK調制的IQ波形(3M Sym./s，3MHz deviation)

3. PSK (Phase Shift Keying)

稱為相移鍵控，是非常主流的數字調制方式，常用的PSK包括BPSK、QPSK、OQPSK、8PSK等。PSK調制是將符號直接映射到IQ坐標系上的，圖7給出了幾組常用的映射方式。

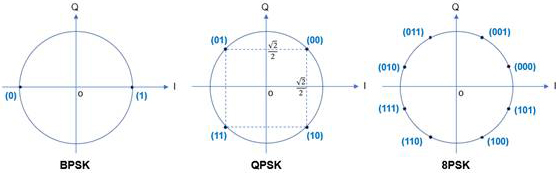

圖7. 常見的BPSK/QPSK/8PSK映射方式

下面以QPSK為例，介紹符號映射的過程，其它PSK調制過程與此類似。假設比特流為“00 01 11 10 01 00 11 10 00 11” 共10個符號，按照圖7的映射方式，可以得到圖8所示的IQ基帶波形及其矢量軌跡圖。

圖中數字1~9表示符號點的跳變軌跡，比如跳頻路徑1是指從符號(00)跳變至(01)的矢量軌跡，跳頻路徑2是從符號(01)跳變至(11)的矢量軌跡。其中跳頻路徑4、6和9會出現I 和Q 同時為0的情況，意味著這一瞬間將沒有信號輸出。這將導致輸出的射頻信號具有較高峰均比PAR，如果要求發射平均功率達到某一水平，高PAR對應的峰值功率將更高，對功率放大器的設計提出了挑戰。

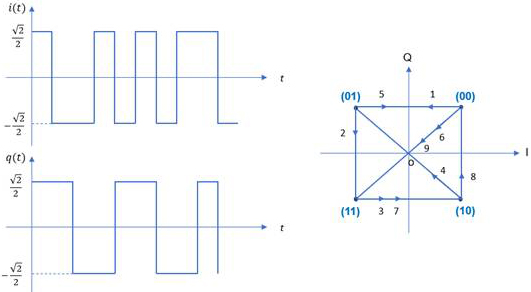

圖8. QPSK調制后得到的基帶IQ波形以及矢量軌跡圖

為了規避這種過零點“行為”，通過將Q路信號延遲半個符號周期，此時I 和Q 不會同時為0，符號跳變時也就繞開了原點，如下圖所示。這種QPSK調制一般稱為Offset QPSK，簡稱為OQPSK；有的文獻稱為staggered QPSK，簡稱為SQPSK。

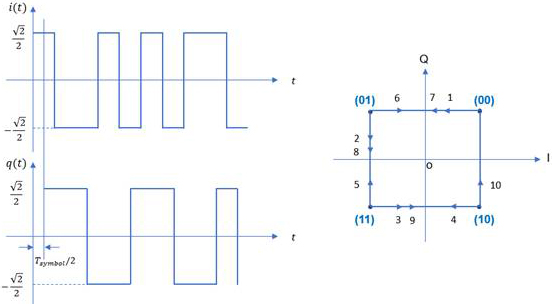

圖9. OQPSK調制后得到的基帶IQ波形以及矢量軌跡圖

4. QAM (Quadrature Amplitude Modulation)

QAM稱為正交幅度調制，屬于高階數字調制，一個符號攜帶多個bit信息，比如16/32/64/128 /256/512/1024 QAM等，在移動通信中較為常用。前面介紹的PSK調制并不會改變載波的振幅，只是改變其相位，而QAM調制相當于調幅和調相結合的調制方式，不僅會改變載波振幅，還會改變其相位。

圖10以16QAM調制為例，給出了常用的映射星座圖，具有16個星座點，因此一個符號攜帶4 bits信息。16QAM調制的I 和Q 路信號為4電平信號，作為示例，圖11給出了pattern為“0100 0101 0011 1100 0000 0010 1001 1100” 對應的16QAM調制的基帶IQ信號波形。

圖10. 常用的16QAM映射星座圖

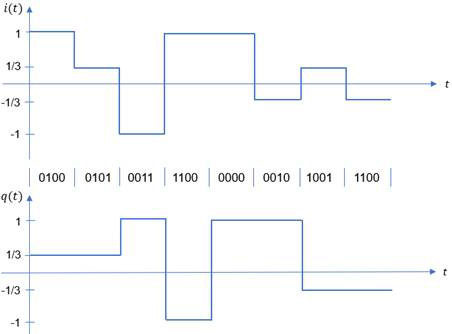

圖11. 16QAM調制的IQ基帶波形(“01000101001111000000001010011100”)

IQ坐標系上映射星座點的I 和Q 決定了載波信號的振幅，而不是包絡(有效值)。為了便于證明，下面使用IQ調制的方式產生一個與載波同頻的CW信號，對應的I 和Q 分量為一個常數，假設取圖12所示的映射點，。經過圖13所示的IQ調制器上變頻后得到射頻信號s(t)為

圖12. 選擇此映射點用于產生與載波同頻的射頻信號

可見，射頻信號是振幅為1的連續波信號，因此定義了載波信號的振幅。

圖13. IQ Modulator架構示意圖

根據16QAM的星座圖可知，任意兩個符號之間都有可能存在跳變，而每個符號映射點對應的矢量模值可能不同，相位也可能不同，因此QAM調制會導致載波的振幅發生變化，同時相位也發生變化。

以上簡單介紹了常見的幾種通用數字調制方式，有時由于系統需要，要求的調制方式比較特殊，這種情況下可以自定義數字調制。自定義數字調制其實就是根據要求自定義星座圖，然后按照映射規則實現符號映射，從而完成調制。通常標準測試設備AWG或者VSG都允許用戶自定義數字調制，并提供相應的操作界面，圖14是Tek一款AWG自定義數字調制的界面，可以直接調整IQ坐標。

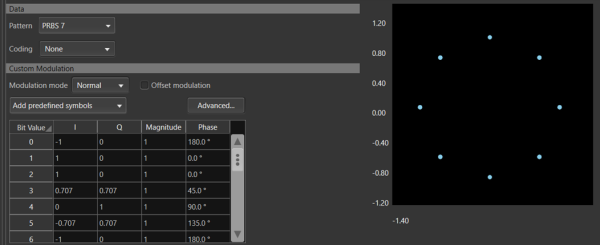

圖14. 自定義星座點的坐標

小結

本文重點介紹了ASK、FSK、PSK及QAM等數字調制方式的相關理論知識，由于PSK和QAM調制包含了很多種類，文中只是選取了其中幾種典型的調制方式為例進行了說明。另外，對于PSK和QAM調制，為了防止碼間干擾(ISI) 及限制信號帶寬，一般都會采用Pulse Shaping Filter對數字IQ信號進行濾波。關于Pulse Shaping Filter的內容將在后續的系列文章中介紹。
