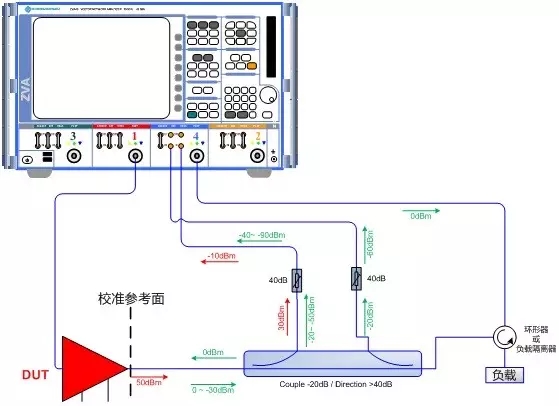

以DUT是100W（50dBm）放大器的熱駐波測試為例

• 耦合器的耦合度20dB，衰減器40dB，

  • 參數選取規則是 DUT輸出功率 - 總損耗= -10dBm

• 環形器和負載是為了避免大功率信號進入PORT4 （<-10dBm），可以用帶負載的隔離器代替，隔離度大于70dB(可以串聯)

注意上述功率計算，確保安全...

PORT1和PORT4的頻率差可設置為1M或2MHz；

PORT1輸出的信號（紅色）使DUT正常工作；

PORT4輸出信號及反射的信號（綠色）是駐波測試，S44；

網絡分析儀的IFBW<=100Hz；

在Mode - Port Configure 中設置PORT1和PORT4的頻率（相差1M）和功率（0dBm）。

校準：

• 連接DUT之前，需進行校準；

• PORT4單端口OSM校準（Open,Short, Match），如果是波導，則是Short, offset Short（λ/4），Match；

• 校準參考面是定向耦合器與DUT連接端口

測量：讀取S44，即為DUT的熱駐波
