GPS產業的發展和重要性與日俱增，隨之而來的是對GPS接收機的測試要求越來越嚴格，從而準確評估產品的性能。

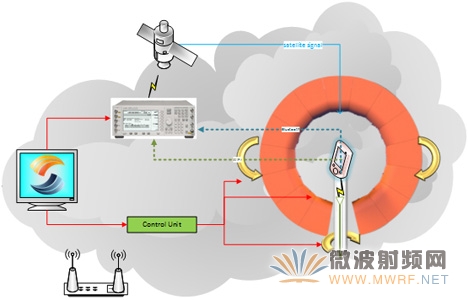

GPS測試原理圖

GPS測試需要在電磁屏蔽室中進行測試，使用E4438C\N5182B矢量信號源模擬衛星發射信號，采用為多探頭測試系統，全向掃描在不同位置GPS接收機接收GPS信號的強弱，為了保證手機和電腦進行有效的通訊，需要通過無線路由器將電腦和手機連接到同一個局域網中（通過WIFI進行測試）。本方案提供以下五種測試模式供客戶選擇：

1、Multi Satellites（多星靈敏度測試）

信號源模擬八顆衛星信號，以固定功率發射。采集手機從不同方向上接收這個GPS信號的情況，得到手機各個方向上接收GPS信號能力情況。在手機接收信號最強的方向上，將信號源的功率往下打，找到手機能夠定位的臨界點功率。根據得到的臨界點功率和手機各方向接收信號能力的對比可以計算出手機的GPS靈敏度和3D方向圖。

2、Multi Satellites Estimate（多星預估測試）

假定手機在一定收到的GPS信號達到一定的閾值之后即可實現定位。信號源模擬八顆衛星信號，以固定功率發射。根據手機在各個方向上接收到的GPS CN0情況估算出手機的GPS靈敏度和3D方向圖。

3、Single Satellites Estimate（單星預估測試）

算法與多星預估類似。單星預估模擬的是一顆星的信號進行測試。并調整信號源功率使有效讀數均在信號的線性范圍內。使該讀數更能反映該點接收信號的能力情況。最后根據各個方向單星接收到的CN0值計算手機接收GPS信號的靈敏度和3D方向圖。

4、CN0 Measurement（單星CN0測試）

相對于Single Satellites，本模式不需要檢測當前點結果是否在線性區域，測試結果是信號功率為-130dB時的CN0的算術平均值。

5、MSCN0 Measurement（多星CN0測試）

掃描結束得到接收機各個方向上接收GPS信號能力情況后，找出不在線性區域內的點和NAN進行復測，直至所有的點均在線性區域，之后計算出CN0的算術平均值。

各種模式對比：

· 多星靈敏度測試是手機靈敏度的標準測法，然而尋找靈敏度臨界點一步在精度要求較高的場合耗時較長。這種方法是標準可靠的方法。

· 多星預估測試模式省去了尋找靈敏度一步，測試時間短，只要保證手機上報的CN0數據準確，測試結果與手機的實際值接近。測試非常穩定，適合于天線廠進行橫向?qū)Ρ葴y試。

· 單星預估測試模式相對多星預估測試模式測試時間會長，因?yàn)閱涡穷A(yù)估模式需要所有點的結果均在線性區域內。更能反映手機接收信號能力強弱。測試非常穩定，適合于天線廠進行橫向?qū)Ρ葴y試。

各種模式下GPS測試穩定性對比

以上方法和數據基于深圳市新益技術有限公司提供的多探頭測試系統以及GPS測試軟件。為提供一種能夠真實、準確反映GPS接收機在實際運用中性能的解決方案，新益技術在GPS測試的研發上投入大量人力物力，經過大量實驗、反復驗證后得出了一個能夠重復執行并精確測量的GPS測試解決方案，該方案提供四種測試模式供客戶選擇，可顯示手機GPS信號強弱的分布情況及方向圖。
