該圖顯示了不同ACLR限值在整個頻帶放大器可實現的載波功率。同時展示了晶體管技術的可擴展特性，該放大器功率為額定功率的兩倍，相同的ACLR會產生雙倍的載波功率。

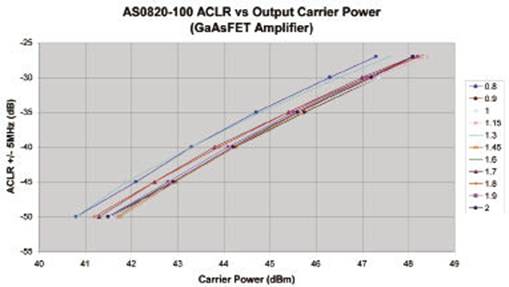

圖9表示W(wǎng)CDMA ACLR與GaAsFET放大器載波功率特性。該放大器頻率覆蓋范圍0.8GHz~2.0GHz，額定功率為100W P1dB。例如ACLR為-45dB時，放大器在0.8GHz（藍色曲線，帶圓點標記）時提供的功率超過42dBm，在2.0GHz（深藍色曲線，帶圓點標記）時稍低于43dBm。

圖9 WCDMA ACLR與GaAsFET放大器載波功率特性

GaAsFET家庭專用（圖9特征）另一個重要的通信測試放大器型號為AS0728-180，是一個700MHz~2800MHz 180W P1dB放大器，可覆蓋目前所有移動電話頻帶（728MHz ~ 2690MHz）。

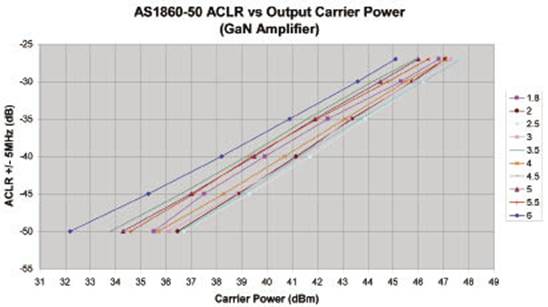

圖10展示了WCDMA ACLR與GaN放大器載波功率特性。該放大器頻率覆蓋范圍1.8GHz~6.0GHz，額定功率為50W P1dB。例如ACLR為-45dB時，放大器在1.8GHz（淡紫色曲線，帶方形標記）時提供的功率為37.5dBm，在6.0GHz（深藍色曲線，帶鉆石形標記）時則稍高于34dBm。

圖10 WCDMA ACLR與GaN放大器載波功率特性

總結

本文討論了3G和4G移動電話調制方案所涉及的關鍵概念與發射波形特征。并引入GaAsFET/GaN功率放大器的ACLR屬性和可擴展性概念，以支持任何特定的移動電話傳輸應用選擇適當?shù)墓β蕼y試放大器。

來源：MILMEGA公司

Broadband Class A amplifiers in Communications Test Applications
