2.1.4　PPDU的形成　

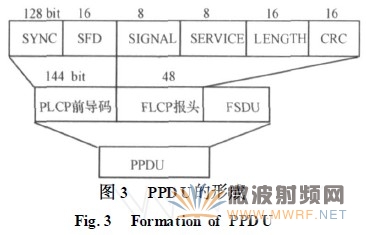

PPDU(PLCPProtocolDataUnit)，被稱為PLCP子層協議數據單元。它是將PSDU按照特定的幀格式進行數據封裝后的數據包，具體說來就是在PSDU前面再加上PLCP前導碼和PLCP報頭，見圖3.PPDU是最終將經由物理介質發送出去的數據封裝。

2.2、PPDU格式

幀格式[7]的修改全部由PC的軟件(WinIQsim或SignalStudio)實現，PC傳輸給信號源的I/Q波形文件已確定了幀格式。軟件中主要是使MPDU滿足芯片要求，而PPDU則自動生成的，所以這里只介紹PPDU格式。

整個PLCP前導碼和報頭采用1Mbit/sDBPSK調制進行發射，發送的數據均采用反饋加擾器加擾。SYNC字段由128個加擾的“1”組成，被用來和接收方進行必要的同步操作；SFD被用以指示依賴與PHY的參數在PLCP前導碼中的開始；Signal字段指示發送(和接收)MPDU應采用的調制速率；Service字段為預留字段；Length字段用以指示發送MPDU所需的微秒數；CRC-16字段根據CCITTCRC-16規范計算出Signal、Service和Length字段的CRC校驗碼并一同發送，完成幀檢驗序列保護。

2.3、MPDU

MPDU通常包括3個部分，見圖3.
①MAC幀頭，包括幀控制、持續時間、地址及序列控制信息；
②可變長度的整體，包含基于幀類型的特定信息；
③幀檢驗序列(FCS)，包含IEEE32bit的循環冗余碼(CRC)。

2.4、幀控制字段的結構

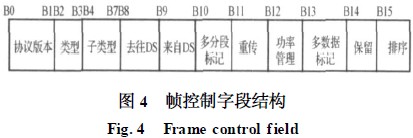

幀控制字段雖然只有16個字節，但卻包含了用于解釋幀其他部分的全部信息，見圖4.

1)協議版本：當前總是0，其余為保留值，不為0則丟棄；　　
2)類型和子類型：這2個字段共同標識幀的類型和功能。802.11中總包含3種幀：控制幀、數據幀和管理幀。每種幀類型又分為幾種子類型。幾種常用的幀類型見表1.　　
3)去往DS和來自DS字段：輔助確定幀的最終傳輸地址；　　
4)多分段標記：代表數據超過2312字節，將被分成多個數據包傳送；　　
5)重傳字段：識別當前幀是否為1個數據幀的重傳拷貝；　　
6)功率管理字段：代表STA的節能狀態；　　
7)多數據標記字段：代表STA有更多的數據需要發送；　　
8)排序字段：代表當前幀是數據幀，并按照有嚴格序列要求的幀類型發送數據；　　
9)持續時間/ID字段：記錄了數據的持續時間數，該時間數將被用來使其他STA更新自己的矢量網絡分配。

2.5、MAC幀格式

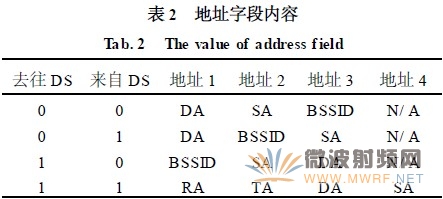

MAC幀格式中有4個地址字段，這些字段用于指示基本服務集標識(BSSID)、目的地址(DA)、源地址(SA)、發送站地址(TA)和接收站地址(RA)。某些幀可能不包括某些地址字段。其中數據幀的地址字段內容取決于去往DS和來自DS的2個字段的值，見表2。
