我們可以使用Math自定義數學函數功能來進行SLL測試。在Math里進行關聯處理。

 （7）

其中，理想IQ波形ref(t)已經由89601的數字解調器得出來，我們就不需要再用Matlab等工具編輯產生了。conj是共軛函數。在Math里，輸入具體關聯函數如下：

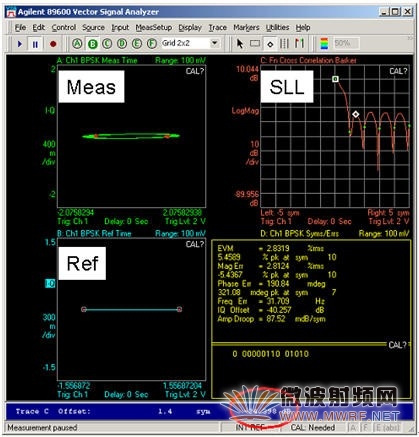

得出SLL的測量結果如圖8所示，得出SLL為－24dB。

圖8：巴克碼雷達SLL測量結果

總結

從上面的兩種典型脈沖壓縮雷達信號測量分析中，我們可以看出Infiniium矢量示波器或寬帶雷達分析儀能夠進行雷達信號的矢量分析。

89601本身已經有各種功能進行雷達信號的測量和分析，比如：頻譜，相位，I/Q星座圖等，如果打開數字解調器功能，分析功能將更多，比如：EVM，解碼，得出理想波形等；如果我們再利用89601的自定義數學函數功能，可以把89601的功能擴展，比如做誤差分析，SLL分析等。

Infiniium矢量示波器或寬帶雷達分析儀因為利用了實時示波器的捕獲和采集功能，可以直接測試分析基帶，中頻，射頻/微波信號，而且分析帶寬非常高，最高到13GHz。另外，使用示波器的高阻有源探頭，還可以支持在線測試，在不影響系統的運行條件下進行在線測量和分析。

作者：安捷倫科技專家 孫燈亮
