3.高密度調制

802.11ac規定OFDM模式采用256QAM調制方式。256QAM調制密度是過去WLAN標準最高密度調制方式64QAM的四倍。高速率傳輸所需傳輸信號質量高于以前WLAN調制編碼方案。表4列出各種802.11ac調制方式的誤差向量幅度(EVM)或接收星座圖誤差(RCE)要求。無論信號帶寬多大，這種要求都是一樣的。

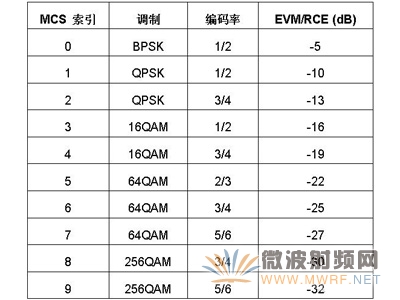

表4：802.11ac的EVM要求。

如圖7所示，EVM特性受相位、頻率和幅度誤差影響。高階調制、多點定義星座圖，意味著不同符號的信號振幅存在很大差別。采用高階調制時，信號所受非線性和相位噪聲等影響會變得更加突出[8]。

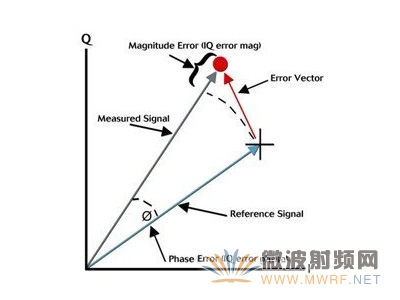

圖7：可視EVM。

為了精確測量802.11ac信號，測試設備的殘留EVM必須顯著優于表4所示的最低EVM要求(即-32dB，256QAM)，否則會影響產量。這要求相對于測試過去的WLAN標準，802.11ac測試設備必須具有更加出色的相位噪聲和線性特性。

Aeroflex基于PXI 3000系列的WLAN測試解決方案優異的EVM特性，可以輕松滿足802.11ac要求。如表5所示，這些數值反映了發射機和接收機未采用均衡情況下(即人工生成較低測量值)的殘留EVM。

表5：Aeroflex PXI 3000平臺WLAN測試典型殘留EVM/RCE特性。測試結果包括接收機和發射機殘留EVM/RCE。無均衡。

4.測試速度

生產測試速度和產量是兩個最重要的生產指標。802.11ac是目前增加的一種測試設備，對于生產WLAN保持可接受的低價位，以及在消費電子設備中的普及具有重要意義。802.11ac的價位必須與過去WLAN標準的價位相當。因此，802.11ac測試設備在高速校準和驗證設備和組件，同時保證精度和可靠性的基礎上，達到可觀的產量是十分重要的。
Aeroflex 3000系列PXI模塊化RF測試平臺滿足測試速度和重復性要求。這是通過產品大量創新設計實現的，包括快速準確的硬件切換、優化軟件架構、流水線技術，以及測試序列化進一步提高設備利用率。表6舉例說明802.11ac采用Aeroflex PXI 3000系列的測量時間。

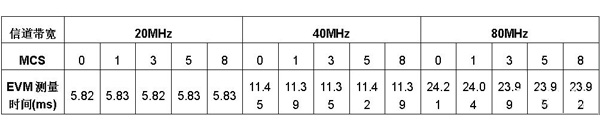

表6：測量時間包括捕獲、傳輸和分析。每項測試分析16個符號。測試結果是重復25次的平均值。

本文小結

802.11ac是IEEE最新的WLAN標準化工作，通過增加帶寬、空分碼流數量及采用先進的數字調制技術，數據速率提高6倍。這項工作定位于802.11n的推廣，在2015年有望成為主流標準，預計全球設備出貨量將達到10億[9]。這對設備測試和測量提出了嚴峻挑戰，特別是生產測試。目前，已確定了802.11ac生產環境面臨的四種主要測試挑戰：寬帶寬、MIMO、高密度調制和測試速度。

Aeroflex為優化生產測試提供完整的WLAN解決方案。高性能、低成本PXI 3000一直享有卓著聲譽，為全球許多WLAN設備和RF組件制造商廣泛采用。我們的軟件基于通用PXI硬件模塊定義解決方案，有助于滿足涵蓋各種無線標準的測試需求。利用軟件選件，不僅可在同一平臺上進行WLAN測試，而且支持多標準測試。

作者：艾法斯公司
