示波器是形象地顯示信號幅度隨時間變化的波形顯示儀器，是一種綜合的信號特性測試儀，是電子測量儀器的基本種類.

示波器主要由示波管、(Y軸)垂直放大器、掃描(鋸齒波)信號發生器、(X軸)水平放大器及電源等部分組成，其結構框圖如圖6所示。

1．示波管是示波器的核心部件，它主要包括電子槍、偏轉板和熒光屏等幾個部分，如圖5所示。示波管的電子槍包括燈絲、陰極、控制柵、第一陽極和第二陽極。陰極被燈絲加熱時發射大量電子，電子穿過控制柵后被第一陽極和第二陽極加速和聚焦，所以電子槍的作用是產生一束極細的高速電子射線。由于兩對平行的偏轉板上加有隨時間變化的電壓，高速電子射線經過偏轉板時就會在電場力的作用下發生偏轉，偏轉距離與偏轉板上所加的電壓成正比，最后電壓射線高速撞在涂有熒光劑的屏幕上，產生可見的光點。

2．掃描信號發生器產生一個與時間成線性關系的周期性鋸齒波電壓(又稱為掃描電壓)，經過X軸放大器放大以后，再加在示波管水平偏轉板上，X軸放大器也帶有衰減器，其作用于Y軸所帶衰減器相同。這部分也稱為X通道或掃描時基部分。

3，y軸放大器把被測信號電壓放大到足夠的幅度，然后加在示波管的垂直偏轉板上。Y軸放大器還帶有衰減器，用來調節垂直幅度，確保顯示圖形的垂直幅度適當或進行定量測量。這部分也稱為y通道。

示波器的結構

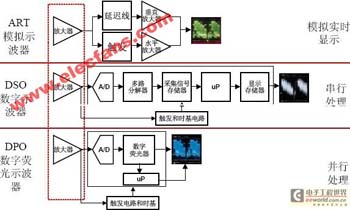

示波器的類型

模擬示波器

模擬數字混合示波器

數字示波器

數字熒光示波器

取樣示波器

示波器的用途：

電壓表，電流表，功率計

頻率計，相位計

脈沖特性，阻尼振蕩

示波器的應用：

電子，電力，電工

壓力，振動，聲，光，熱，磁
