Darren McCarthy,泰克公司
設計和采樣無線系統,以便能夠用于世界不同地區,帶來了一個重大挑戰。如果大家能夠就使用的頻率、調制類型、功率電平和帶寬達成一致,結果不是很好嗎?遺憾的是,這們生活的世界并不是這樣的,無線電法規在不同地區之間變化很大,特別是沒有牌照的無線電控制和遙測應用使用的部分頻率。
對某些應用來說,在2.4 GHz上運行的標準化無線電 (如藍牙、ZigBee或Wi-Fi)可以幾乎用于世界上任何地方。但是,對其它應用來說,改進大樓穿透力、降低干擾、減少低頻無線電的能耗可能是更好的選擇。在這種情況下,設計人員的任務是優化和檢驗無線電集成電路,這些集成電路用于相同應用,但用于不同地區。
本文考察了嵌入式無線電集成電路和模塊技術,這些技術非常靈活,可以優化用于北美和歐洲地區。這些無線電集成電路和模塊一般擁有數十個設置寄存器,實現了這種靈活性。為了滿足不同市場要求,包括功率、頻率和占用帶寬,工程師必須能夠檢驗無線電的RF運行,確認發送到無線電的命令和數據是正確的。
過去,這是一項很難的任務,因為需要關聯無線電發射機的RF輸出,同時讀取控制信號,包括能夠觸發和解碼SPI和其它總線,以及測量吸收電流、電源電壓及其它模擬信號和數字信號。一般來說,這需要結合使用示波器和頻譜分析儀進行測量,然后手動關聯捕獲的信號。最近,泰克推出業內第一個、也是唯一一個商用混合域示波器(MDO),把示波器和頻譜分析儀融合在一臺儀器中。在本文中,我們將說明可以怎樣使用這一儀器,促進北美和歐洲地區的無線電集成電路優化。
了解法規
在大樓中傳播信號時,900 MHz范圍內的無線電集成電路的效率要高于2.4 GHz頻段的集成電路。這些集成電路可以用于世界上大部分地區,可以靈活地進行不同配置,滿足當?shù)胤ㄒ?guī)。首先,應清楚地了解您針對的不同地區允許使用哪些頻段。
在歐洲大部分地區,沒有牌照的無線電系統允許在868 MHz范圍內工作,擁有足夠的功率,在某些國家和頻段中可以以25 mW或更高的發射機功率涵蓋大樓內幾百英尺的范圍。這些系統還必須擁有有限的占用帶寬,因為法規中提供的頻譜段相對較窄。
相比之下,在北美,915 MHz周圍沒有牌照的頻譜分配范圍相對較大(902 - 928 MHz)。但是,為了以幾分之一毫秒以上的功率發送,信號必須擴散到至少500 kHz的頻譜中,進一步限制了峰值功率。北美市場允許選擇窄帶低功率應用,或900 MHz頻譜中較高功率的寬帶應用。還可以采用跳頻,但這要求的軟件一般要比寬帶(數字)調制復雜得多。盡管使用帶寬較寬的信號有某些劣勢,但它可以提供更高的數據吞吐量。與北美允許的窄帶信號中低得多的功率電平相比,更寬的帶寬及更高的發射機功率可以用于更長的量程。
我們選擇使用MRF89XAM8A模塊上的Microchip Technologies MRF89XA IC,來闡述部分集成問題及確認正確運行所需的測試。除在工作模式上靈活性大以外,這種集成電路的接收機能耗低,適合用于電池供電的應用。為方便起見,我們使用為868 MHz頻段優化的同一模塊,但北美需要的元件一般會略有不同。
在儀器一側,我們使用泰克MDO4104-6混合域示波器。它能夠同時顯示直到1 GHz帶寬的多個模擬信號、16個數字波形(包括數字數據解碼)以及高達6 GHz的RF信號。所有這些信號都可以時間相關,顯示控制信號和模擬信號對RF時域和頻域的影響。
為了演示需要測量的信號,以保證兩種發射機模式正確運行,我們使用Microchip Explorer 16演示電路板,控制無線電模塊,允許連接示波器。圖1說明了使用的設置。

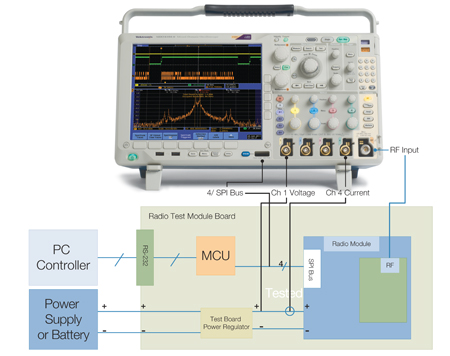

圖1 – 被測器件(Microchip MRF89XA模塊)和混合域示波器之間的測試連接。
性能設置和測量
對歐洲大部分地區來說,在868 MHz頻段中,允許最高25 mW的功率,帶寬一般為100 kHz (視特定子頻段而定)。對這一系統,把它設置成以每秒5 kb速率發送FSK (頻移鍵控),標稱偏差為33 kHz。圖2中的橙色條顯示了前置碼部分傳輸期間捕獲的這個信號的頻譜約為4ms,以及同一時間刻度上多條時域曲線。Spectrum Time通過把窗口整形因數除以解析帶寬(RBW)確定。在這個實例中,Kaiser Window函數及2.23的整形因數和550 Hz RBW要求的采集時間約為4 ms。頻域畫面中還顯示了總功率和占用帶寬測量數據。

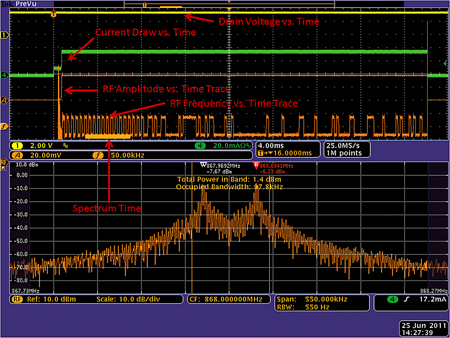

圖2 – 時域和頻域視圖和測量(注意注釋)
在前置碼期間測得的占用帶寬為98 kHz,滿足這個FSK信號的技術規范。1.4 dBm的輸出功率(剛剛大于1 mW)低于目標,但在國家法規允許時,通過使用匹配更好的高增益天線或簡單的功放器,可以簡便提高到25 mW或以上。在屏幕上半部分,綠色曲線(曲線4)是模塊吸收的電流。黃色曲線(曲線1)顯示了為模塊提供的電壓。曲線A是RF信號的幅度。注意在集成電路啟動時,電流剛開始時上升了幾mA。只有在電流達到整整40 mA時,我們才能看到RF信號。
頻率隨時間變化曲線用橙色曲線“f”表示,顯示了每格50 kHz時信號FSK調制的頻率偏差。這證實了頻譜(頻域)及時域中預計的+/-33 kHz偏差。
在圖3中,在數據包晚一點的時候獲得頻譜,如橙色條新的位置所示。輸出功率相同,更多的能量位于較低的調制頻率上,這與頻率隨時間變化曲線中符號包表示的數據一致。可以使用這一功能,查找RF輸出或調制中的任何畸變。MDO能夠提供電源、調制和RF頻譜的時間關聯,這種能力在單獨的示波器和標準頻譜分析儀中很難復現。一個選項是打印輸出,然后把屏幕重疊在一起。這將保證兩臺儀器能夠一起觸發,雖然很難,但不是不可能。

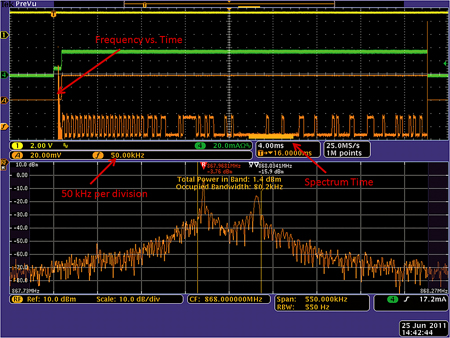

圖3 – 頻譜位于數據包遲一些的地方,這時的符號能量主要來自FSK調制信號的較低頻率。
查看從微控制器發送到無線電的命令也有很大幫助。通過把數字探頭連接到SPI總線上,SPI總線連接無線電模塊,可以打開SPI總線解碼,查看與數字數據對準的頻譜。
MDO設置成在屏幕中采集100萬樣點。盡管數字信號很快,但使用卷動和縮放功能可以看到數據。圖4顯示了數據包發送前的解碼數據。發送的數據是0x01, 0x02, …0x08,在圖中可以看到解碼后的數據。在屏幕的時域部分底部,現在還可以看到數據的數字版本。

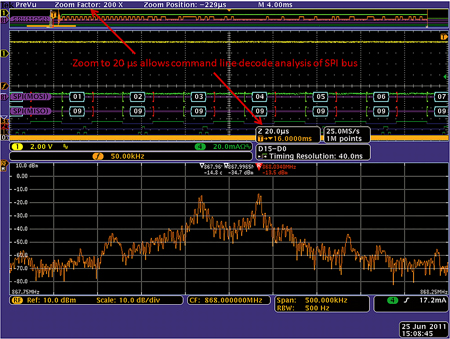

圖4 – 解碼后的數據和數字波形
在這個畫面中,Spectrum Time現在包括從預觸發中采樣的數據及開機特點,因為它包括RF信號為“ON”和“OFF”時的樣點,用下降的功率電平顯示。通過為命令選擇解碼行,而不是數據,可以以類似方式解碼和檢查命令。
圖5使用卷動和縮放功能,顯示了解碼后的命令讀寫整體配置寄存器。SPI(MOSI)行的第一對字節讀取通用配置寄存器,在SPI(MISO)行中返回值30。第二對字節00 30在868 MHz頻段中,把地址0上的通用配置寄存器設置成待機模式。

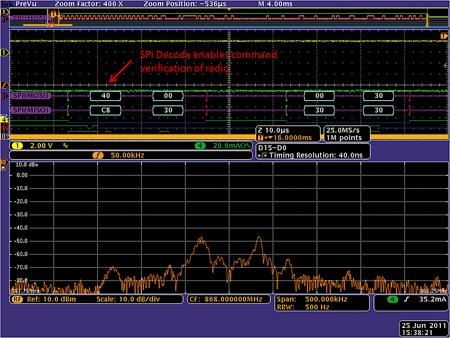

圖5 – 解碼后的命令和數字波形
這種方法適合確認正確設置了無線電集成電路。另一種技術是觸發SPI命令。例如,可以使用儀器,觸發命令040B,設置發射機輸出的頻率偏差。SPI觸發將設置成觸發一個兩字節字,第一個字節是命令。可以在MRF89XA無線電集成電路產品技術資料的幫助下,解碼其余的命令。
可以在一個畫面中評估SPI命令和RF事件之間的開機時延,如圖6所示。其實現方式為:使用SPI(MOSI)觸發條件,設置頻率偏差,改變水平時基(200 µs/div),使用放大功能,測量SPI命令的影響。在通道4(綠色曲線)上測量吸收電流,頻率隨時間變化(橙色曲線)現在演示了RF信號出現時間大約遲了700 µs。

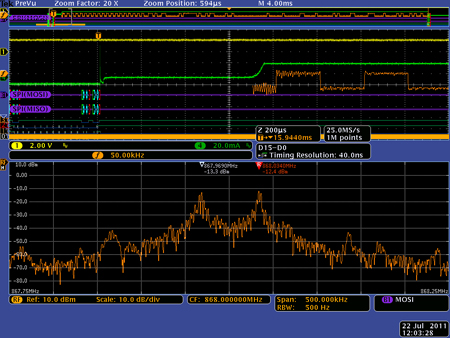

圖6. 觸發SPI(MOSI)命令,查看頻率隨時間變化曲線。
北美設置基于FCC rule 15.247規定
如前所述,F(xiàn)CC規定要求更寬的帶寬,以足夠的功率在明顯的室內量程中發送數據。盡管這可以實現更快的數據傳輸,但有效的接收機靈敏度會下降。為實現這種更寬的帶寬,一種策略是把數據速率提高到200 kbps,把偏差提高到+/- 200 kHz。
在圖7中,顯示了數據包前置碼期間的頻譜。現在占用帶寬超過500 kHz,因此滿足法規要求。時域頻率隨時間變化—曲線 “f,”顯示了預期的+/- 200 kHz偏差。另外,注意電流(綠色曲線4)和RF幅度(曲線A)信號相互追蹤。

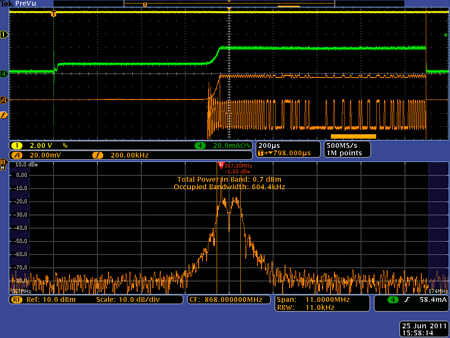

圖7 – 寬帶頻譜和測量
下一步,我們將查看同一信號,但比較數據部分的頻譜。在本例中,占用帶寬小于前置碼期間。這一測量對確定是否仍滿足法規非常重要。然后,通過觸發偏差命令,可以確定偏差值。在本例中,偏差為01,對應200 kHz,這是這一無線電集成電路允許的最寬設置。
小結
嵌入式無線電集成電路和模塊在配置無線電系統,滿足不同地區法規要求及任何特殊應用要求(如頻率、功率電平和占用帶寬)方面提供了巨大的靈活性。這些無線電集成電路和模塊一般有數十個設置寄存器,實現了這種靈活性。對工程師來說,非常重要的一點是能夠檢驗無線電的RF運行,確認發送到無線電的命令和數據是正確的。
混合域示波器可以觀察和關聯無線電發射機的RF輸出,同時讀取控制信號或測量吸收電流、電源電壓和其它模擬信號和數字信號。為確認發送的數據,MDO可以提供時域版的RF信號,包括頻率、幅度和相位隨時間變化。如前所述,MDO為開發、調試和確認無線系統滿足法規要求提供了一種改進方式。
