雖然過了立春，冬爺爺老人家還是要顯示自己寶刀未老，抖基本還是早出晚歸的打工人的標配啊，下了公交抖一抖，出了辦公室抖一抖，打工人曰：“抖抖更健康，哈~~哈~~！”水哥也經常抖，沒什么，習慣就好，這是咱們打工人的堅忍！

抖是生活的常態，所以對數字信號完整性測量的時候，信號給你來個抖一抖也是正常的，請維穩！關鍵在于分析抖抖背后的原因，從而成為像水哥這樣掌握抖抖背后秘密的那個不一樣的男人！

今天就來教大家對付抖動的密碼武器：眼圖分析。對的，就是眼睛的眼，看！

對數字信號，尤其是告訴串行數字信號進行測試和驗證時，眼圖是非常成功的一種方法，眼圖包括了幾乎從101到010所有的組合情況。眼圖包含了豐富的信息，除了基本的上升時間、下降時間、上沖、下沖、門限電平等參數，還可以反映噪聲和抖動，碼間串擾等數字信號完整性的特征，因而眼圖分析是完整性分析的核心。

什么是眼圖

我們先來看一下來自維基百科的定義：

眼圖（eye pattern）是電信系統的一種示波器顯示，顯示接收器上的數字信號，而以資料速度來觸發水平的更新，在許多不同的編碼系統下，眼圖看來會像幾個并排在一起的眼睛，故此得名。眼圖會將特定時間內所有可能的變化都重疊在一個屏幕上，是在基頻方波調制系統中，評估信道噪聲及符碼間干擾的實驗工具。

借由分析眼圖可以看出許多系統的性能和問題，例如信號太長或太短、和時脈的同步不佳、信號電壓太高或太低、太多噪聲、變化太慢、或是有過沖 ( overshoot ) 或下沖（undershoot），都可以在眼圖上看出。若眼圖的“眼睛”部分越大，表示信號失真的幅度越小，若因噪聲或是符碼間干擾造成的信號失真，會使眼圖的“眼睛”部分變小。

眼圖是怎么形成的

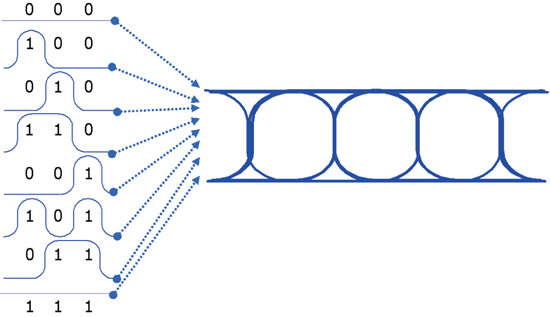

簡單來講，就是所有位序列波形按照某一個基準點對齊疊加，然后就獲得的類似眼睛形狀的波形圖，也就是眼圖。

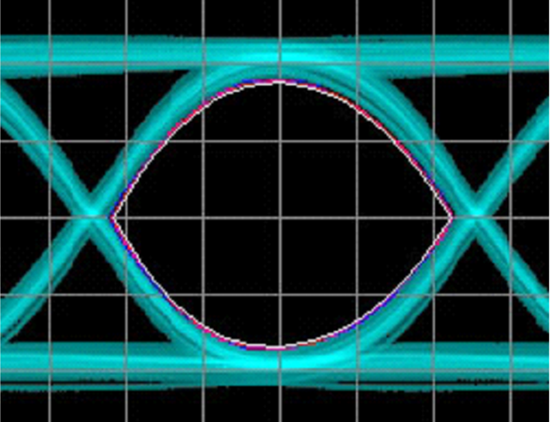

在示波器上顯示的實際眼圖

眼圖的參數很多，如眼高、眼寬、眼幅度、眼交叉比、消光比、Q因子、誤碼率、平均功率等。

抖動和抖動分析

抖動是數字信號在短期內重要的瞬時變化相對于理想位置發生的偏移。眼圖分析偏直觀和感性認識，而抖動分析可以將系統性能做進一步的分析和測量，以提升高速電路的時序冗余度。

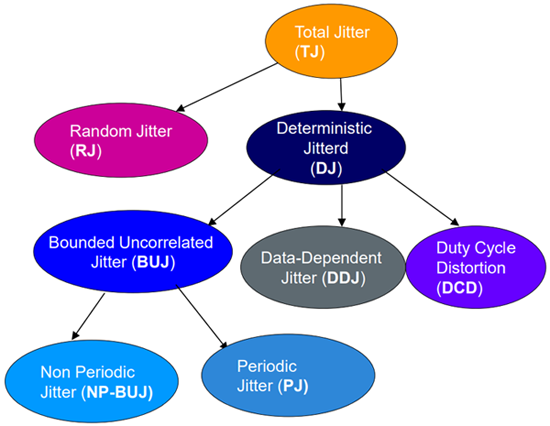

抖動分類定義在此就不再一一詳述了，下圖是分類圖供參考。

抖動分析經常使用波形直方圖統計、時間間隔誤差 (TIE) 直方圖、TIE 趨勢圖和抖動頻譜圖等方法。步驟繁多，而泰克DPO/MSO70000系示波器提供了一鍵自動抖動分析功能，可以說解放了工程師們的雙手，大大節約了時間。

觀看視頻不便的小伙伴，水哥給大家貼心的總結好了具體的步驟：

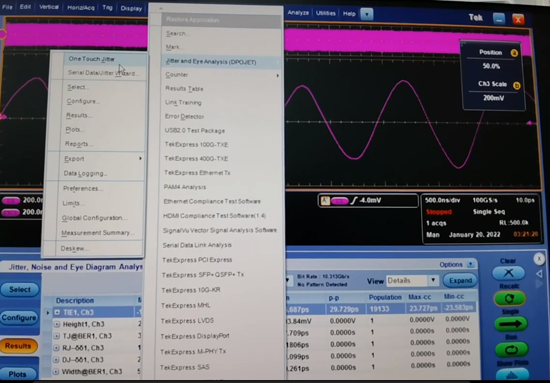

1. 打開Analyze菜單下的Jitter and Eye Analysis的子菜單One Touch Jitter, 就可以啟動一鍵自動抖動分析功能。

2. 等待幾分鐘，在此過程中，示波器所有相關參數都會自動配置并進行檢查。

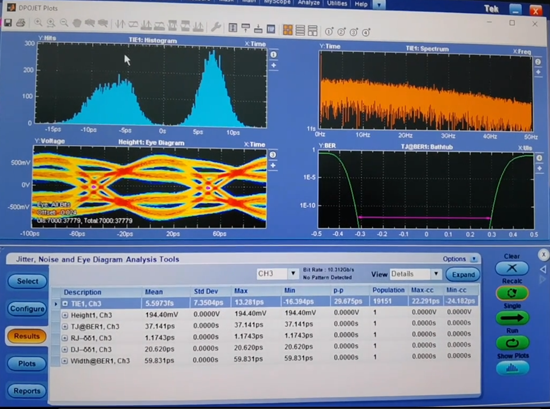

3. 示波器自動給出報告，包括直方圖，眼圖等等。

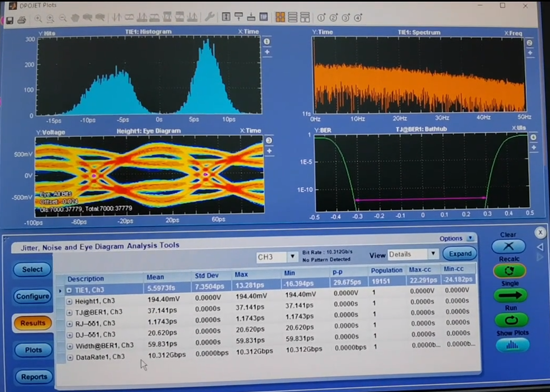

4. 如果需要測量碼率，可以點擊Select按鈕，選擇Data Rate，然后點擊Recalc按鈕重新計算，我們就得到了碼率結果。

5. 我們還可以點擊Save按鈕將報告保存至本地，報告包括詳細的數據列表和直方圖、趨勢圖、頻譜圖、眼圖等圖形數據。

這個大招怎么樣，喝口茶的功夫，你就拿到了所有的圖表數據，夠不夠震驚小伙伴們??！

關注測試測量加油站，水哥帶你成為那個掌握秘密的男人！
