測試策略量身定制，適應快速發展的不確定性

汽車行業正在進入一個新時代，這個時代將通過增加連接性、更高水平的電子內容以及致力于自動駕駛車輛的努力來定義，汽車電子模塊所占成本也將大幅提高。5G、物聯網和工業自動化等新技術正在興起，這將大大拓寬需要測試和驗證的項目范圍。

行業的變化速度以及技術的不確定性將使汽車測試部門和供應商面臨前所未有的需求，以更快地做出反應并變得更加靈活。由于技術變革的步伐加快，測試設備可能在其生命周期的早期就已過時。受預算限制的測試工程師需要新的策略，來應對在日益嚴格的預算限制下完成工作的競爭目標。

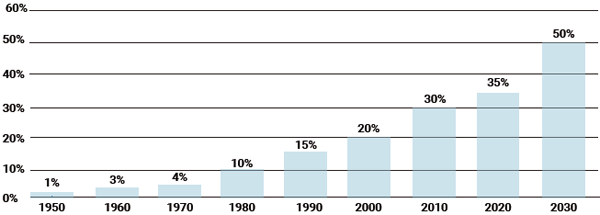

圖1：汽車電子成本占汽車總成本的百分比[資料來源：Statista]

|| 汽車行業快速發展，新技術推動測試策略調整

隨著新技術的不斷出現與更迭，測試策略必須相應做出調整。某些情況下，這意味著重新配置現有設施或升級設備，以實現更快的測量速度、更高的測量精度；在另一些情況下，它可能是一種全新的功能，需要新的或不同類型的儀器。現代車輛中采用的各種技術將增加測試測量的復雜性和測試難度，汽車智能化測試包括如下幾個主要方面。

1) 電氣動力總成

尤其與混合動力汽車和電動汽車相關，有效使用電池組能效將成為汽車制造商的關鍵競爭優勢。復雜的車輛動力系統將包括DC-DC轉換器、能源回收制動系統，以及確保所有可用的能源是針對增加行駛里程。

2) 車載網絡

隨著車輛走向完全自治，電子系統不再是由不同功能模塊組成的集合。為了提供在車輛中接近人類感知所需的智能、感知和決策，這些功能必須組合成一個超智能系統。由于這些功能中有許多是安全相關的（例如ADAS障礙物檢測），因此需要系統內的超低延遲。

車載網絡正處于前沿，CAN-FD、LIN、FlexRAY和MOST等傳統汽車總線正在通過以太網等其他技術得到增強，高速總線需要高速測試能力。 來自Keysight的InfiniiVision 6000 X系列示波器包括數字和混合信號模型，帶寬可達6GHz，波形捕獲率可達450,000 wfms / s，即使最小的信號細節也能顯示出來。零觸摸觸發功能可在幾秒鐘內隔離信號，多語言、免提控制可提高用戶便利性。

3) 通訊

當前，車輛通信僅限于信息娛樂系統和衛星導航系統。然而，隨著車輛彼此連接以及智能城市的基礎設施相互連接，通信轉型勢在必行。車輛到基礎設施（V2I）連接使車輛能夠事先得到關于事故、關閉、道路障礙或其目的地停車位的可用性和位置的通知。它還允許市政當局監控交通流量，最大限度地減少高峰時段的交通擁堵，并減少排放。

除了V2I通信之外，未來的車輛還將通過車輛到車輛（V2V）通信彼此通信。這將使一輛車能夠廣播其離開道路車道或到達交叉路口的意圖，從而降低碰撞風險。同樣，交通問題的細節，例如前方意外的障礙，將在車輛之間發送，以使他們提前了解問題。

現代車輛允許乘客通過他們的智能設備連接，允許訪問使旅程更容易、更安全和更有效的應用程序。隨著車載通信的持續增長，車載通信將會出現WLAN、藍牙、NFC、LTE和LTE Advanced、5G等多種協議，這些通信協議可以與其他車輛和本地環境的外部通信。

4) EMC

現代車輛中的電子設備數量持續增加，這帶來了關于電磁兼容性（EMC）的挑戰- 車輛產生的輻射能量以及車輛內敏感電子設備對外部產生的輻射的敏感性。

5) 傳感器

隨著車輛需要對周圍環境越來越靈敏的感知，傳感器變得越來越重要，與任何新技術一樣，傳感器也需要全面的測試和驗證。GHz頻段雷達是車輛智能化的關鍵，也用于位置感應和物體探測的基礎設施應用。

6) 安全功能

向自動化車輛邁進的一個主要目標是通過ADAS提高道路安全性。通過這樣的系統，可以檢測物體，如車輛或行人，確保在沒有駕駛員干預的情況下避開它們。為確保ADAS系統日益復雜的操作完整性，需要進行重要的測試，通常要符合ASIL規范和其他安全標準。

|| 智能化定制解決方案，優化測試資產

不斷縮短的開發時間和加速變化的技術給測試部門帶來了諸多挑戰和沉重負擔。以前簡單地購買所有必要設備的模式已經過時，不斷變化的需求對這種模式提出挑戰，全靠購買的做法只會加劇迅速變化的時代帶來的財務壓力。為了跟上這種需求和預算限制，測試部門必須尋求可以根據他們的需求量身定制的智能的和多方面的解決方案- 而不是選擇妥協。

獨立的第三方解決方案提供商可以提供測試設備管理策略和咨詢建議，幫助用戶在產品選擇、采購方法和融資方案方面做出更明智的決策。這大大降低了測試成本，并提供根據需要升級設備或技術的靈活性。通過與租賃合作伙伴合作可以獲取更全面的權衡和多種選擇，合作伙伴提供各種采購選項來管理整個項目生命周期中的測試設備，從概念到原型設計，再到開發和全面生產。

儀器可以通過各種方法獲得，包括短期租賃、長期租賃、租購新設備或經過認證的二手設備。設備只在使用期間才收取費用，項目結束后，或者因為新技術更迭需要更換設備時，則可以將租用的物品發回或替換為采用最新測試技術的新設備。

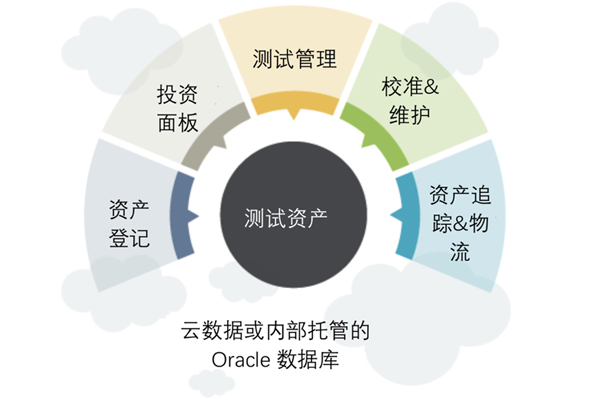

圖2：益萊儲為測試部門提供完整的資產優化解決方案

Electro Rent為測試部門提供完整的資產優化解決方案，包括設備跟蹤、審計和管理。該模塊化平臺提供完整的測試資產可視性，可以快速、輕松地識別每件產品的位置和細節。

利用Bluetooth®低能耗解決方案的最新發展，可以對高價值測試設備進行實時的資產管理。每個資產都附有電池壽命為四到五年的Bluetooth®信標，用于傳輸用戶移動設備或靜態讀卡器上的應用程序可識別的低能量信號。

雖然現代測試和測量設備能夠高效和及時的完成項目，這些Bluetooth®啟用的資產管理設備可以幫助企業降低成本，增加可見性和問責制，消除冗余資產并提高設備利用率。通過智能手機、平板電腦或PC訪問，工程師、產品經理和財務團隊可以訪問所有測試和測量設備的實時視圖。

|| 益萊儲汽車測試解決方案

駕駛輔助

Keysight

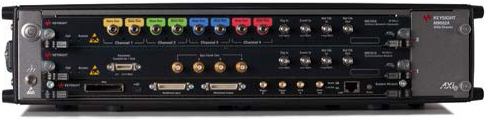

M8195A任意波形發生器（AWG）

Keysight M8195A任意波形發生器（AWG）可同時提供高達65 GSa / s，25 GHz帶寬，8位垂直分辨率和1插槽AXIe模塊中的最多4個通道。隨著設備和接口變得更快、更復雜，M8195A AWG為您提供了多功能性，可以為數字應用、高級研究、寬帶雷達、衛星通信和光通信生成所需的信號。

關健特性

• 多電平/多通道數字信號- 以高達32 GBaud的頻率生成NRZ、PAM4、PAM8、DMT等信號；
• 支持HDMI、C-PHY和D-PHY等協議；
• 嵌入/去嵌入通道，添加抖動、ISI、噪聲和其他失真；
• 電子研究- 生成任何數學定義的任意波形，超短但精確的脈沖和極寬帶線性調頻信號；
• 寬帶RF /μW - 產生極寬帶RF信號，瞬時帶寬為DC至25 GHz。

Rohde & Schwarz

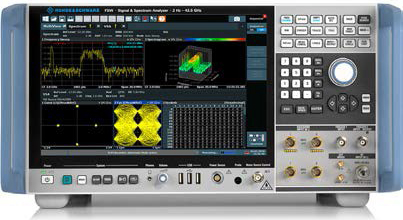

FSW85信號與頻譜分析儀

R＆S FSW85信號與頻譜分析儀是測量雷達傳感器RF參數的理想選擇，如頻率、有效全向輻射功率（EIRP），以及開發、生產和驗證過程中的占用帶寬和雜散發射。分析儀掃描范圍從2 Hz到85 GHz，可分析E波段雷達傳感器產生的RF信號。無需外部諧波混頻器。

資訊娛樂系統

Rohde & Schwarz

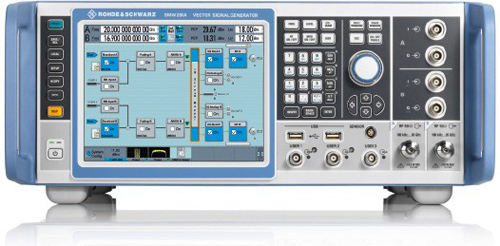

SMW200A矢量信號發生器

R＆S SMW200A是適用于要求苛刻的矢量信號發生器，憑借其靈活性、性能和直觀操作，它特別適用于生成新寬帶通信系統高品質的復雜數字調制信號。內部基帶高達2 GHz的I / Q調制帶寬，可以滿足4G、5G、LTE-Advanced和IEEE802.11ac / ad以及未來標準要求。

關健特性

• 頻率范圍為100 kHz至3 GHz，6 GHz或20 GHz；
• 可選的第二個RF路徑，附帶100 kHz至3 GHz，6 GHz或20 GHz；
• 多種配置：從單路矢量信號發生器到多通道MIMO接收機測試儀；
• 多達8個信號源和16個衰落信道，是MIMO、MSR或LTE-Advanced應用的理想選擇；
• 模塊化架構，可以最佳地適應手頭的應用。

電源管理

Tektronix

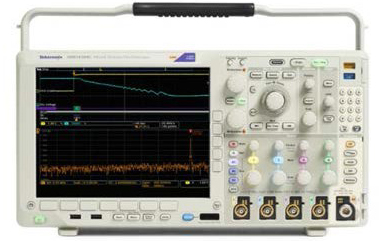

具有功率分析應用的MDO4000系列混合域示波器

帶有功率分析應用模塊的Tektronix MDO4000系列示波器大大簡化了電源分析。可用于自動功率測量、電源質量、開關損耗、、壓擺率、調制和紋波，實現快速分析。簡化的探頭設置和桌面視圖可提供最高的精度。

關健特性

• 4個模擬通道；
• 帶寬1GHz；
• 高達5 GS / s的采樣率波形捕獲率；
• 所有通道的記錄長度均為20 M；
• 340,000 wfm / s的最大波形捕獲率；
• 標準無源電壓探頭，具有3.9 pF容性負載和1 GHz模擬帶寬；
• TPP1000：MDO4104C為1GHZ。

Tektronix

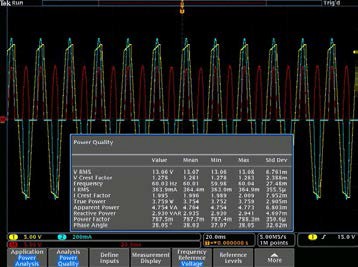

DPO4PWR功率分析應用模塊

在MDO4000系列示波器上安裝DPO4PWR功率分析應用模塊，即使很少處理電源測試的嵌入式設計員也可以快速獲得與電源專家相同的準確的、可重復的結果。帶有示波器和差分電壓、電流探頭的功率分析應用模塊構成了完整的電源設計和測試測量系統。

關健特性

• 符合IEC標準EN61000 3-2 A類，MIL標準1399第300A條和最多400次諧波的符合性測試；
• 調試有源功率因數校正電路；
• 340,000 wfm / s的最大波形捕獲率；
• 標準無源電壓探頭，具有3.9 pF容性負載和1 GHz模擬帶寬；
• TPP1000：MDO4104C為1GHZ。

Keysight

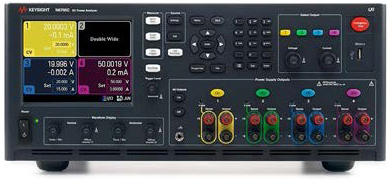

N6705C模塊化直流電源分析儀

N6705C直流電源分析儀通過集成多達4個具有DMM、Scope、Arb和Data Logger功能的高級電源，為直流電壓和電流測量提供了生產力。無需收集多個設備并創建復雜的測試設置，就能測量流入DUT的電流。無需通過開發和調試程序來控制儀器集合，前面板提供了所有功能和測量組件。N6705C直流電源分析儀可與14585A控制和分析軟件一起使用。N6705C提供靈活的配置，以滿足您的電源和分析要求。

關健特性

• 4插槽主機可容納高達600 W的總功率和最多4個模塊；
• 30多個直流電源模塊可供選擇；
• 電壓表精度：高達0.025％+50μV，最高18位；
• 電流表精度：最高0.025％+ 8 nA，最高18位；
• 任意波形發生器功能：帶寬高達100 kHz，輸出功率高達500 W；
• 示波器功能：數字化電壓和電流，最高200 kHz，512 kpts，最高18位
• 數據記錄功能：測量間隔為20μs至60 s，每個數據記錄最多500 M讀數
• 4 GB非易失性數據存儲，用于數據記錄、示波器跟蹤和儀器設置。

無線連接

Keysight

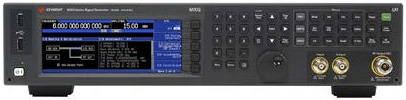

N5182B MXG X系列射頻矢量信號發生器

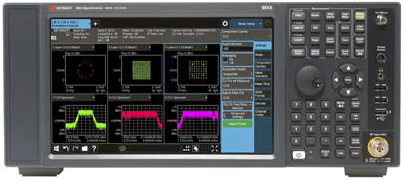

N9020B MXA信號分析儀，多點觸控

Keysight為802.11p設計和測試生命周期提供準確、靈活的信號生成和信號分析解決方案。信號生成解決方案包括用于WLAN 802.11a / b / g / j / p / n / ac / ah軟件的N7617B Signal Studio，可以創建符合標準的802.11p波形，使用N5182B MXG矢量信號發生器可精確地測試和評估接收器性能。這些信號生成和分析解決方案共同解決并超越了802.11p物理層測試的嚴格要求- 從研究、開發、驗證到制造。

總線系統/傳感器

Keysight

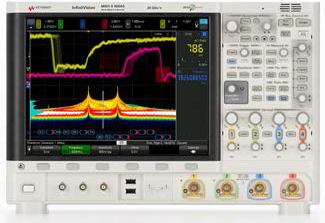

Infinivision 6000 X系列混合信號示波器

InfiniiVision 6000 X系列示波器專為需要高帶寬、可視化功能和靈活性的工程師而設計，這些工具具有集成功能，但也具有便攜性，有熟悉的嵌入式操作系統用戶界面。很多今天的設計包括多個串行總線，有時可能需要將數據從一個串行總線關聯到另一個串行總線。

關健特性

• 帶寬：1 GHz；
• 頻道：4個模擬頻道+16個數字頻道；
• 最大采樣率：20 GSa / s；
• 最大內存：4 Mpts；
• 顯示屏：12.1英寸電容式多點觸控顯示屏；
• 波形更新率：>每秒450,000個波形；
• 觸發：InfiniiScan區域觸摸觸發+標準高級觸發；
• 高級數學：標準，同時顯示四個功能。

Rohde & Schwarz
ZNB矢量網絡分析儀

R＆S ZNB系列矢量網絡分析儀具有高測量速度，出色的精度和出色的操作簡便性。

關鍵特性

• 9 kHz的寬動態范圍，可在高阻抗DUT上進行快速測量；
• 出色的原始數據，可實現很高的基本精度；
• 高溫穩定性，適用于較長的校準間隔；
• 快速合成器，可實現高測量速度；
• 使用虛擬網絡進行阻抗匹配的快速嵌入/去嵌入；
• 用于平衡DUT表征的混合模式S參數。

EMC

Haefely
ONYX30 30kV靜電放電測試系統

ONYX30是最先進的靜電放電模擬器。它符合人體工程學的30 kV ESD噴槍，沒有額外的基座控制單元。易于使用的觸摸屏，符合人體工程學的設計，還有模塊化RC單元、多語言界面、遠程控制軟件、內置LED燈以及溫度和濕度顯示，可在所有測試現場無故障地使用ONYX。還提供16kV版本。

關鍵特性

• 用戶定義的“智能鑰匙”功能；
• 觸摸屏界面；
• 一體化設計（無基本單元）；
• 根據標準進行預定義測試；
• 定義、存儲和加載測試；
• 用戶可更改的RC網絡。
