商業化的V/E/W波段功率放大器

2019-03-20 來源:微波射頻網 字號:

毫米波有可用頻帶寬、信息容量大、保密性好和體積小等優點,在通信、電子對抗、雷達和探測等領域有廣泛應用。特別是V波段(50-75GHz)、E波段(60-90GHz)和W波段(75-110GHz),近些年在通信上更是受到廣泛關注。

Gotmic是一家專注于40-170GHz毫米波芯片設計的Fabless公司,致力于提供商業化的毫米波產品。早在2008年就發布了業界第一款商用的60GHz毫米波多功能芯片,現在產品包括:多功能芯片、低噪聲放大器、功率放大器、混頻器、倍頻器和檢波器等。

1.   產品優勢:

1.1   專業的建模團隊

Gotmic有自己的建模團隊,由IItcho Angelov領銜(很多文章都可以看到這位建模大牛,Key Sight ADS軟件里的Angelove模型更是以他的名字命名)。精確的模型,為產品性能提供了可靠保證。

1.2   堅持商業化方向

從成立之初,Gotmic就定位在大批量生產的商業化領域,作為一家Fabless工藝,代工廠也是選擇商業化的成熟工藝線,保證所有產品都可以批量供貨。Gomtic所有產品對中國都不禁運,可通過正常渠道大批量出貨。

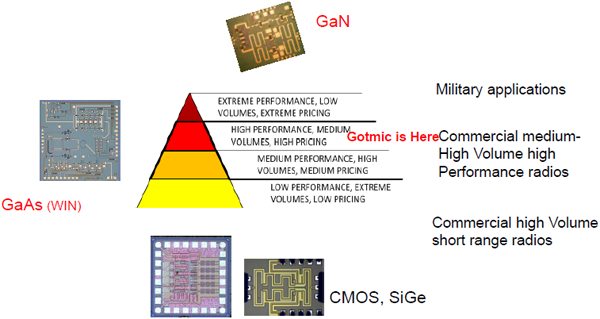

圖1:商業化的市場定位

2.   最新功放產品:

毫米波功率放大器主要工藝有GaA,GaN和InP。Gotmic目前功率放大器都是采用成熟的GaAs工藝線,以保證最好的性價比。(更大功率的GaN預計在2020年推出。)

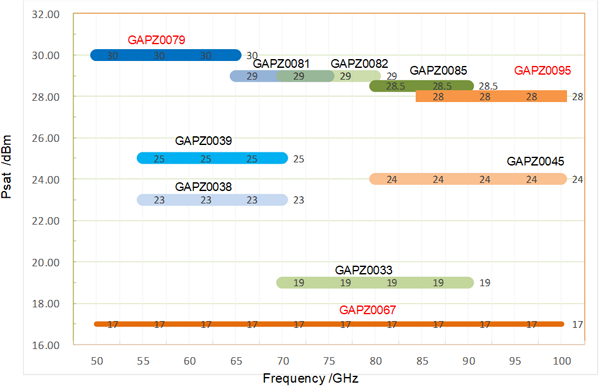

圖2:功率放大器

2.1   GAPZ0082:71-80GHz,Pout=+29dBm;

GAPZ0085:  80-88GHz,Pout=+28.5dBm

GAPZ0081/0082可應用于毫米波數據回傳,ROF等領域。

2.2 GAPZ0095: 頻率85-100GHz,輸出功率+28.5dBm,可用于W波段成像,機場跑道異物檢測等領域。

2.3 GAPZ0079:  頻率55-65GHz,Pout=+30dBm,具有抗干擾性好,可應用于空間通信、超短距離通信及雷達引信等。

2.4 GAPZ0067: 頻率覆蓋50-100GHz,輸出功率+17dBm,超寬帶可用于測試測量領域,也可作為THz等等寬帶場合的驅動。

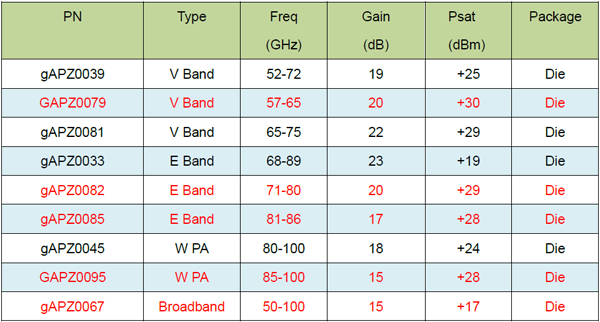

圖3:功率放大器列表

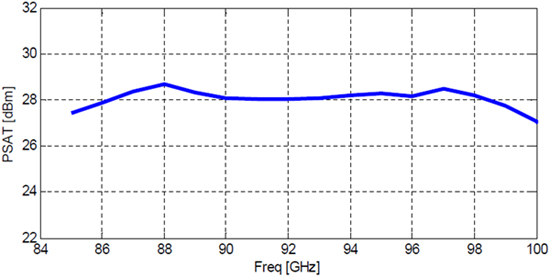

圖4:GAPZ0095輸出曲線,85-100GHz,+28dBm

3.   封裝形式

3.1   裸芯片

裸芯片產品需要采用bonding,特別是毫米波頻率寄生參數影響大,對工藝要求高。但是能保證最高性能,適合用在對性能要求嚴格的場合。Gomitc所有功率放大器都可提供裸芯片,圖5左。

3.2   SIP封裝

SIP(System In Package)系統級封裝,將多個芯片封在同一個封裝里。對客戶而言,SIP直接采用SMT工藝,大大可降低對工藝的要求,方便大批量生產,圖5右。

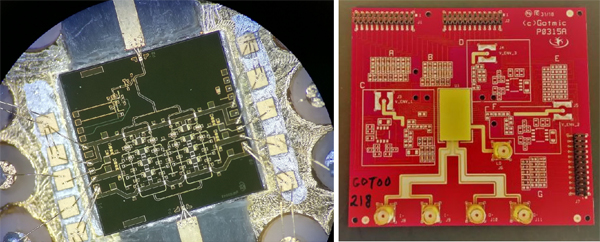

圖5:封裝形式Die(左)和SIP(右)

4.   主要應用

4.1   毫米波數據回傳

Gotmic提供多功能芯片和PA,可將二者做在一個SIP封裝內,輸出功率+27dBm,OIP3保證+35dBm以上。若加上模擬預失真APD,OIP3可達+40dBm。

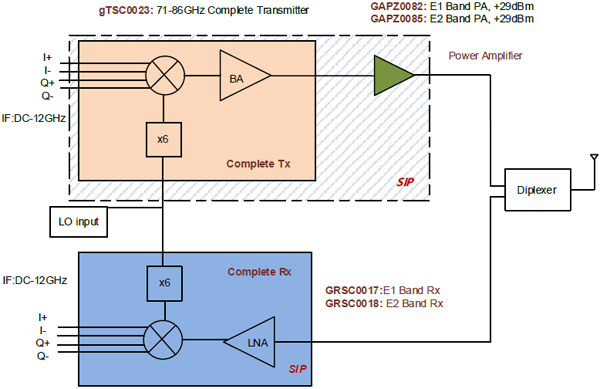

圖6:E波段毫米波數據回傳

4.2   FOD機場跑道異物檢測

采用FMCW線性調頻方案,發射端X波段分成兩路,一路經X8倍頻后放大,GAPZ0095功率放大器輸出功率+28dBm,較大的發射功率可以降低對天線增益的要求,減小天線尺寸。

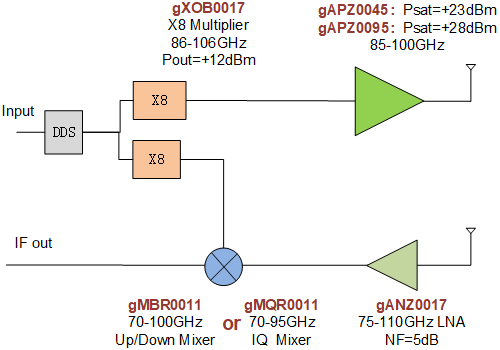

圖7:FOD機場跑道異物檢測

4.3   ROF射頻光纖

ROF通信系統中,光通信拍頻產生毫米波信號,通過PD包絡檢測出來,再經毫米波放大,W波段GAPZ0095功率放大器輸出功率+28dBm,滿足大部分情況下的應用。

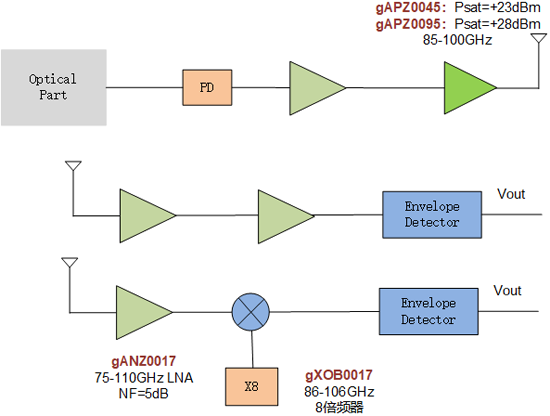

圖8: ROF發射和接收鏈路

4.4   THz應用

太赫茲被譽為改變世界的十大技術之一,其中一個難點就是太赫茲固態源。Gotmic的毫米波功率放大器,可以作為倍頻源的驅動。

GAPZ0079,60GHz經過2倍頻輸出120GHz,3倍頻輸出180GHz;
GAPZ0082,70GHz經2倍頻輸出140GHz,3倍頻輸出210GHz;
GAPZ0095,經過2倍頻輸出180GHz等。

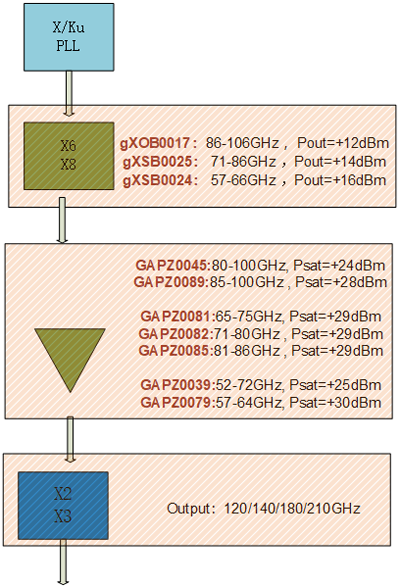

圖9: THz固態源驅動

上海馥萊電子是一家專業的毫米波產品供應商,作為Gotmic中國區總代理,負責所有產品的推廣及技術服務。有任何問題,請聯系sales#fulai-elec.com。
