概述
作為射頻和微波測試的重要接插件和端口的類型，波導的應用領域十分廣泛。在矢量網絡分析儀的測試應用當中，波導接口，尤其是矩形波導類型是常見接口之一。
矢量網絡分析儀的校準，是保證測試準確度的前提和必要條件。本文主要闡述羅德與施瓦茨（R&S）矢量網絡分析儀，在應用波導端口時，校準件參數的導入方法以及校準中的注意事項。
矩形波導
矩形波導的截止頻率fc＝149.9/a （GHz）
常見矩形波導參數
| 主模頻率范圍（GHz） | 內截面尺寸(mm) | TE10 截止頻率 fc (GHz) |
|||
| 接口型號 | 起始頻率 1.25fc |
終止頻率 1.9fc |
基本寬度 a |
基本高度 b |
|
| WR-90 | 8.2 | 12.5 | 22.86 | 10.16 | 6.557 |
| WR-75 | 9.84 | 15 | 19.05 | 9.525 | 7.869 |
| WR-62 | 11.9 | 18 | 15.799 | 7.899 | 9.488 |
| WR-51 | 14.5 | 22 | 12.95 | 6.477 | 11.575 |
| WR-42 | 17.6 | 26.7 | 10.668 | 4.318 | 14.051 |
| WR-34 | 21.7 | 33 | 8.636 | 4.318 | 17.358 |
| WR-28 | 26.3 | 40 | 7.12 | 3.556 | 21.053 |
波導校準方法
常用的波導校準方法有TRL和TOSM
| TRL |
| T：through,直通，波導端口直接對接 R：Reflect，反射器，對應短路器 L：Line，傳輸線，已知電長度或時延的波導段 |
| TOSM |
| T：through,直通，波導端口直接對接 O：Offsetshort，偏移短路器 S：short，短路器 M：Match，匹配器，回波損耗大于20dB的波導負載 |
校準件數據
矢量網絡分析儀在測試之前必須進行校準，校準過程中必須采用與所使用的校準件匹配的校準數據，這是保證測試數據準確度的必要條件。
· 導入數據文件
羅德與施瓦茨的校準件，都附有數據文件(U盤或軟盤)，可以直接導入矢量網絡分析儀。
· 自定義校準件數據
如果沒有相應的數據文件，比如自制校準件，或者已知校準件參數數據，但沒有羅德與施瓦茨網絡分析儀可以識別的電子數據文件，需要在矢量網絡分析儀上人工設置。

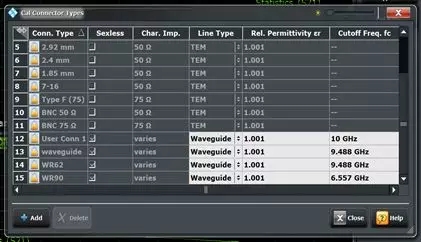

>>> 新建波導接口類型
Line Type: Waveguide
Rel.Permittivity: 1.001
Cut off Freq. fc: 截止頻率，必須按照實際參數設置（參見2.2節）
>>>新建/編輯校準件

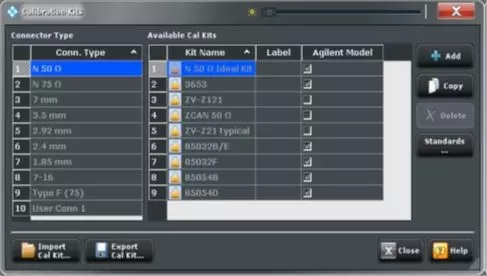

新建校準件：
編輯已有校準件：
>>>編輯校準件參數

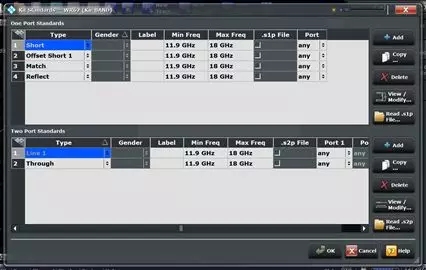

在上節所述Kit Standards窗口，選定要編輯的校準件，設置起始和終止頻率(Min Freq / Max Freq)，選定要編輯的校準件，點擊View/Modify,進行參數設置。
· 校準后驗證

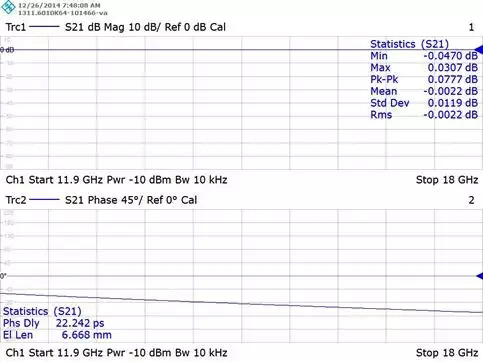

>>>波長波導段測試結果

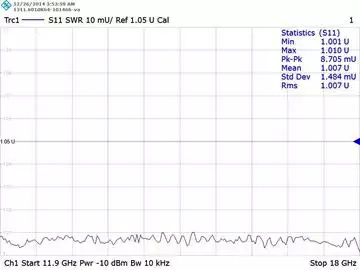

>>>負載測試結果
