產品簡介

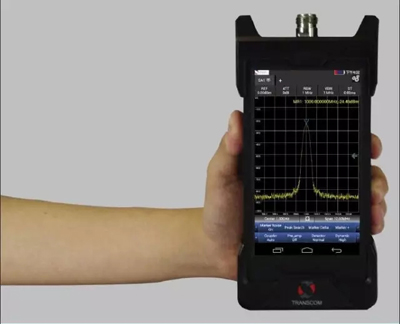

SpecMini 是由上海創遠儀器技術股份有限公司自主研發的新一代手持式頻譜分析儀。它突破了傳統頻譜儀體積及性能的局限，成為世界上體積最小又具有卓越測試性能、操作簡單靈活的一款外場頻譜測試設備。應用于無委系統臺站頻率核查、非法信號快速定位，基于安卓平臺的系統引進了許多智能化功能，如智能識頻、頻譜嘯叫等，大大提高工作效率。

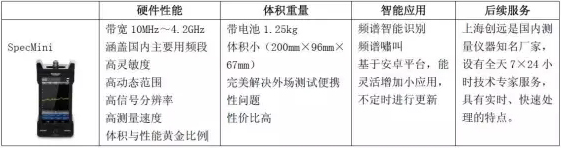

關鍵指標

1、寬頻設備：10MHz～4200MHz；
2、超高“警惕性”，微信號無所遁形：DANL 為-168 dBm @1GHz （歸一化到1Hz）；
3、多信號分辨力強：RBW 范圍10Hz～5MHz；
4、靈活組合測試：測試窗口可多開，多達4 窗口；
5、智能操作系統：安卓操作系統，全觸摸操作，易于上手。內置智能識頻、頻譜嘯叫等實用智能小功能，系統延展性良好，可通過升級獲取更多智能化頻譜分析應用；
6、領跑世界的便攜性：體積小（200mm×96mm×67mm），重量輕（含電池1.25kg），提高外場測試效率；
7、超長續航能力：電池容量支持6 小時操作時間。

產品亮點目錄

應用場景及案例

（一）臺站頻率核查

背景：隨著用頻單位逐漸增加，在無線電臺站管理過程中，亂占頻率、非法設臺、先建后報、建而不報、隨意變更站址和核定項目的問題時有發生，破壞了正常的空中電波秩序，導致了無線電干擾事件的發生，給無線電通信帶來了嚴重安全隱患。為了依法規范無線電臺站設置使用和頻率資源管理，需要實行集中統一的無線電臺站審批制度，對新申報臺站進行臺站頻率核查。

由于部分臺站設臺位置在野外或者車輛難以進入的區域以及存在上站測試的需求，在測試時需要重點考慮測試設備便攜性需求，創遠儀器自主研發的SpecMini手持式頻譜分析儀將便攜性及設備性能良好結合，應用于無委臺站頻率核查外場工作。

案例：2015 年X地移動申報在X工業園區需要進行2590MHz到2610MHz臺站建設，無委按照法規在用頻批準之前對該點相應頻段用頻情況進行核查，在園區內選擇了3 個定點及園區步行測試進行核查。

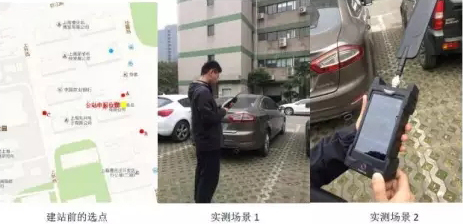

在園區內選擇了近、中、遠三個點（對應地圖A、B、C 三點），同時配合路測對園區用頻情況實行測試。

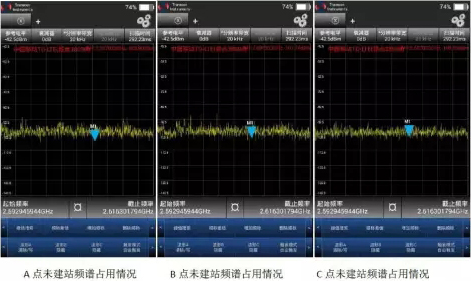

在三個選點位置的實測頻譜情況如下圖所示：

利用SpecMini 手持式頻譜儀的智能識頻功能，自動識別2590MHz 到2610MHz為中國TD-LTE 頻段，可能使用的對應頻點為38098，遠、中、近點測試頻譜并未被占用，符合用頻需求，可對頻譜申報進行批準。

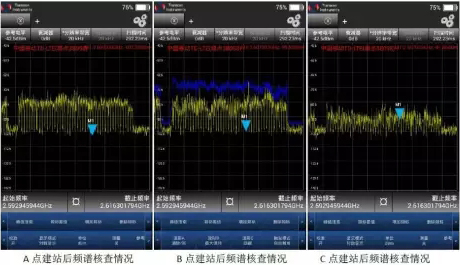

在移動臺站建設完成后，需要對站點用頻進行復核，確認臺站是否按照申報頻率進行使用，臺站覆蓋范圍等。

經復核確認，2590MHz 到2610MHz 已被中國移動合法應用，應用過程中并未出現違規行為。

（二）北斗衛星頻率干擾查處

背景：過去20 多年來無委對于衛星無線電頻率管理比較籠統，只是去適應原《條例》中對于“無線電頻率”及“無線電臺”有關內容進行司法解釋和操作實施。鑒于當前衛星技術及產業應用情況，為了順應我國航天事業發展和衛星業務廣泛應用的需要，國家第一次把衛星無線電頻率的取得方式、申報協調程序、衛星工程的頻率可行性論證、特殊空間業務臺（站）的管理和保等要求吸收進新《條例》，進一步規范無委對于衛星頻段使用頻率及秩序管理。

對于衛星信號秩序管理，由于衛星信號的特殊性（一般達到地面時信號都比較微弱，低于測試設備靈敏度范圍），需求一種高靈敏度的頻譜測試工具及干擾查處的解決方案。

案例：上海創遠儀器自研的SpecMini手持式頻譜儀，以其優越的性能，與北斗科大四院共同對北斗衛星地面站信噪比及干擾查找方式進行合作，聯合當地無委分部，共同對某地北斗干擾進行查處。

2016 年某地區北斗某基站發現8 月份每天下午13 點20 分左右后臺出現大量誤碼現象，懷疑該導航波段受到干擾。我們攜帶SpecMini 和定向天線前往測試，進行干擾排查。

首先需要對北斗地面站頻譜使用情況進行摸查，從路面測試入手，由于衛星信號一般來自天空仰角較高處，利用定向天線定向性，在路面往遠處打（偏離衛星基站天線），如存在外部干擾，且外部干擾較強時一般可以測試到一些蛛絲馬跡。經測試后并無干擾情況，說明干擾較弱較遠，應尋找高點進行測試。

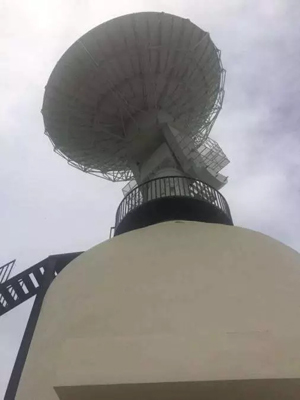

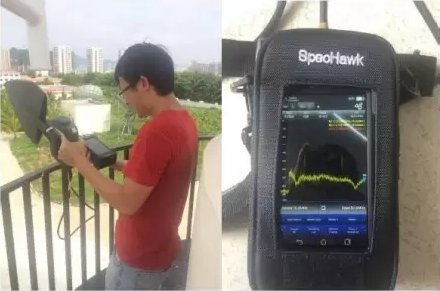

用SpecMini 和定向天線在頂樓天臺進行測試。經測試天線背面180 度范圍測試無干擾，天線正面180 度由于存在衛星信號，無法確定干擾信號。

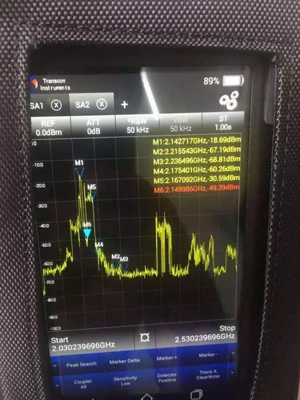

通過耦合通路將SpecMini 接入衛星天線，電信FDD 信號邊帶正好落入導航波段之內，尤其當天線方位角為217，俯仰角為32時，現象尤其明顯。如下圖：

從XXXXMHz 開始到XXXXMHz 存在3個20M 連續寬帶信號，信號與導航信號頻段相鄰，在M2，M3 標記頻率為導航波段，可以看到噪底有明顯上翹，此波段FDD基站下行信號滾降帶，不應上翹，存在帶外泄露或濾波帶外抑制問題。FDD 基站下行信號泄露正好落入導航波段之內，導致導航信號誤碼上升。

結論：通過帶寬及頻率特征基本確定該信號屬于LTE 信號，通過智能識頻查詢發現該頻段主要應用于FDD-LTE 但國家尚未分配。通過測試基本確定產生干擾的基站方位在方位角為217，使用頻段為XXXXMHz 到XXXXMHz。后續交由無委對該違法占用進行查處。

（三）黑廣播非法信號查處

背景：為了保護人民群眾財產安全，根據國務院打擊治理電信網絡新型違法犯罪工作部際聯席會議制度要求，無委部門依法對黑廣播進行查處。

案例：2016 年X 地無委收到舉報，在101.7MHz 不斷發送醫藥廣告廣播內容，通過與無線電臺站數據庫比對分析確認其為黑廣播，測到101.7MHz 頻率在南偏西方向，及時出動測試車，創遠儀器技術人員協同無委人員攜帶SpecMini 手持式頻譜儀，根據信號強度大小情況對101.7MHz 頻率非法臺進行查找。

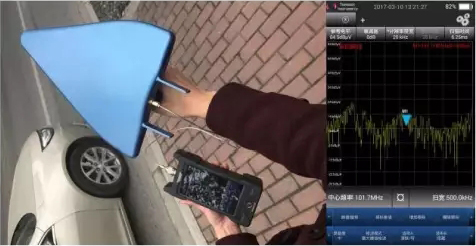

技術人員迅速對該頻率進行測向定位，保存頻譜并錄音。

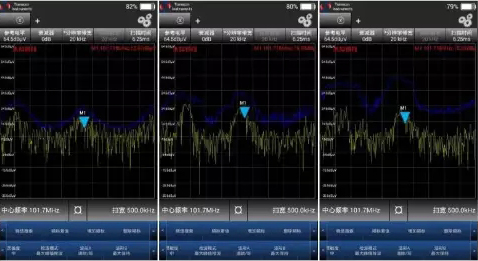

隨著車輛逐漸靠近非法電臺，測試過程中收到的101.7MHz 電臺功率從20.5dBuV 逐漸上升至44.5dBuV，說明離非法電臺尚有一段距離。

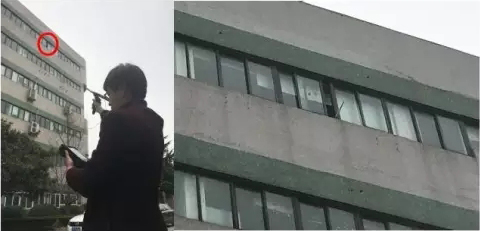

當路過某路口時，信號場最強達到95dBuV，使用手持式頻譜近場精確定位，發現附近有一小區六樓5單元605場強最大。

進行斷電后試驗確認。后在屬地派出所支持下，進入605 室，發現立天線一副、數字調制發射機一部（功率1000W）、硬盤播出系統等黑廣播工具。
