RSA306——它不是傳統的虛擬頻譜分析儀

2015-08-11 來源:微波射頻網 字號:

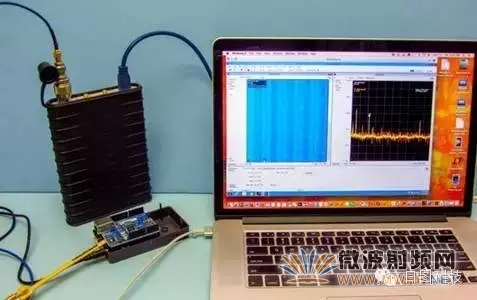

在和客戶的接觸中,通常客戶的第一感覺會認為RSA306是一臺PC控制的頻譜儀,也就是傳統的虛擬頻譜儀。市場上已有較多的此類儀器。但看過樣機后,就會感覺這和傳統的虛擬頻譜儀完全不同。

傳統的虛擬頻譜儀或PC控制的頻譜儀往往和臺式頻譜分析儀有很大差別,有的是利用現成的射頻接收模塊,頻率范圍較窄,比如在無線通訊的3GHz范圍,頻寬只在600MHz.有的頻率范圍和臺式頻譜分析儀差不多,但動態范圍很小。傳統的虛擬頻譜儀或PC控制的頻譜儀所的頻譜有些是利用軟件定義無線電(SDR)方式實現,有些是采集少量數據用FFT算法實現。

RSA306是泰克在RSA5000實時頻譜分析儀系列,MDO混合域示波器的基礎上開發的一款全新概念的 USB實時頻譜分析儀,為提高性價比,利用現時PC據有的USB3.0快速數據傳遞能力,現時PC據有的強大的處理器,由PC作為控制和顯示。

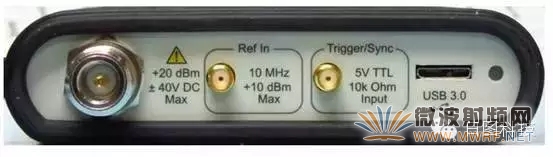

RSA306和臺式頻譜分析儀的硬件指標是一致的:頻率范圍9 kHz - 6.2 GHz, 測量范圍+20dBm ~ -160dBm, 最佳的平均噪聲電平(DANL)可達-163dBm/Hz.結合SignalVu-PC軟件,實時IF帶寬40MHz.RSA306實時頻譜分析儀也配置10MHz的參考信號SMA輸入以及觸發/同步 SMA輸入。

標配的SignalVu-PC 提供全面的和臺式頻譜分析儀一致的頻譜分析功能,如測量,標記,矢量分析,瀑布圖等等。選件則提供調制分析,脈沖測量,WLAN分析等等。

更多RSA306的介紹和分析,請聯系深圳日圖:400-616-5217。
