專門針對基站天線測試效率低而設計
快速測量基站天線的方向圖，模擬遠場測試
自動判斷某一單元設計是否合理或生產是否存在故障
快速測量基站天線的無源互調，并定位最差源點位置
快速測量基站天線端口駐波比、隔離度等參數
適用各種常規網絡分析儀
自動化測試軟件和輸出測試報告

一、概述

天線自動測試系統是一種用于天線生產過程中對產品進行主要性能測量的綜合型測試系統，主要的測試指標為：方向圖和天線的無源互調電平值，以及天線各端口駐波比和隔離度等參數。系統的組成包括：無源互調分析儀、網絡分析儀、電腦（內置測試各種產品的軟件及GPIB卡等）、射頻開關矩陣、開關矩陣控制單元以及射頻探頭等。其基本測試原理如下：首先用網絡分析儀測量得到被測天線振子單元的相關參數，并與預置軟件內該產品的數據進行比較，從而得到該天線的垂直面（E面）的模擬輻射圖形，并以此判斷天線陣各單元是否正常和估計評價遠場的基本特征，然后利用無源互調分析儀對天線進行互調指標的測量，并定位出天線中互調最差點所處的位置。

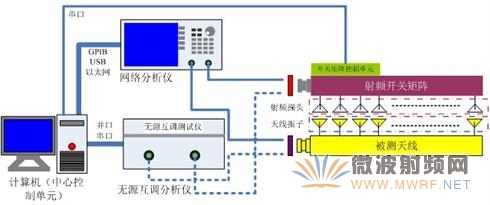

圖1：天線自動測試結構示意圖

二、功能特點

1、專門針對基站天線測試效率低而設計
內置不同基站天線的理想設計數據，可以提供理想基站天線的方向圖，為實際設計和生產測試提供依據和指導。
2、快速測量基站天線的方向圖，模擬遠場測試
遠場測試往往需要好幾個小時，在大規模生成的時期，它是制約生產效率最重要的一個環節，而不能滿足每一根天線都進行遠場測試，導致產品質量得不到報紙。而本系統從根本上解決了這個難題，只需要不到1分鐘的時間便可以速測量基站天線的方向圖，模擬遠場測試，從而可以達到全檢的目標。
3、自動判斷某一單元設計是否合理或生產是否存在故障
根據內置不同基站天線的理想設計數據形成理想的天線方向圖，與實際測試獲取的數據進行對比，從而可以快速頻段某一單元設計是否合理或生產是否存在故障，進而快速的修復現存的問題
4、快速測量基站天線的無源互調，并定位最差源點位置
常規的基站天線無源互調測試只能判斷整個基站天線是否合格，而不能判斷不合格區域在哪，而采用本測試系統，將能快速的測量基站天線的無源互調，并定位最差源點位置，從而解決了查找無源互調點的盲目性。
5、快速測量基站天線端口駐波比、隔離度等參數
6、適用各種常規網絡分析儀
系統內置市面上常見的網絡分析儀驅動程序，可以與其自動匹配。同時也可以提供定制服務，為客戶所有特殊的網絡分析儀進行專門定制相應的驅動程序。
7、友好的操作界面
考慮到基站天線廠商實際測量情形，通過采用計算機控制網絡分析儀，利用虛擬儀器控制界面，擺脫了傳統測試設備按鍵的操作方式，使得操作簡單，培訓周期短，操作人員易上手等特點。
8、自動化輸出測試報告及多種測試報告形式
測試結束后可以自動生成各種測試報告，并提供JPG、PDF、Excel等多種測試報告形式，可有效保持測試時的測試數據、和測試波形，便于后期問題診斷與分析。
附圖：

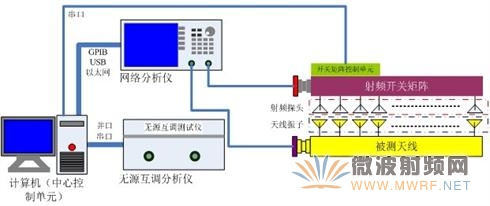

圖2：測試天線方向圖基本原理示意圖

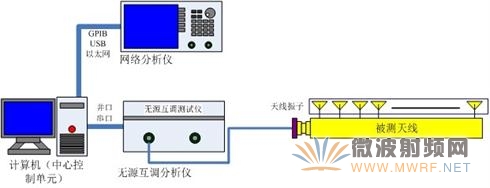

圖3：利用反射端口測試天線無源互調基本原理示意圖

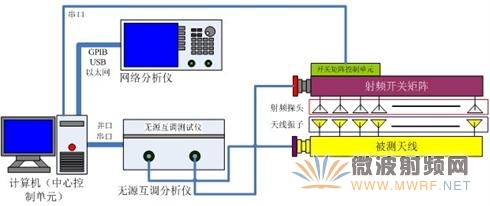

圖4：利用傳輸端口定位天線無源互調點基本原理示意圖

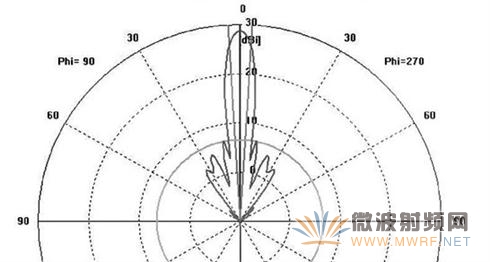

圖5：方向圖
