“Microwave Office最優的功能就是擁有一個強大的，高度集成的，精確的和易于用戶使用的設計環境并不斷的進行創新。Microwave Office使得我能夠快速的對24GHz微波系統袖珍雷達進行建模和重新設計，并一次性獲得成功。”
--Phil Jobson, Pocket Radar公司Consultant

客戶背景

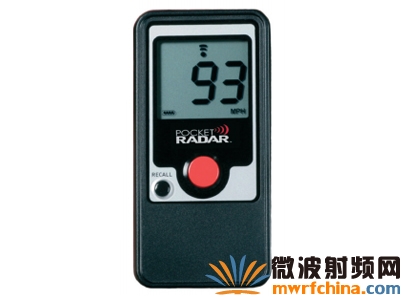

基于加州圣羅莎的Pocket Radar™公司的設計，工程師和制造商只要輕觸世界上唯一的口袋大小的個人測速雷達槍按鈕，就可以進行準確的實時速度測量。

利用一個新的突破即多普勒雷達信號檢測和處理系統，結合重新設計的僅有一片信用卡大小的平面的微波和天線組件，Pocket Radar采用專有的數字信號處理算法和國家最先進的智能目標采集技術，為用戶提供業界領先的速度測量精度。Pocket Radar在只有手掌大小的封裝內為教練，運動員和賽車運動愛好者提供了它所應有的全部性能。

設計挑戰

Pocket Radar課題組從重新設計完整的傳統的雷達槍的尺寸和形狀開始，利用一個小型的，低成本的，精確的和便攜的產品開創了一個新的市場。工作在24GHz的這個產品使用了微小的，低成本的，現成的和便宜的襯底。這個產品的第一個原型是通過經驗法來設計的，需要多次重復實驗來優化振蕩器和功率放大器以達到其強大的性能并實現兩者之間的匹配。

由于非常緊的預算和上市時間的壓力，輪流對各塊電路板進行實驗并不是一個好的解決方法。用AWR軟件進行原型的建模和優化設計是一個正確的選擇。

解決方法

AWR的Microwave Office®軟件將原理圖，版圖和EM仿真集成到一個非常緊湊的環境中，從而加速了設計流程和測試周期，使得Pocket Radar重新設計成功。

此外，Microwave Office的EM提取功能使得在24GHz的工程仿真中可以輕松的利用現有的經驗進行設計，它的EM參數化可以容易的使設計達到最優。最后，這個軟件的振蕩器分析工具可以提供準確的方法來理解和優化振蕩器問題。MicrowaveOffice可以對24GHz微波系統的Pocket Radar快速建模和重新設計，僅一次就成功的通過了設計。
