隨著科技的不斷進步，電子元件越來越集成化，極大刺激了便攜式產品的功能多樣和小型化。FM收音機功能在便攜式產品中的使用已經非常普遍，特別是在手機產品中基本上已經是一種標配。
通常來說，這類產品的FM天線大都是用耳塞的地線來做的。人們在使用過程中有一個缺點，就是耳塞天線攜帶很不方便，由此很多人都不愿意攜帶，使FM收音的好處得不到充分發揮。正是因為如此，把天線內置于產品內部必定成為未來的發展方向。
內置FM天線是技術難題
從技術上來講，要把FM收音的天線內置化是有很大難度的.耳塞一般長度1m多，正好大約符合了收音機頻段的需求。很短的天線即便通過加載的辦法使之諧振，也會帶來性能下降的缺點。更別說便攜產品因尺寸原因，能提供的有效長度極有限。因此以下問題難以避免：
1、天線因有效長度太短、增益太小使收音機效果將會差到難以接受的程度；
2、加感諧振后，變成一種窄帶諧振，其帶寬也遠遠滿足不了FM頻段的需求。
圖1 長天線效果 圖2加感天線效果
現在市面上已有的大多數FM內置天線產品采用的都是短線或者陶瓷天線直接替換原來的耳塞天線，而上述提到的問題沒有得到很好解決，因此普遍存在以下不足：
1、 系統接收靈敏度差、收臺很少；
2、 方向性很強，移動中接收不穩定；
3、 易受人體影響；
4、 有效帶寬不夠，導致不同的頻點效果差距很大。
解決方案
針對現行方案的缺點，世強電訊公司推出了精心設計的高性能內置天線FM系統方案。
該方案應用了跟蹤調諧、帶寬拓寬技術等多個獨特的信號處理辦法，立足于一個很小體積小方塊天線的基礎上，將整體效果大大提高。其方向性、人體手感效應、移動干擾、帶內各頻點性能平坦性等方面都有了非凡的表現。幾乎可以媲美耳塞天線的效果。 并且由于天線使用規則形狀，相對市場上某些異型的導線天線方案，世強電訊方案對結構設計的要求難度大大降低，開發時間也大大降低。其主要特點有：
1、采用跟蹤調諧功能，針對短天線的帶寬窄的現實，采用跟蹤調諧，提高平坦度，可大大提高整體效果。如表1

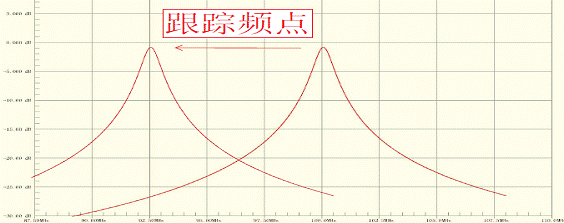

圖3 跟蹤調諧效果圖
|
測試頻點 |
MHZ |
88 |
90 |
92 |
94 |
96 |
98 |
100 |
102 |
104 |
106 |
108 |
|
普通TUNER |
DBuV |
35 |
36 |
36 |
37 |
42 |
45 |
50 |
53 |
56 |
58 |
60 |
|
跟蹤調諧 |
DBuV |
45 |
45 |
46 |
47 |
51 |
53 |
57 |
60 |
61 |
61 |
61 |
表1 跟蹤調諧效果對比
2、在挑選適當天線的前提下，運用特殊處理，尋求調整以拓寬天線本身的帶寬。減小天線增益的損失。
3、良好的信號處理電路，大大提高系統的靈敏度。
4、多種系統設計技巧，改善人體干擾、方向性等問題。
5、使用規則的小體積天線，尺寸最小到23*4*2mm， 利于設計和組裝，成本低廉。
從理論分析以及測試的結果看，相對于市面現行方案，世強電訊方案有效靈敏度在大部分頻點都有10~15dB的提高，能收到更多效果更好的電臺。從表2可以看到世強電訊方案的性能要遠優于N公司和M公司相應手機效果，因此在業內備受好評。
|
幾種方案對比 | |||
|
|
SECOM |
M公司 |
N公司 |
|
天線類型 |
世強用天線 |
異型蛇型金屬片 |
異型蛇型金屬片 |
|
設計難度 |
低 |
高 |
高 |
|
組裝難度 |
容易 |
難 |
較難 |
|
整體效果 |
好 |
差 |
較差 |
|
帶內平坦度 |
高 |
低 |
低 |
|
人體影響 |
弱 |
強 |
強 |
|
方向性 |
較弱 |
較強 |
較強 |
表2 與現行方案定性比較
據悉，此方案目前已經經過實際批量生產的驗證，客戶反響很好。針對采用此方案的客戶，世強電訊公司將提供相關電路圖等資料，相關元器件設計意見以及全程跟進的技術支持服務。
藍天航，應用工程師 世強電訊
