試驗要求——發射
在CISPR 11標準（工業的、科學的和醫療的（ISM）射頻設備——電磁分布特性——限值和測量方法）中將ME設備和ME系統分為A級或B級和1類和2類。
A級設備:是使用于幾乎所有設備的設備，但不包括家用和那些直接連接到提供給家用建筑物的公共低壓電網的設備。
B級設備:是適用于所有設備的設備，包括家用和那些直接連接到提供給家用建筑物的公共低壓電網的設備
1類設備:包括所有故意產生或使用電導偶合射頻（RF）能量的ISM設備，這種射頻能量是設備本身的功能所必需的。
2類設備:包括所有故意產生或使用以電磁輻射的形式進行材料處理和電火花腐蝕的設備。
大多數醫療設備是1類設備
一些2類設備的例子：
l 醫療成像設備（磁共振成像設備）
l 治療設備（電熱療設備包括短波、超短波和微波）
l 治療設備（高熱療設備）
l 高頻手術設備和系統（以為他們向患者使用了RF能量）
我公司將按照以上標準要求為客戶量身定做一套測試系統：
輻射、傳導發射測試:
這部分測試分為兩部分，一部分是輻射發射測試（30MHz以上），而另一部分是傳導發射測試（30MHz以下）。
它們都用一個用一個滿足CISPR16-1要求的接收機或頻譜分析儀做主要測量工具，從9kHz - 18GHz的頻率范圍內進行掃描測量.
它的測試過程包括以下測試頻率范圍和測量帶寬:
頻率范圍
帶寬
9kHz - 150kHz
200Hz
150kHz - 30MHz
9kHz
30MHz - 1GHz
120kHz
高于1GHz,功率密度測量應該在1MHz 帶寬中進行，改測試最好是使用頻譜分析儀進行測量，因?yàn)樗鼟呙桀l率范圍寬, 速度快并且非常準確。
測量天線如下：1個混合天線從30MHz到1GHz 和1個喇叭天線從1 - 18GHz。
低于30MHz的傳導部分我們使用一個LISN，單相和三相都是根據設備的使用而決定的。 LISNs 同時還有一個模擬手使設備的正確阻抗是正常手操作的，系統配置圖顯示在下頁。
傳導干擾: 規格是按照CISPR 11而定， 對于工業, 科學和醫療應用，只有傳導測試需要使用電源LISN。無論怎樣，有些醫療器械產生不持續干擾， 例如手術臺，在這種情況下設備需要滿足標準CISPR14。
常寧公司提供的EMC-05系統將輻射傳導發射與輻射傳導耐受測試集合在一套系統中，從而為客戶最大話的節省成本。

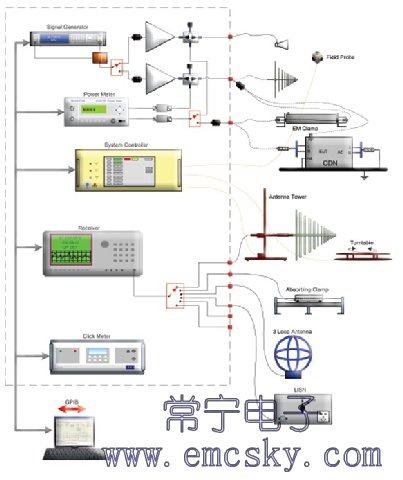

下頁系統配置圖為傳導和輻射抗干擾與發射雙測試系統:
對于CISPR14，有兩種測量方法，分為斷續和持續。斷續是測量暫變或“clicks”在一個期限所產生的數量。 測量在以下四個頻點進行“150kHz，500kHz，1.4MHz 和30MHz”。對于這個測試需要用一個獨特的分析儀和一個LISN進行自動化測試。
另外1個測試是功率電纜干擾測量（騷擾功率），這個測試需要使用吸收鉗和滑道，該測試由
功率質量測試部分：

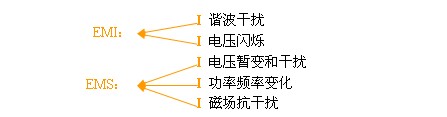

當EUT受到功率電纜質量影響的時候，功率質量包括以下所有測試。
系統包括單相及三相供電系統，它們是經過非常精制的控制及濾波處理的，因此可以產生完好的供電。因?yàn)樵跍y(cè)試過程中需要完好的純凈電源供應所以供電系統是必要的；如果沒有的話，很難辨別問題是出在EUT上還是功率電源上。對于閃爍測試供電具有可校準阻抗等正常的測試條件。
對于EMS的EFT、Surge、DIP等測試，大致都是相同的，首先由供電系統，為測試EUT提供一個純凈電源，在由特殊波形信號發生器將干擾信號以不同相位注入到測試EUT中，完成測試后，觀察EUT的工作情況是否正常。
對于磁場測試，供電中一個輸出口連接一個圈形天線并且測試水平已經設置。此應用的場水平設置在
ESD靜電測試中EN6
