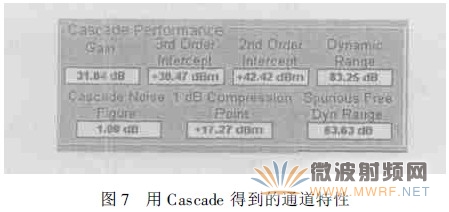

在平衡放大器后，使用了M/A-COM公司的數字衰減器AT-226。該器件單電源供電，步進衰減量1dB，最大可衰減量15dB，可工作于0.5～2GHz之間，具有優良的寬頻性能。在數字衰減器后，還采用一個溫度補償衰減器，用來補償由于穩定變化引起的放大器增益波動。圖7是用Cascade得到的通道特性。

4、結論

對于RFLNA電路，由于其位置上的特殊性（靠近天線），因此，在設計時必須保證通頻帶內電路的高穩定性、低噪聲和高增益，這三個指標是設計考慮的重點。本文對LNA電路中所涉及的主要問題進行了探討，并提出了解決方法，結合實際LNA電路的設計，較好地驗證了方法的可行性。從上面的仿真結果表明，我們的設計較好地滿足了相關指標的要求。因此，本文提出的CDMA射頻LNA電路設計方法是切實可行的，對相關LNA電路的設計具有很好的指導意義。

參考文獻：

[ 1] 陶蕤， 王志功， 謝婷婷， 等. 2. 9 GHz 0. 35 m CMOS 低噪聲放大器[ J] . 電子學報， 2001; 29（ 11） ：1530- 1532.
[ 2] Cripps S C. RF power amplifiers fo r w ir eless communicatio n [M] . Boston London：Ar tech Ho use .
[ 3] Liao S. M icrowa ve circuit analysis and amplifier design [ M] . Upper Saddle River ， NJ：Pr entice-Hall， 1988. 145-149.
[ 4] 3GPP2 TSG-C4. 1， Release A. 3rd gener atio n pa rtnership pr oject 2（ 3GPP2） - r ecommended minimum perfo rmance specificatio ns fo r cdma2000 spr ead spectrum base stations [ S] . 2000. [ 5] Behzad R. RF micro electr onics[M ] . Upper Saddle River， NJ：Pr ent ice Ha ll Inc. ， 1998.

作者：向宏平，杜惠平
