概述

MAX2388為接收機前端器件(包括MAX2387和MAX2389)家族的一個成員。這些器件在超小型封裝里集成了低噪聲放大器和高線性直接下變頻混頻器，可同時保證很低的噪聲系數。MAX2387和MAX2388也具有片上本振緩沖器。MAX2389省略掉這個本振緩沖器以減少電流消耗。

MAX2387和MAX2388專門設計用于最佳的混頻性能，本振驅動為-10dBm。MAX2389混頻器性能優化為在本振輸入端口上具有-4dBm典型驅動。外部偏置電阻控制混頻器3階非線性和電流消耗之間的折中。

所有的器件均具有高增益和低增益功能的LNA。MAX2387具有32dB增益步進，而MAX2388和MAX2389均具有18dB增益步進。同時也具備關斷模式，芯片可在空閑周期內關斷電源，因而能延長電池壽命。

雖然這些接收機最初設計用于2110MHz至2170MHz WCDMA頻段，但在其他頻段上亦表現出優異的性能。

測試性能

以下為在標準MAX2388評估板上的測試數據。LNA輸入和輸出重新調諧到中心頻率2315MHz。混頻器匹配電路調諧為射頻輸入2315MHz，中頻輸出220MHz以及低端本振注入。

測試條件：

1. VCC = 2.85V 2. 射頻輸入功率 = -30dBm 3. 射頻頻率 = 2315MHz；本振頻率 = 2095MHz (中頻 = 220MHz) 4. 雙頻間隔 = 1MHz 5. 本振功率 = -10dBm

表1. LNA測量結果

表2. 混頻器測量結果

注1：IIP2使用半中頻方法測量。使用這個方法干擾的頻率為2205MHz。

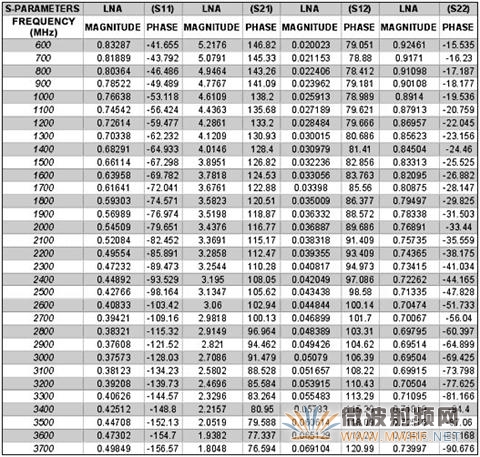

LNA S參數

LNA的S參數是在MAX2388評估板上測量的。使用網絡分析儀的端口擴展功能校正SMA接頭到芯片引腳的布線長度。

測試裝置圖

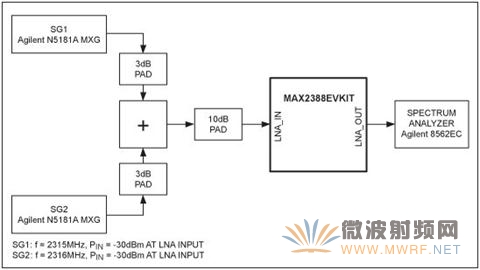

圖1. MAX2388 LNA IIP3測試圖

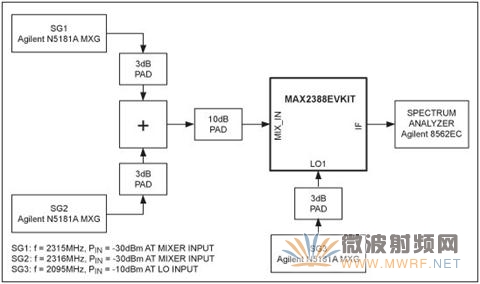

圖2. MAX2388混頻器IIP3測試圖

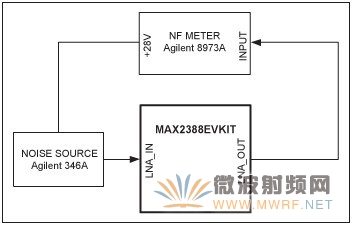

圖3. MAX2388 LNA噪聲系數(NF)測試圖

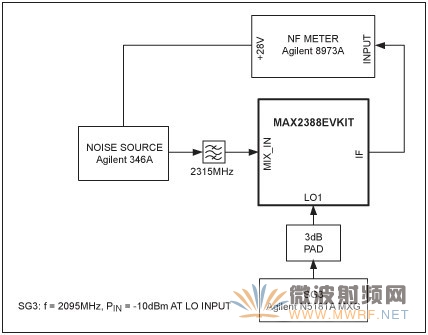

圖4. MAX2388混頻器噪聲系數(NF)測試圖
