全球定位系統(GPS)接收機的RF輸入為1575MHz。假設中頻為85MHz，使用低端LO注入(fLO = 1490MHz)，MAX2682具有+12.0dB的增益和9.2dB的噪聲系數，輸入三階截取點(IIP3)為+1.8dBm，使用+3.0V供電，電源電流為14.7mA。

MAX2682是為低電壓、低電流工作設計的硅鍺(SiGe)下變頻器系列產品中的一員，用于移動通信設備非常理想。MAX2682可以使用400MHz到2500MHz的射頻(RF)輸入，將其下變頻至10MHz至500MHz的中頻(IF)。全球定位系統(GPS)接收機的RF輸入信號頻率為1575MHz。假設中頻為85MHz，使用低端LO注入(fLO = 1490MHz)，MAX2682具有+12.0dB的增益和9.2dB的噪聲系數，三階輸入截取點(IIP3)為+1.8dBm，使用+3.0V供電，電源電流為14.7mA。元件取值和原理圖請參見圖1。

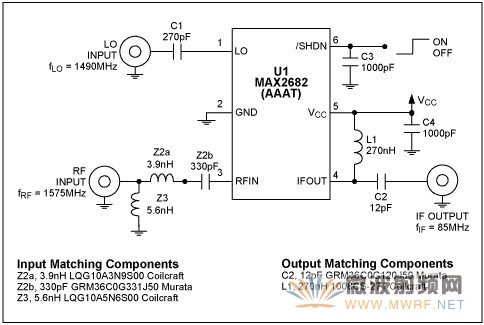

圖1. 用于GPS的MAX2682硅鍺(SiGe)下變頻混頻器

表1. MAX2682 SiGe下變頻器在GPS應用中的性能
VCC = +3.0V, fRF1 = 1575MHz, fRF2 = 1576MHz, fLO = 1490MHz, PLO = -5dBm, fIF = 85MHz
