MAX2645是一款硅鍺(SiGe)低噪聲放大器(LNA)，具有25dB增益步進、關斷模式和可調的IP3值。LNA已經被優化去改善2.4GHz、802.11b和802.11g應用中的CMOS接收機靈敏度。這款器件具有+18.7dB的增益，噪聲系數為1.9dB，高增益模式下的輸入IP3值為+0.5dB。在低增益模式下，LNA具有-7.0dB的插入損耗和+15.3dB的輸入IP3值。供電電流在高增益模式下為8.9mA，在低增益模式下則為2.7mA，而關斷模式典型值為0.1µA。這款LNA也具有外部可調的偏置控制，可用單個電阻設置，這樣允許用戶滿足最低線性度的要求，同時減少了電流消耗。表1概括了MAX2645的性能。圖1給出優化MAX2645的原理圖。圖2-6演示了LNA高增益和低增益下的頻率特性圖。請參考MAX2645 SiGe LNA和MAX2645評估板數據資料獲取更詳細的信息。

表1. MAX2645 SiGe LNA性能

(f = 2.45GHz, VCC = 3.0V, RBIAS = 20kΩ)

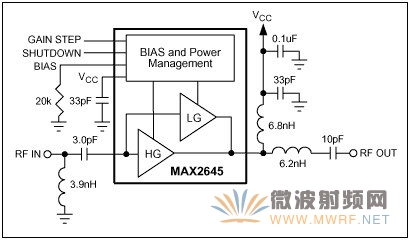

圖1. MAX2645 SiGE 2.45GHz LNA原理圖

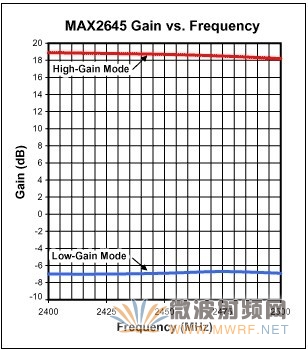

圖2. MAX2645增益與頻率關系圖(VCC = 3.0V, RBIAS = 20kΩ)。

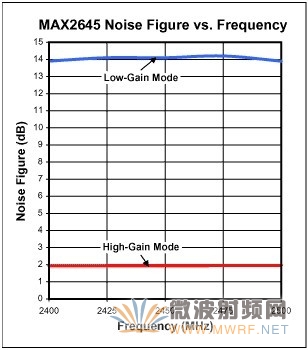

圖3. MAX2645噪聲系數與頻率關系圖(VCC = 3.0V, RBIAS = 20kΩ)。

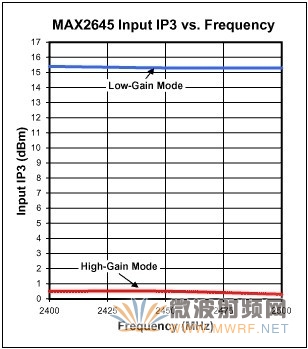

圖4. MAX2645輸入IP3頻率關系圖(VCC = 3.0V, RBIAS = 20kΩ)。

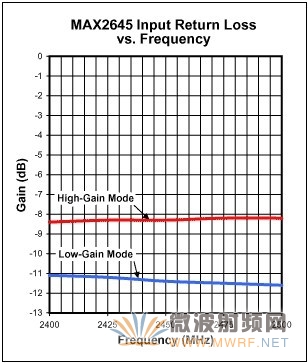

圖5. MAX2645輸入回波損耗與頻率關系圖(VCC = 3.0V, RBIAS = 20kΩ)。

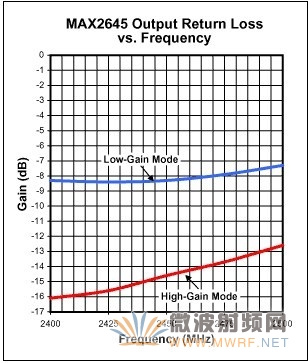

圖6. MAX2645輸出回波損耗與頻率關系圖(VCC = 3.0V, RBIAS = 20k&Ω)。
