電流反饋的結構與電壓反饋大不相同。電流反饋非常適合用于高速信號，因?yàn)樗鼪](méi)有基礎增益帶寬積的限制，同時也由于其固有的線性度。電流反饋運算放大器的帶寬略微受到增益的約束，但不像電壓反饋器件那么嚴重。再者，壓擺率并非受到內部偏置電流的限制，而是受到晶體管自身速度的限制。這樣在給定偏置電流的條件下可以使用更快的壓擺率，而不必采用正反饋或其它壓擺率提升技術。

電流反饋運算放大器有一個輸入緩沖器，而不是一個差分線對。輸入緩沖器一般是一個射極跟隨器或其它類似的東西。非反相輸入的阻抗很高，而緩沖器的輸出(作為放大器的反相輸入)則是低阻抗。相比之下，電壓反饋放大器的兩個輸入端都為高阻抗。

電流反饋運算放大器的輸出是電壓，并且它與流出或流入運算放大器反相輸入端的電流有關，兩者的關系滿足一個復雜的函數，名為互阻抗 Z(s)。直流下的互阻抗值很大，并且與電壓反饋運算放大器相似，會隨頻率的增加而單極滾降。

圖 1 - Z(s) 與反饋電 阻 RF.

電流反饋運算放大器有可調帶寬和可調整的穩定度。反饋電阻設定了閉環動態范圍，并且會同時影響帶寬和穩定度。電流反饋的一個最大優點就是有很好的大信號帶寬。基于反饋電阻的應用,有很高的壓擺率和可調帶寬，使器件的大信號帶寬非常接近于小信號帶寬。并且，由于固有的線性度，高頻大信號時也可以獲得低的失真。

為什么 RF 值如此重要?

反饋電阻的閉環特性使我們能夠避免固定增益帶寬的限制。這可以通過降低反饋電阻的值來實現，這樣可以在提高增益的同時保持回路高增益。

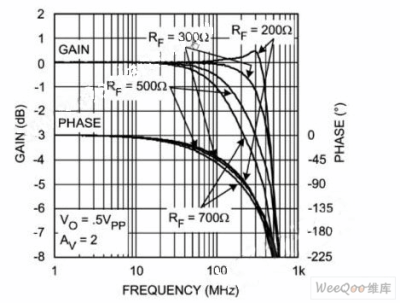

圖 2 - RF 對頻率響應的作用
