高頻板材是微帶電路工程實現的基礎，在微帶電路設計的過程中，有時會遇到原設計板材缺貨的情況，或者需要使用可靠性更高的高頻板材進行電路設計。那么如何在原有設計的基礎上，簡單快速準確的解決上述問題呢？筆者通過一個工程實例與大家分享一種實用的設計方法。

設計方法簡介

原設計為使用RO3010實現的微帶耦合濾波器：

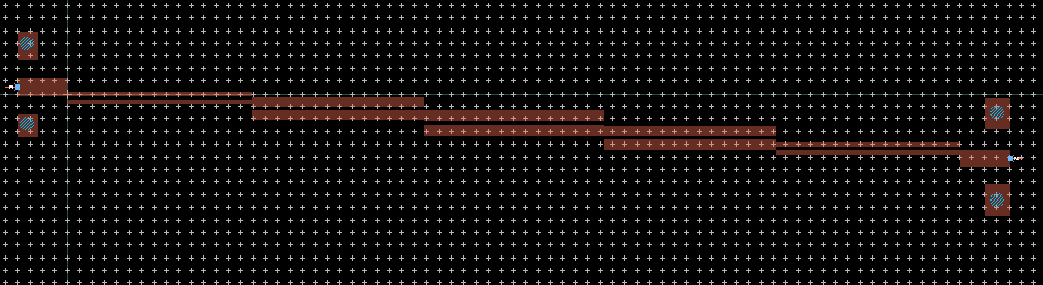

圖1：微帶耦合濾波器版圖

微帶電路的頻率響應：

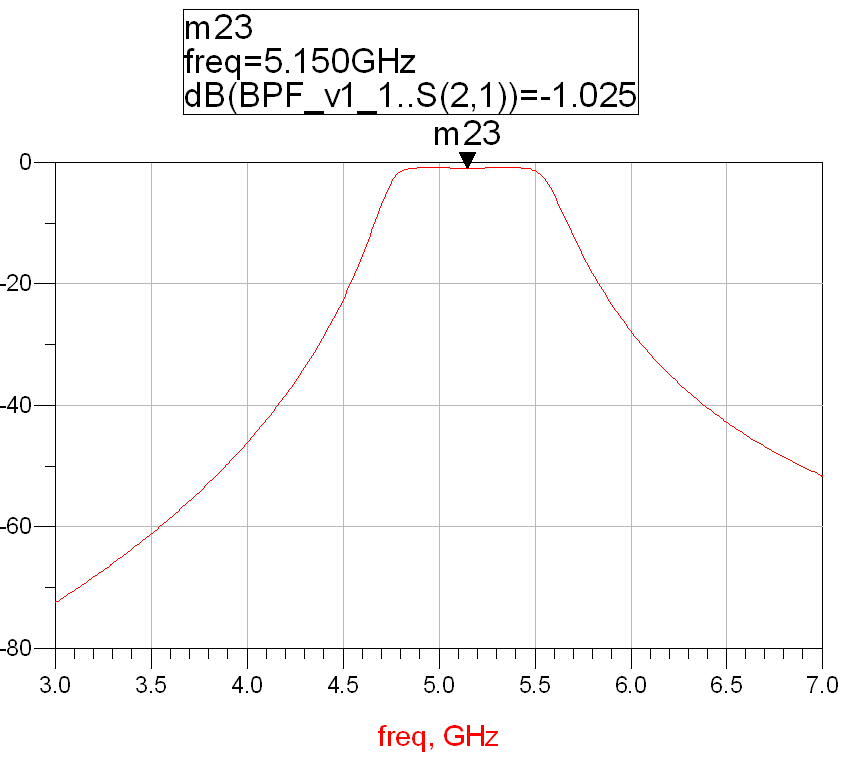

圖2：使用RO3010設計電路的頻率響應

微帶耦合濾波器的電路結構：

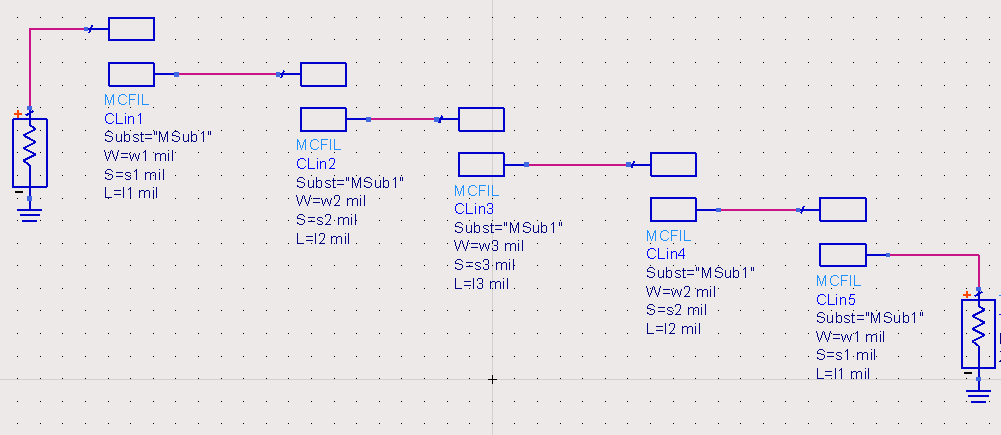

圖3：微帶耦合濾波器的電路結構

微帶耦合濾波器的性能受平行耦合線的線寬w、耦合線間距s以及耦合線長度l的影響。上述圖3電路結構中有w1、s1、l1，w2、s2、l2及w3、s3、l3三組不同的參數，使用高頻板材RO3010設計電路時，這三組參數的數值如表1所示：

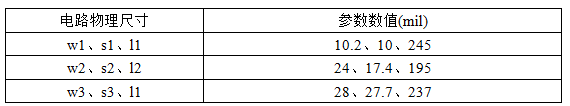

表1：高頻板材RO3010的電路物理尺寸

在進行微帶耦合濾波器的原理設計時，其電氣性能是不變的，但是在使用高頻板材將設計工程實現時，由于板材的指標參數不同，計算出的物理尺寸是不同的。下表是RO3010主要技術參數：

表2：高頻板材RO3010的主要參數指標

使用仿真軟件中的耦合線參數計算功能進行參數轉化，將板材指標參數和電路結構中的物理尺寸輸入到轉化界面進行計算，使用電路的物理尺寸解析出電氣參數：

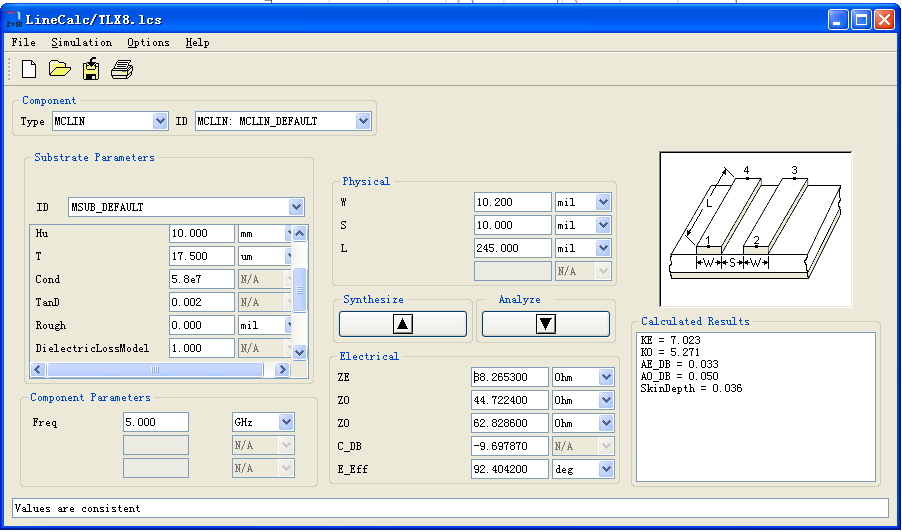

圖4：參數轉換界面

將高頻板材RO3010的主要參數指標、電路物理尺寸以及工作頻率輸入到參數轉換的界面，可以分析出電路的電氣參數，圖4中的Electrical選項卡下的ZE、Z0、C_DB等即為電氣參數。

查找主流高頻板材，Rogers公司的RT/duriod 5880電氣性能穩定，能夠有效地提高電路的可靠性。同時這款板材應用廣泛，能夠快速調取現貨，據Rogers的代理商世強公司表示，該板材很少會出現缺貨現象。因此，選擇這款板材進行電路設計，大可不必?fù)?dān)心供貨問題。下表是RT/duriod 5880的主要技術參數：

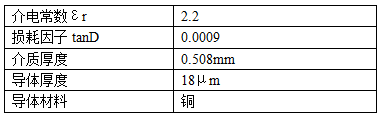

表3：高頻板材RT/duriod5880的主要參數指標

保持電氣參數不變，輸入表3中的參數指標，綜合出電路的物理尺寸，得出的電路物理尺寸如表4所示：

表4：高頻板材RT/duriod 5880的電路物理尺寸

將新的電路結構尺寸和高頻板材RT/duriod 5880指標帶入到設計當中，我們得到電路的頻率響應：

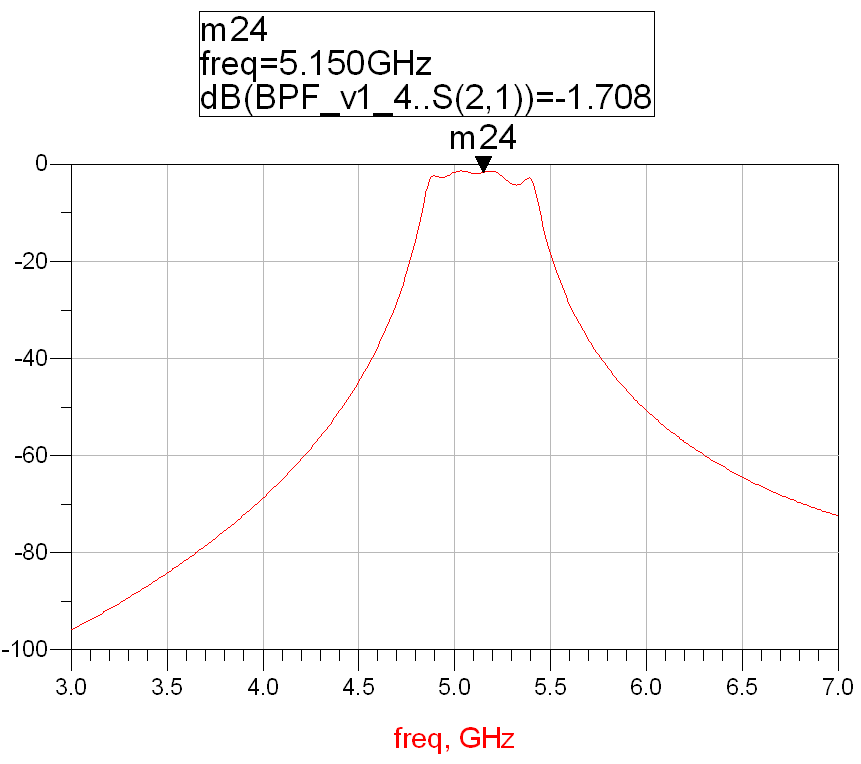

圖5：使用RT/duriod 5880設計電路的頻率響應

對比圖2和圖5，使用兩種高頻板材設計電路的頻率響應主體沒有太大的變化，但是濾波器的插入損耗、帶內不平度及帶寬等指標變差了一些，需要進行參數優化設計。同時，表4中的耦合寬度s1=4.8mil=0.12mm，這個結構尺寸超過了微帶線的實際加工精度，制造時會出現困難，最終影響制版性能。在不做特殊處理的情況下，保證微帶線加工精度的最小值為0.2mm，調整s1數值，將其改為10mil。

優化電路參數，使電路的頻率響應達到未改變前的指標要求。優化后電路的頻率響應：

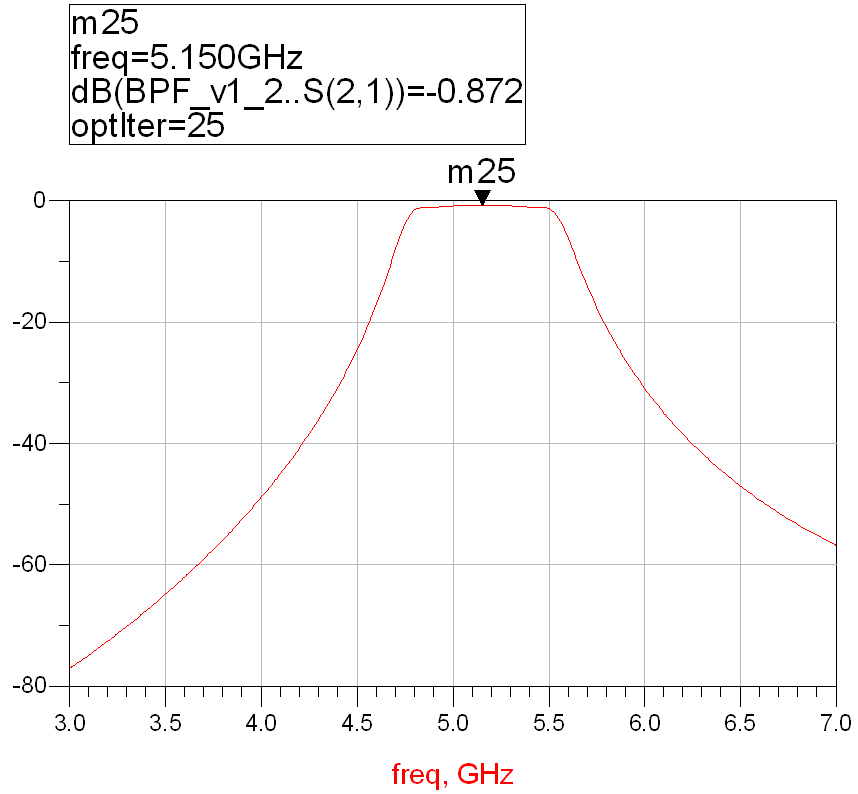

圖6：使用RT/duriod 5880優化設計電路的頻率響應

優化后的電路物理尺寸如表5所示：

表5：高頻板材RT/duriod 5880的電路物理尺寸優化值

使用兩種板材設計電路的頻率響應對比：

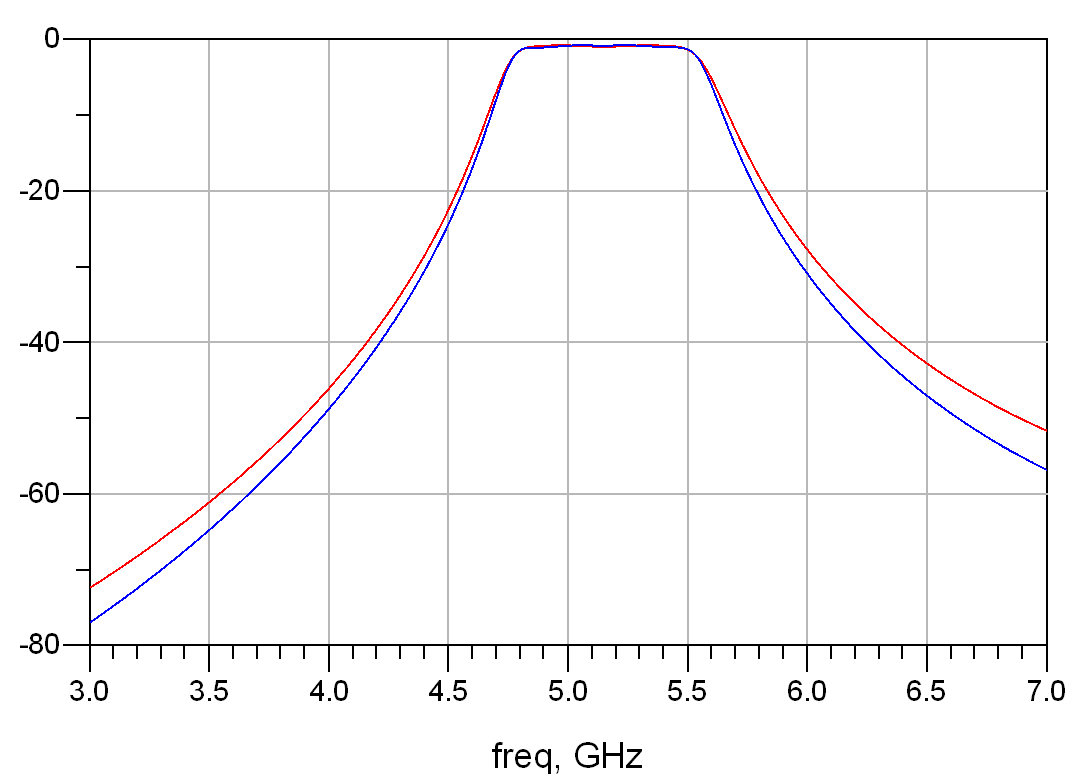

圖7：兩種板材設計電路的頻率響應對比

圖7中紅色和藍色曲線分別代表使用RO3010和RT/duriod 5880高頻板材設計出的電路頻率響應，兩者性能指標都滿足使用要求。

以上就是我在Rogers高頻板材工程應用過程中積累的一些設計經驗，現總結成文與大家分享，希望能對大家有所幫助。
